► Flanschplatte mit der planen Fläche zum Behälter montieren und mit
geeigneten Schrauben befestigen�
Zwischen Flanschplatte und Behälter kann eine Dichtung (A in Abb� 6-9)
eingesetzt werden� Bei einigen Flanschplatten wird eine Dichtung
mitgeliefert�
► Für Sauberkeit und Planheit der Dichtflächen sorgen; insbesondere, wenn der
Behälter unter Druck steht� Befestigungsschrauben ausreichend festziehen�
► Gerät mit Prozessanschluss in die Flanschplatte einschrauben und fest
anziehen�
Die Höhe kann geringfügig durch geeignetes Dichtungsmaterial (z�B� Teflonband)
korrigiert werden�
6.4.3 Einbau in offene Behälter

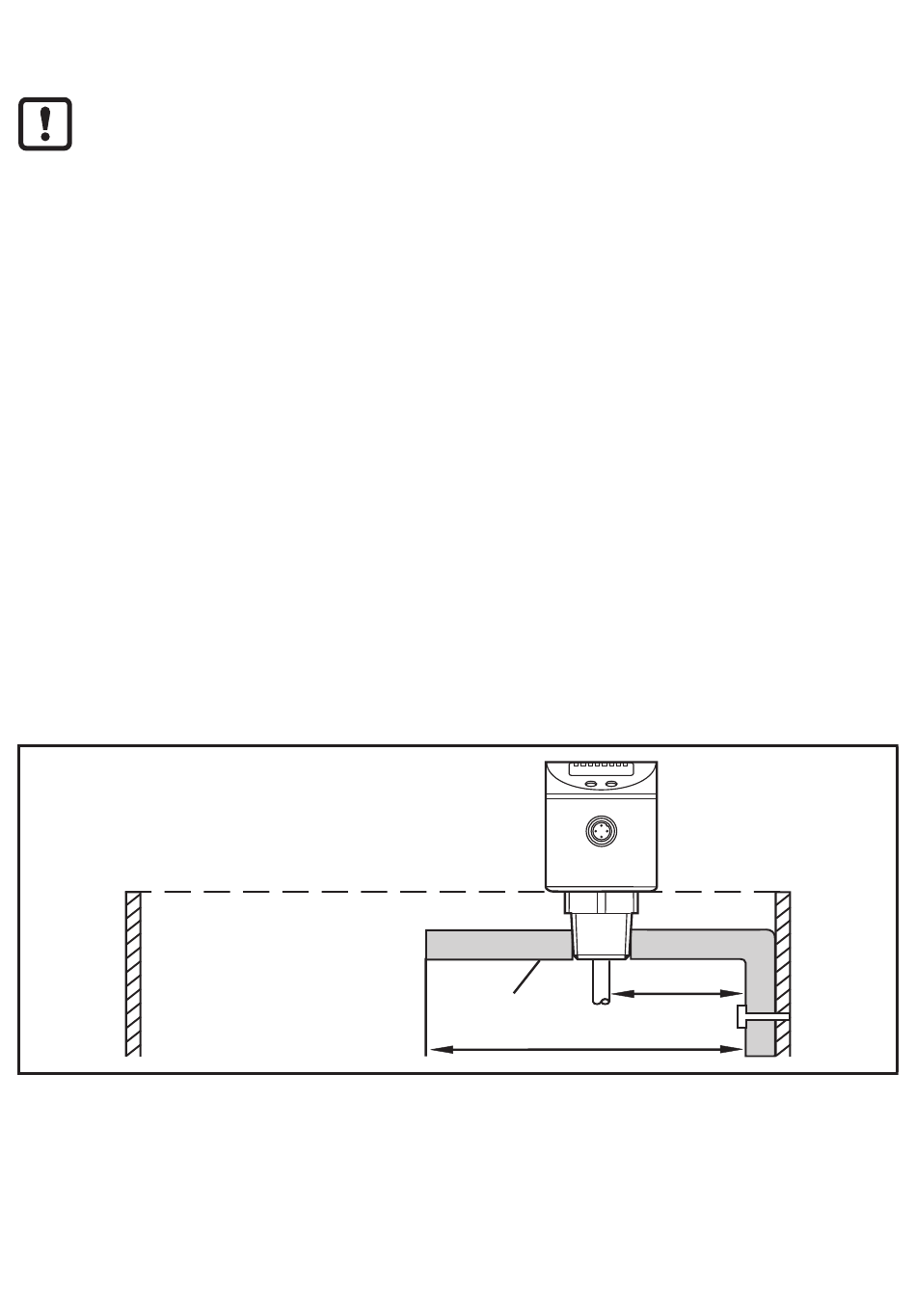

► Bei Einbau in offene Behälter das Gerät mit Hilfe einer metallischen Halterung
montieren, sie dient als Einkoppelplatte (R); Mindestgröße: 150 x 150 mm bei
einer quadratischen Halterung, 150 mm Durchmesser bei einer kreisförmigen
Halterung (→ Zubehör).
► Gerät möglichst mittig auf der Halterung montieren� Der Abstand D2 darf
40 mm nicht unterschreiten, bei Sondenlängen > 70 cm und bei hoher
Verschmutzung entsprechend höher (→ 6.1):
► Unterkante des Prozessanschlusses sollte bündig mit der Montageumgebung
abschließen (vgl� Abb� 6-6)�
► Unbündigen Einbau vermeiden (vgl� Abb� 6-7)�
► Die Höhe kann geringfügig durch geeignetes Dichtungsmaterial (z� B�
Teflonband) korrigiert werden�
18
D2
R
150 mm
