Betriebsanleitung
DE

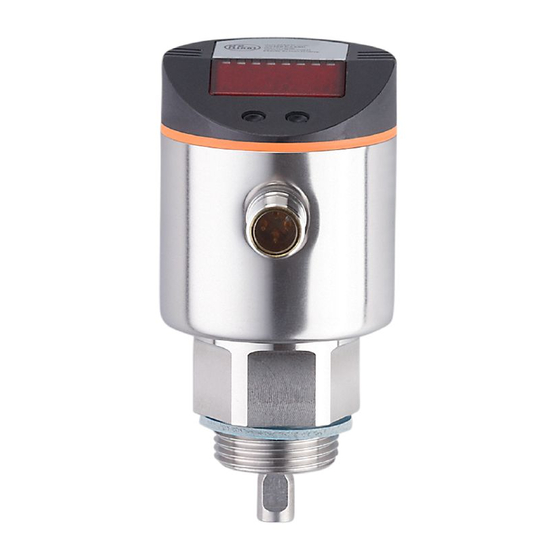

Elektronischer Füllstandsensor
LR7000

Werbung

loading

Inhaltszusammenfassung für ifm LR7000

  • Seite 1 Betriebsanleitung Elektronischer Füllstandsensor LR7000...
  • Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������7 4�1 Betrieb mit Monostabsonde ���������������������������������������������������������������������������7 4�2 Betrieb mit Koaxialsonde �������������������������������������������������������������������������������7 4�3 Einsatzbereich �����������������������������������������������������������������������������������������������8 4�3�1 Beschränkung des Einsatzbereichs �����������������������������������������������������8 5 Funktion ���������������������������������������������������������������������������������������������������������������9 5�1 Messprinzip����������������������������������������������������������������������������������������������������9 5�2 Gerätemerkmale ������������������������������������������������������������������������������������������10 5�2�1 Einfache Inbetriebnahme ��������������������������������������������������������������������10 5�2�2 Anzeigefunktionen ������������������������������������������������������������������������������10...
  • Seite 3 6�4�3 Einbau in offene Behälter �������������������������������������������������������������������21 6�4�4 Einbau in Kunststoffbehälter ���������������������������������������������������������������22 6�5 Einbau des Geräts mit Koaxialsonde in Behälter ����������������������������������������23 6�6 Ausrichtung des Sensorgehäuses ���������������������������������������������������������������23 7 Elektrischer Anschluss ���������������������������������������������������������������������������������������24 8 Bedien- und Anzeigeelemente ���������������������������������������������������������������������������25 9 Menü ������������������������������������������������������������������������������������������������������������������26 9�1 Menüstruktur ������������������������������������������������������������������������������������������������26 9�2 Menü-Erläuterung ����������������������������������������������������������������������������������������27 10 Parametrieren ��������������������������������������������������������������������������������������������������28 10�1 Parametriervorgang allgemein ������������������������������������������������������������������28...
  • Seite 4 12�1 Einstellbereiche ����������������������������������������������������������������������������������������36 13 Wartung �����������������������������������������������������������������������������������������������������������36 14 Applikationen ���������������������������������������������������������������������������������������������������37 14�1 Mindestfüllstand-Überwachung mit Vorwarnung und Alarm ����������������������37 14�2 Hebeanlage / Behälter entleeren mit Überfüllsicherung ����������������������������38 14�3 Vorlage- bzw� Druckerhöhungsbehälter �����������������������������������������������������39 15 Werkseinstellung ���������������������������������������������������������������������������������������������40 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen...
  • Seite 5 Mobilfunktelefonen um ein Vielfaches� Nach dem aktuellen Stand der Wissenschaft kann der Betrieb des Gerätes als gesundheitlich unbedenklich eingestuft werden� 3 Lieferumfang • Füllstandsensor LR7000 • Bedienungsanleitung Für Montage und Betrieb sind zusätzlich notwendig: • 1 Sondenstab (für Betrieb des Geräts mit Monostabsonde → 4.1) •...
  • Seite 6 160 / 63,0 E43221 Flanschplatten Größe / Prozessanschluss Bestellnummer 73 - 90 / G¾ E43201 65 - 80 / G¾ E43202 Verwenden Sie ausschließlich Sondenstäbe und Koaxialrohre der ifm electronic gmbh� Bei Verwendung von Komponenten anderer Hersteller wird optimale Funktion nicht gewährleistet�...
  • Seite 7 4 Bestimmungsgemäße Verwendung Das Gerät erfasst kontinuierlich den Füllstand in Behältern und erzeugt Ausgangssignale entsprechend der Parametrierung� Es stehen 2 Schaltausgänge zur Verfügung� Sie sind unabhängig voneinander parametrierbar� 4.1 Betrieb mit Monostabsonde Die Monostabsonde besteht aus einem einzelnen Sondenstab� Der Betrieb mit Monostabsonde ist geeignet zur Erfassung von wässrigen Medien, insbesondere von stark verschmutzten wässrigen Medien�...
  • Seite 8 4.3 Einsatzbereich • Wasser, wasserbasierte Medien • Öle, ölbasierte Medien (nur bei Betrieb mit Koaxialsonde) Anwendungsbeispiele: • Erfassung von Kühlschmieremulsion in einer Werkzeugmaschine� • Erfassung von Reinigungsflüssigkeit in einer Teile-Reinigungsanlage� • Überwachung von Hydrauliköl in einem Hydraulikaggregat (nur bei Betrieb mit Koaxialsonde)�...
  • Seite 9 • Bei Betrieb mit Monostabsonde und kleinen Behältern (Stablängen kürzer 200 mm und weniger als 300 mm Abstand zur Behälterwand) kann es in seltenen Fällen zu Störeinflüssen durch den Behälter (Resonanzen) kommen� Abhilfe: (→ 6.1.1)� • Bei Betrieb mit Koaxialsonde: Nicht geeignet für verschmutzte oder zähflüssige Medien und Medien, die zu Ansatzbildung neigen�...
  • Seite 10 5.2 Gerätemerkmale 5.2.1 Einfache Inbetriebnahme • Wird das Gerät erstmals mit Betriebsspannung versorgt, müssen die Sondenlänge, das zu erfassende Medium und die verwendete Sondenart eingegeben werden� Danach ist das Gerät betriebsbereit� (→ 10.2) • Bei Bedarf können Parameter für die Ausgangssignale und zur Optimierung der Überwachungsfunktionen eingestellt werden (→...
  • Seite 11 Die Breite des Fensters ist einstellbar durch den Abstand von FHx zu FLx� FHx = oberer Wert, FLx = unterer Wert� Abb. 5-3 Abb. 5-4 L = Füllstand; HY = Hysterese; FE = Fenster • Für jeden Schaltausgang kann eine Rückschaltverzögerung von maximal 60 s eingestellt werden (z�...
  • Seite 12 Diagnosedaten und bietet die Möglichkeit, das Gerät im laufenden Betrieb zu parametrieren� Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt- Verbindung mit einem USB-Adapterkabel möglich� Weitere Informationen zu IO-Link stehen unter www�ifm�com zur Verfügung� Gerätespezifische Informationen Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und...
  • Seite 13 6 Montage 6.1 Einbauort / Einbauumgebung • Einbau des Gerätes vorzugsweise senkrecht von oben� 6.1.1 Gerät mit Monostabsonde • Das Gerät benötigt zur sicheren Funktion eine Einkoppelplatte (→ 6.4)� • Der Sondenstab muss folgende Mindestabstände einhalten zu Behälterwänden, Objekten im Behälter (B), Behälterboden und weiteren Füllstandsensoren: 50mm 100mm...
  • Seite 14 • Bei starker Verschmutzung des Mediums besteht die Gefahr der Brückenbildung zwischen Sondenstab und Behälterwand oder Einbauten� Um Fehlmessungen zu vermeiden: Erhöhte Mindestabstände entsprechend Art und Intensität der Verschmutzung einhalten� • Bei Einbau in Rohren gilt: - Der Rohr-Innendurchmesser (d) muss mindestens 100 mm betragen (Abb�...
  • Seite 15 Abb. 6-3 Abb. 6-4 50mm Zur Vermeidung von Fehlmessungen bei starker Schaumbildung und Turbulenzen: ► Sensor nach Möglichkeit in einem beruhigten Bereich montieren� Beispiele zur Schaffung eines beruhigten Bereichs: - Koaxialsonde verwenden (nur bei sauberen, dünnflüssigen Medien) - Einbau in Bypass oder Schwallrohr (siehe Abb� 6-5) - Abtrennung des Einbauorts durch Bleche / Lochbleche (ohne Abb�) Mindestduchmesser von Bypass und Schwallrohr: d = 100 mm�...
  • Seite 16 Abb.: 6-5 6.1.2 Gerät mit Koaxialsonde • Es sind keine Mindestabstände zur Behälterwand und zu Einbauten (B) notwendig� • Mindestabstand zum Behälterboden: 10 mm� • Die Entlüftungsöffnung (A) darf nicht durch Montageelemente oder Ähnliches abgedeckt werden� • Gerät nicht in unmittelbarer Nähe einer Befüllöffnung montieren�...
  • Seite 17 6.2.1 Montage des Sondenstabs Zum Befestigen des Sondenstabs: ► Sondenstab an das Gerät anschrauben und festziehen� Empfohlenes Anzugsmoment: 4 Nm� Zur leichteren Montage und Demontage ist der Stabanschluss uneingeschränkt drehbar� Auch bei mehrfacher Drehung wird das Gerät nicht beschädigt� Bei hoher mechanischer Beanspruchung (starke Vibration, bewegte pastöse Medien) kann es notwendig sein, die Schraubverbindung zu sichern, z�...
  • Seite 18 ► Sondenstab an das Gerät anschrauben und festziehen� Empfohlenes Anzugsmoment: 4 Nm� ► Dichtung des Sensors (A) auf das Montagegewinde schieben� ► Koaxialrohr (B) über den Sondenstab schieben� Sorgfältig zentrieren und Sondenstab vorsichtig durch das Zentrierstück (C) – bei Längen > 140 cm durch die beiden Zentrierstücke –...
  • Seite 19 6.3.2 Kürzen des Koaxialrohrs Koaxialrohr und Sondenstab müssen die gleiche Endlänge haben: Abb. 6-6 ► Befestigungsklammer und Zentrierstück (A, B) entfernen� ► Koaxialrohr auf die gewünschte Länge kürzen: L = L + 9 mm� ► Nach dem Kürzen muss noch mindestens eine Bohrung (C) zur Aufnahme der Befestigungsklammer vorhanden sein�...
  • Seite 20 6.4 Einbau des Geräts mit Monostabsonde Zur ordnungsgemäßen Funktion beim Betrieb mit Monostabsonde benötigt das Gerät eine ausreichend große Einkoppelplatte aus Metall� Sie ist Voraussetzung dafür, dass der Mikrowellenimpuls mit optimaler Sendeleistung in den Behälter eingekoppelt wird� Bei Einbau in geschlossene Metallbehälter dient der Behälterdeckel als Einkop- pelplatte (R in Abb�...
  • Seite 21 Abb. 6-10 Abb. 6-11 ► Eine Bohrung im Behälterdeckel anbringen� Sie muss einen Mindestdurchmesser (d) haben, um eine ausreichende Einkopplung des Messsignals zu ermöglichen (Abb� 6-10)� Der Durchmesser hängt ab von der Wandstärke des Behälterdeckels: Wandstärke [mm] 1���5 5���8 8���11 Bohrungsdurchmesser [mm] ►...
  • Seite 22 ► Gerät möglichst mittig auf der Halterung montieren� Der Abstand D2 darf 40 mm nicht unterschreiten, bei Sondenlängen > 70 cm und bei hoher Verschmutzung entsprechend höher (→ 6.1.1): 150 mm ► Unterkante des Prozessanschlusses sollte bündig mit der Montageumgebung abschließen (vgl�...
  • Seite 23 ► Zur Montage des Geräts muss eine metallische Flanschplatte (= Einkoppelplatte, R) verwendet werden, die die Bohrung ausreichend überdeckt (→ Zubehör). ► Mindestabstand (= 80 mm) zwischen Sondenstab und Behälterwand gewährleisten, bei Sondenlängen > 70 cm und bei hoher Verschmutzung entsprechend höher (→...
  • Seite 24 Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: OUT2 OUT1/IO-Link Belegung Adernfarben bei ifm-Kabeldosen braun blau 2 (OUT2) pnp-Schaltsignal weiß • pnp-Schaltsignal 4 (OUT1) schwarz •...
  • Seite 25 8 Bedien- und Anzeigeelemente 3 4 5 6 Mode/Enter 1 bis 8: Indikator-LEDs - LED 1: grün = Anzeige des Füllstands in cm� - LED 2: grün = Anzeige des Füllstands in inch� - LED 3: grün = Anzeige des Füllstands in % des Messbereichsendwerts� - LED 4 - LED 6: nicht belegt�...
  • Seite 26 9 Menü 9.1 Menüstruktur cm inch S...
  • Seite 27 9.2 Menü-Erläuterung SP1/rP1 Oberer / unterer Grenzwert für Füllstand, bei dem OUT1 schaltet� FH1/FL1 Obere / untere Grenze für den Gutbereich (überwacht von OUT1)� SP2/rP2 Oberer / unterer Grenzwert für Füllstand, bei dem OUT2 schaltet� FH2/FL2 Obere / untere Grenze für den Gutbereich (überwacht von OUT2)� Ausgangsfunktion für OUTx: •...
  • Seite 28 10 Parametrieren Während des Parametriervorgangs bleibt das Gerät intern im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 10.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Mode/Enter] drücken, bis gewünschter Parameter angezeigt Mode/Enter Set wird.
  • Seite 29 • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ► [Mode/Enter] drücken, bis [EF] angezeigt wird. Mode/Enter Set ► Kurz [Set] drücken� > Der erste Parameter des Untermenüs Mode/Enter Set wird angezeigt (hier: [res])� • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehleingaben verhindert werden: ►...
  • Seite 30 10.2 Grundeinstellungen (Gerät im Auslieferungszustand) Befindet sich das Gerät im Auslieferungszustand, müssen zunächst die Grundeinstellungen eingegeben werden� Das vollständige Parametriermenü ist erst nach diesem Vorgang zugänglich� Werden falsche Grundeinstellungen eingegeben, kann es zu Fehlfunktionen kommen� 10.2.1 Sondenlänge eingeben ► Betriebsspannung anlegen� >...
  • Seite 31 10.3 Anzeige konfigurieren ► [Uni] wählen und Maßeinheit festlegen: [cm], [inch]� Werkseinstellung: cm� ► [SELd] wählen und Art der Anzeige einstellen: - [L] = Der Füllstand wird in cm oder inch angezeigt� - [L%] = Der Füllstand wird in Prozent des Messbereichsendwerts angezeigt - [OFF] = Die Anzeige ist im Arbeitsbetrieb ausgeschaltet�...
  • Seite 32 10.5.3 Schaltgrenzen festlegen (Fensterfunktion) ► Sicherstellen, dass für [OU1] oder [OU2] die Funktion [Fno] oder [Fnc] eingestellt ist� ► [FH1] / [FH2] wählen und obere Grenze des Gutbereichs einstellen� ► [FL1] / [FL2] wählen und untere Grenze des Gutbereichs einstellen� FLx ist stets kleiner als FHx�...
  • Seite 33 10.7.1 Sondenlänge neu eingeben ► Wechsel zu Menü-Ebene 2 ► [LEnG] wählen und Sondenlänge L einstellen� Eingestellte Einheit (cm oder inch) beachten� Schrittweite: 0,5 cm / 0,2 inch� Hinweise zur Bestimmung der Sondenlänge: ► Hinweise → 6.3.1 (Monostabsonden) oder → 6.3.3 (Koaxialsonden) beachten�...
  • Seite 34 11 Betrieb Nach Einschalten der Versorgungsspannung befindet sich das Gerät im Run- Modus (= normaler Arbeitsbetrieb)� Es führt seine Mess- und Auswertefunktionen aus und erzeugt Ausgangssignale entsprechend den eingestellten Parametern� 11.1 Betriebsanzeigen [---] fortlaufend Initialisierungsphase nach dem Einschalten Zahlenwert + LED 1 Aktueller Füllstand in cm�...
  • Seite 35 11.4 Fehleranzeigen Mögliche Ursache Empfohlene Maßnahmen [E�000] Fehler in der Elektronik� Gerät ersetzen� Sonde vom Gerät gelöst; Prüfen, ob Sonde am Gerät ist� [E�031] möglicherweise Länge der Parameter [LEnG] prüfen� Sonde falsch eingestellt� • Gerät in Schwallrohr oder Bypass Messung durch starke montieren�...
  • Seite 36 12 Technische Daten und Maßzeichnung Technische Daten und Maßzeichnung unter www�ifm�com� 12.1 Einstellbereiche [LEnG] inch Einstellbereich 10���160 4,0���63 Schrittweite [OFS] inch Einstellbereich 0���100 0���39,4 Schrittweite Die Einstellbereiche für die Schaltgrenzen (SPx, rPx, FHx, FLx) sind abhängig von der Sondenlänge (L)� Generell gilt:...
  • Seite 37 ► Dafür sorgen, dass die Entlüftungsöffnung (am oberen Ende des Koaxialrohres) frei bleibt� ► Das Innere des Koaxialrohres von Fremdkörpern und Verschmutzungen frei halten� 14 Applikationen 14.1 Mindestfüllstand-Überwachung mit Vorwarnung und Alarm Schaltausgang 1: Vorwarnung Geringfügig über rP1 (um Wellenbewegungen auszublenden) Soll-Füllstand unterschritten →...
  • Seite 38 • Steht der Füllstand oberhalb SP2, schaltet Ausgang 2� Fällt der Füllstand unter rP2 oder tritt Leitungsbruch auf, schaltet Ausgang 2 zurück� • Durch Einstellen von SP1 kann der maximale Füllstand geregelt / überwacht werden: Die Höhe von SP1 bestimmt, bis zu welchem Füllstand (Max) nachgefüllt werden soll�...
  • Seite 39 14.3 Vorlage- bzw. Druckerhöhungsbehälter Gutbereich-Überwachung (Alarm) und Regelung des Füllstands Schaltausgang 1: Nachfüllen Oberer Sollwert erreicht → Nachfüllen beenden Unterer Sollwert unterschritten → Nachfüllen starten Hysteresefunktion, Öffner (Hnc) Schaltausgang 2: Sicherheitsfunktion Min-Max Max-Wert überschritten → Alarm Min-Wert unterschritten → Alarm Fensterfunktion, Schließer (Fno) OUT1 OUT2...
  • Seite 40 15 Werkseinstellung Werkseinstellung Benutzer-Einstellung SP1 / FH1 50% SP/FHmax rP1 / FL1 50% rP/FLmax SP2 / FH2 100% SP/FHmax rP2 / FL2 100% rP/FLmax FOU1 FOU2 SELd LEnG nonE MEdI nonE Prob nonE SP/FHmax = LEnG-Wert minus 3� rP/FLmax = LEnG-Wert minus 3,5� Bei Eingabe des LEnG-Werts berechnet das Programm die Grundeinstellung�...
  • Seite 41 Weitere Informationen unter www�ifm�com...
