VFE20 - VFE70
8.4 Demontage, Installation und Montage des Geräts

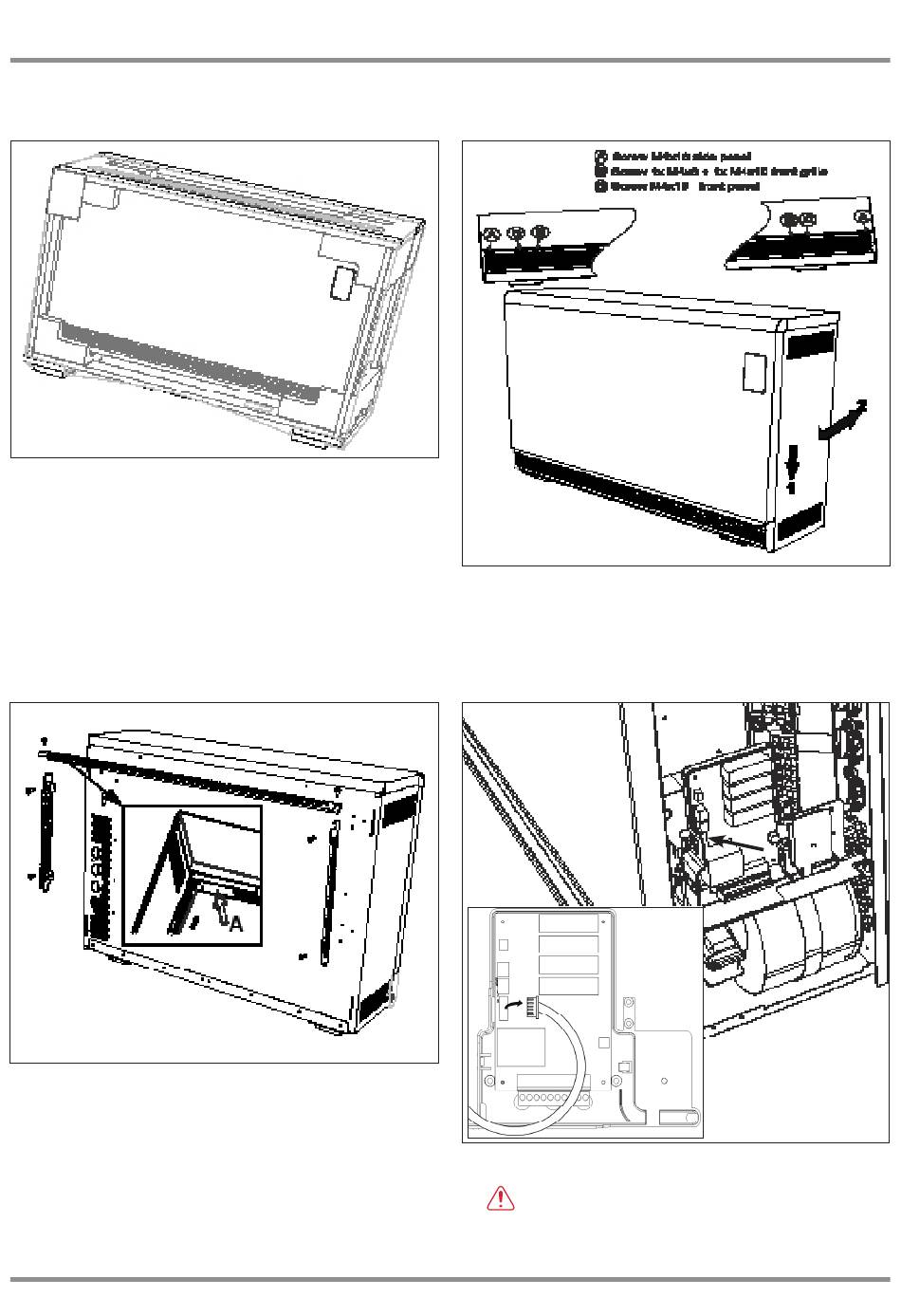

Abb. 8.4: Entfernen Sie das Speicherheizgerät aus der
Verpackung. Entsorgen Sie das Verpackungsmaterial
ordnungsgemäß.
Abb. 8.5: Befestigen Sie die beiden Seitenwandhalterungen
an der Rückseite des Gerätes. Befestigen Sie die obere
Wandhalterung an den beiden Seitenwandhalterungen.
- 14 -
Abb. 8.6: Entfernen Sie die Schrauben von beiden Seitenpaneelen
(A). Schieben Sie die Seitenpaneele nach unten (1) und
schwenken Sie sie heraus (2). Nachdem die Seitenpaneele
entfernt sind, lösen Sie die Befestigungsschrauben (B) am
Frontgitter und entfernen Sie das Frontgitter. Dann lösen Sie die
Befestigungsschrauben (C) für das Frontpaneel.
Abb. 8.7: Entfernen des Benutzeroberflächen-Kabels.
ACHTUNG!
schnittstellenkabel an der angegebenen Stelle vom
Laderegler, bevor Sie das Frontpaneel abnehmen.
08/83039/0-1
Lösen
Sie
das
Benutzer-
