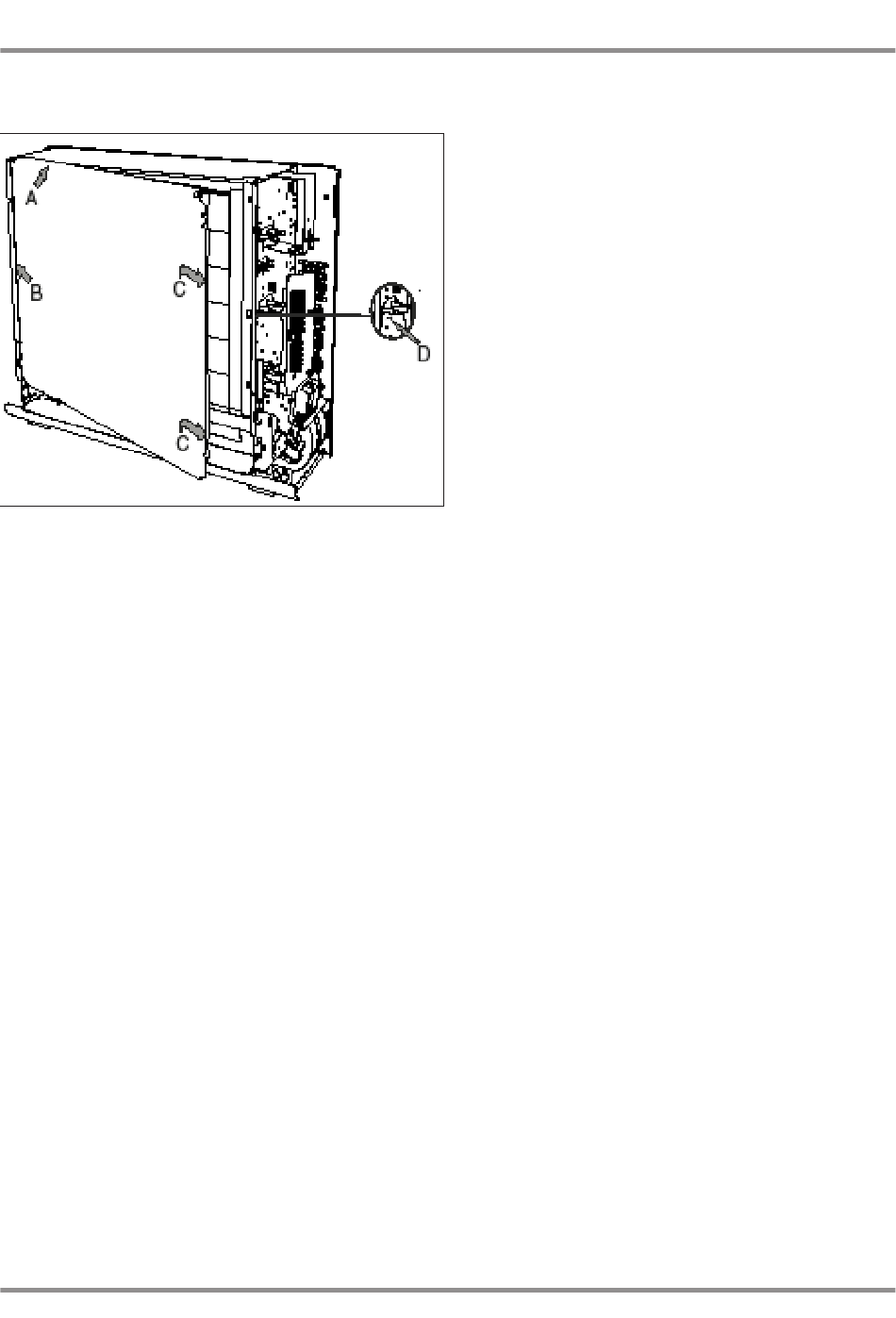

Abb. 8.16: Setzen Sie die Kernraumabdeckung wieder
ein.
Links:
Die Oberkante (A) der Kernraumabdeckung muss auf dem
Zwischenpaneel aufliegen. Schieben Sie die Seitenkante
(B) hinter den Rand des inneren Zwischenpaneels.
Rechts:
Stecken Sie die Seitenkante der Kernraumabdeckung
(C) zwischen die Isolierung und das Zwischenpaneel.
Nutzen Sie die Führungsschlitze! Drücken Sie die
Kernraumabdeckung fest nach unten und befestigen Sie
sie sicher mit den Schrauben (D).
