3.4 Benutzeroberfläche-Anzeige
Die Benutzeroberfläche verwendet eine symbolbasierte
Anzeige, wie unten gezeigt.

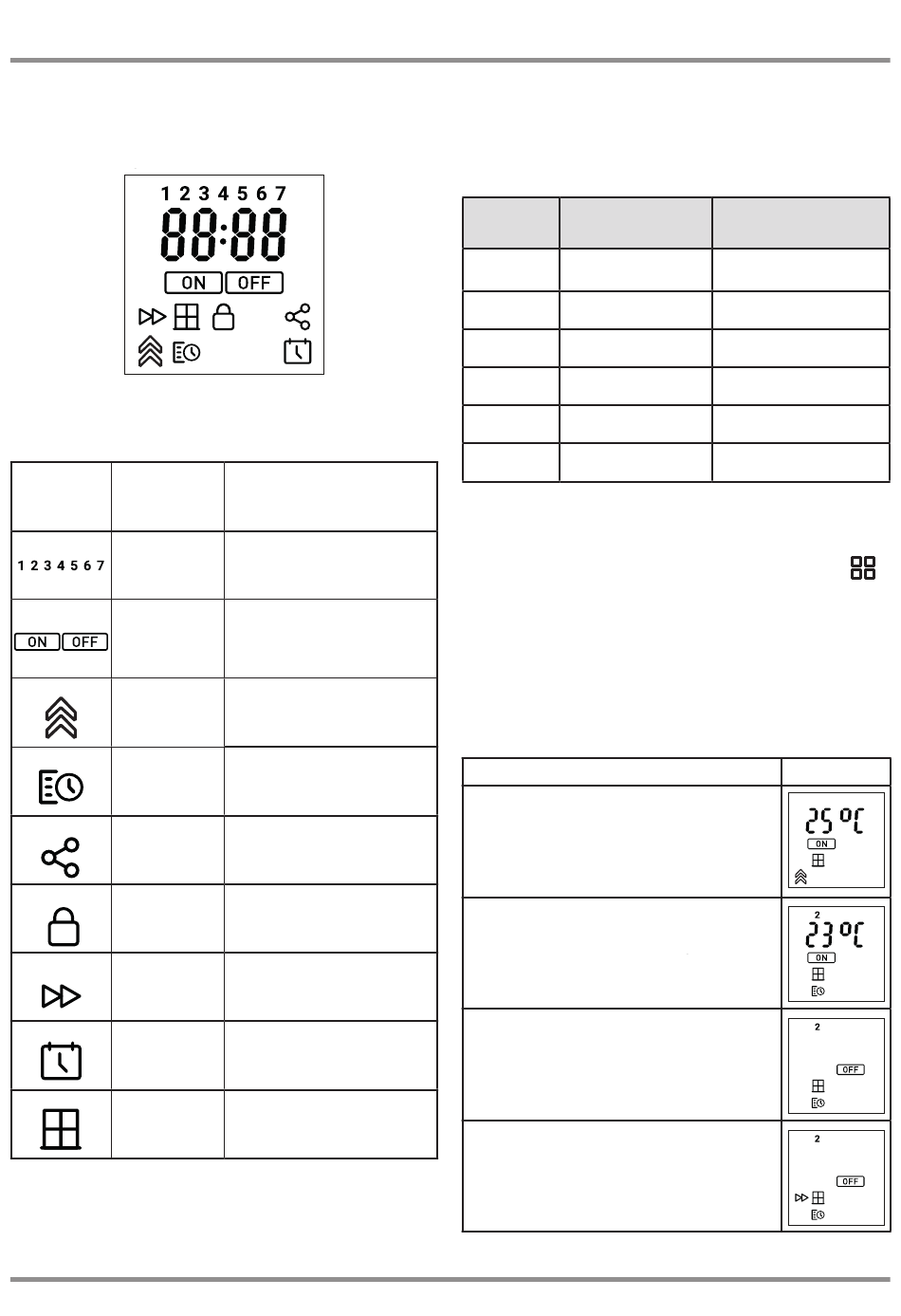

Abb. 3.3: Benutzeroberfläche-Anzeige
Die Bedeutung der einzelnen Symbole wird in der
folgenden Tabelle beschrieben.
Symbol
Bezeichnung
Tage
Ein/Aus
Boost
Zeitplan
Verbindung
Pin-Sperre
Weiter
Datum/
Uhrzeit
Offene-
Fenster-
Erkennung
Beschreibung
Tag der Woche für Timer.
1 = Montag, 2 = Dienstag
... 7 = Sonntag.
Zeigt den Funktionsstatus
an. Im einfachen Menü und
dem Startbildschirm zeigt es
Komfort-Ein/Aus an.
Zusätzliche direkte Wärme,
wenn die Speicherwärme
nicht ausreicht.
4 Zeitfenster pro Tag für
Heizen ein/aus einstellen.
Einstellungen für drahtlose
Verbindung.
Aktivierung der Pin-
Verriegelung zur Sperrung
der Benutzeroberfläche.
Zur nächsten EIN/AUS-
Periode.
Datum und Uhrzeit
einstellen.
Begrenzen der Heizleistung,
wenn geöffnetes Fenster
erkannt ist.
Zusätzlich kann die Benutzeroberfläche eine Reihe
von Parametern in der Sieben-Segment-Darstellung
anzeigen, die jeweils in der folgenden Tabelle
beschrieben sind.
Parameter Beschreibung
Ladezustands-
P0
verringerung
P1 Timer Periode 1
P2 Timer Periode 2
P3 Timer Periode 3
P4 Timer Periode 4
P6 Adaptiver Start
3.5 Startbildschirm
HINWEIS
Rufen Sie den Startbildschirm auf, indem Sie
Sekunden lang drücken, wenn Sie sich im einfachen
Menü befinden, oder einmal drücken, wenn Sie sich
im Hauptmenü befinden. Der Startbildschirm zeigt den
aktuellen Produktstatus (Timer, Boost, Erweitert und
App-Kommunikation) an. Wenn der Benutzer den Modus
ändert, ändert sich der Startbildschirm entsprechend.
In der folgenden Tabelle finden Sie Informationen zu
Startbildschirmansichten.
Modus
Modus:
Komfort:
Solltemperatur: 25°C
Features: Fenster-Offen Aktiv
Modus:
Komfort:
Solltemperatur: 23°C
Features: Fenster-Offen Aktiv
Modus:
Komfort:
Solltemperatur:
Features: Fenster-Offen Aktiv
Modus:
Komfort:
Solltemperatur:
Features: Fenster-Offen Aktiv
Abb. 3.4: Startbildschirmansichten
08/83039/0-1
Optionen
% in 10-Prozent-
Schritten
Zeiten (Std:Min)
Zeiten (Std:Min)
Zeiten (Std:Min)
Zeiten (Std:Min)
Ein/Aus
Boost Aktiv
EIN
Timer (Zeitplan)
EIN
Timer (Zeitplan)
AUS
Timer (Zeitplan) Erweitert
EIN
VFE20 - VFE70
3
Startbildschirm
