Dimplex VFE Serie Installations- Und Bedienungsanleitung Seite 21

WARNUNG!
Im Falle einer festen Verbindung muss das Speicherheizgerät über eine Trennvorrichtung verfügen, die bei allen
Leitungen (Phase, Neutralleiter, Erde) einen Kontaktabstand von mindestens 3 mm zur Netzstromversorgung
hat. Diese Anforderung kann durch automatische Schutzschalter erfüllt werden.

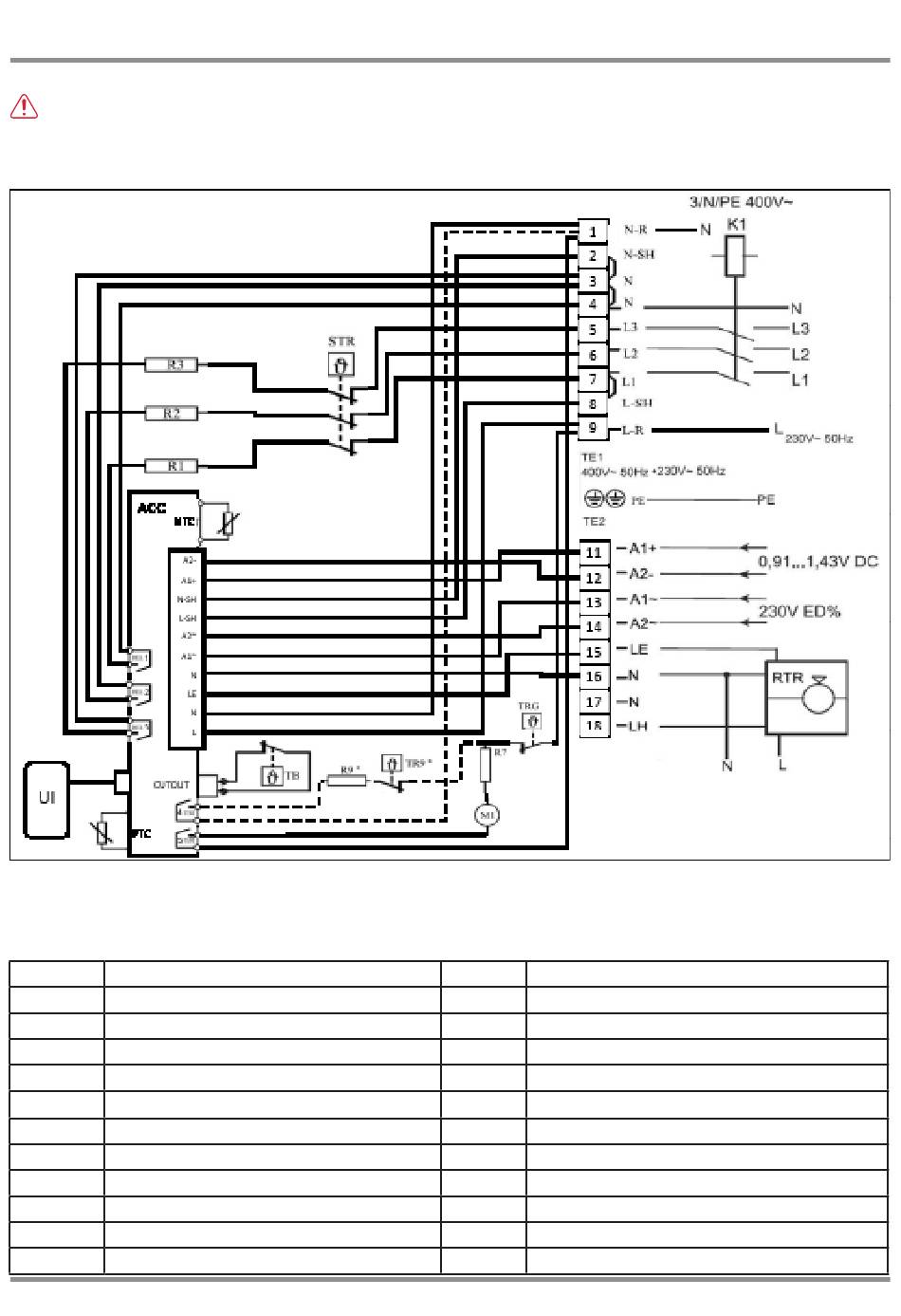

VFE-Schaltplan Serie A
Abb. 10.1: Anschluss der elektrischen Kabel an die Klemmleisten.
Beispielhafter Anschluss
Ladesteuerungssystem.
A1+, A2-
Gleichstromsignal für Ladesteuerungssystem
A1~, A2~
Wechselstromsignal für Ladesteuerungssystem
L1, L2, L3 Phase
LE Externe Lüftersteuerung
LH Externe Boost-Steuerung
ACC Ladesteuerungsplatine
L-R Phase für Ladesteuerungsplatine
L-SH Phase für Ladesteuerung und Lüftermotor
M1 Lüfter (LÜFTERMOTOR)
N Neutralleiter
N-R Neutral für Ladesteuerungsplatine
NTC Raumtemperaturfühler
mit Heizungsschalter, Raumtemperaturregler
N-SH Neutralleiter für direkte Steuerung
UI Benutzeroberfläche
PE Schutzleiter
R1 bis R3 Heizelemente
R7 Vorwiderstand
R9 Zusatzheizung (Boost-Element)
RTR Raumtemperaturregler (extern)
STR Sicherheitstemperaturregler
TB Sicherheitstemperaturbegrenzer
PTC Kerntemperaturmessgerät
TR9 Temperaturregler für Boost
TRG Temperaturregler für Lüftungsgitter
08/83039/0-1
VFE20 - VFE70
und einem standardmäßigen
