Uputstvo za rad
QJ-600-E

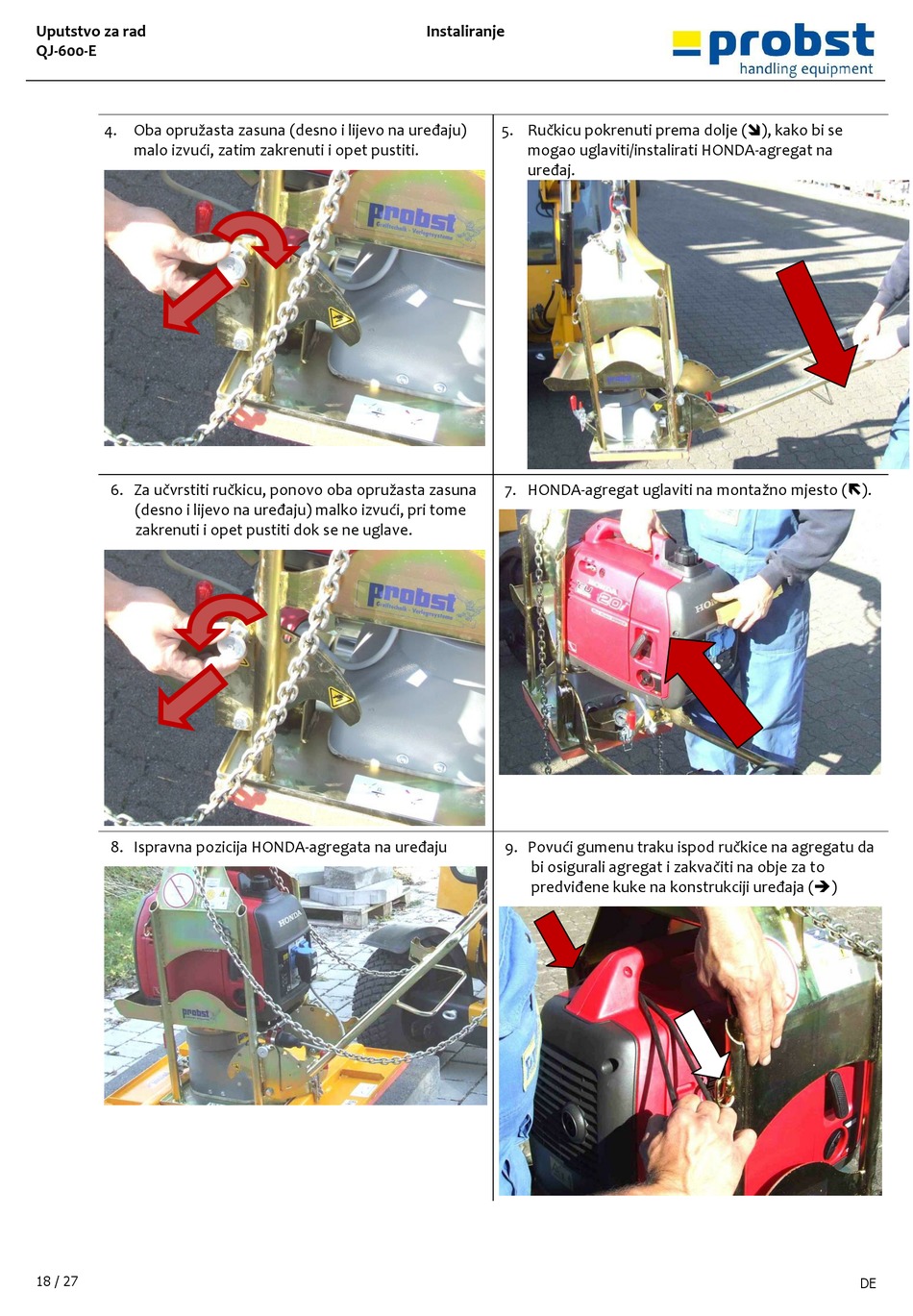

4. Oba opružasta zasuna (desno i lijevo na uređaju)
malo izvući, zatim zakrenuti i opet pustiti.
6. Za učvrstiti ručkicu, ponovo oba opružasta zasuna
(desno i lijevo na uređaju) malko izvući, pri tome
zakrenuti i opet pustiti dok se ne uglave.
8. Ispravna pozicija HONDA-agregata na uređaju
18 / 27
Instaliranje
5. Ručkicu pokrenuti prema dolje (), kako bi se
mogao uglaviti/instalirati HONDA-agregat na
uređaj.
7. HONDA-agregat uglaviti na montažno mjesto ().
9. Povući gumenu traku ispod ručkice na agregatu da
bi osigurali agregat i zakvačiti na obje za to
predviđene kuke na konstrukciji uređaja ()
