Uputstvo za rad
QJ-600-E
Pos: 15 /03 All gemeines/ 02 Über sicht und Auf bau/Ü_Über sicht und Auf bau @ 0\m od2 9_1. doc @ 645 0 @
4.2 Pregled i montaža
Pos: 16 / 99 geräte spez. Module /PG2 Vakuum -Verlege syst eme/52400033 QJ 600 e/A ufba u+Tec hn. Dat en_Q J 600 e _52400033 @ 3\m od_125 845 941 6049_1.doc @ 2947 9 @

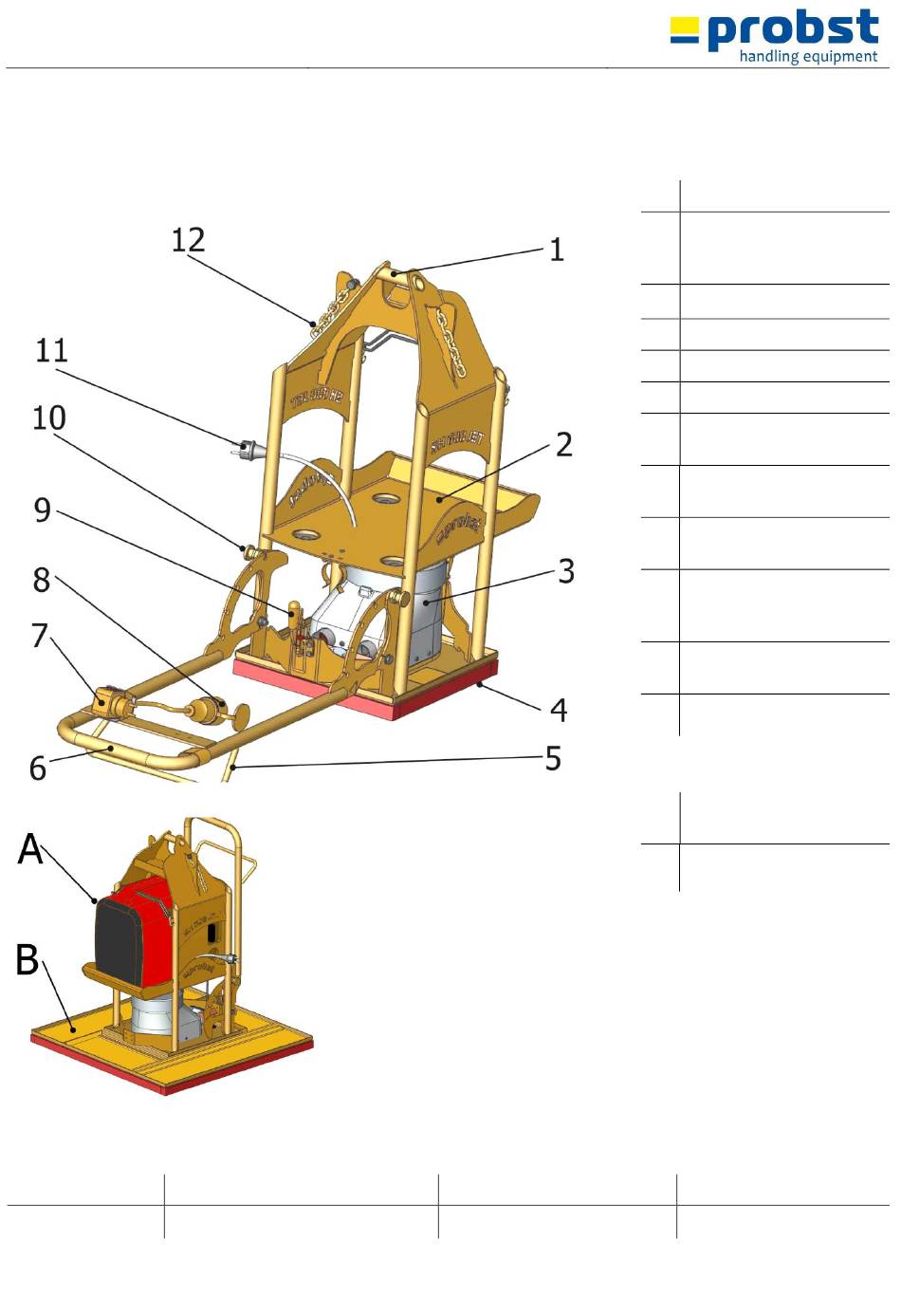

sl.1
QJ 600 e inklusive Zubehör
4.3 Tehnički podatci
Tip: Pogon
QJ 600 e električni, 230 V/50 Hz
Pos: 17 /==== ===== ===== ===== ===== ===== == @ 0 \mod8_1. doc @ 5158 @
# u
ovisnosti s odgovarajućom usisnom pločom
15 / 27
(Stromerzeuger EU 20 i - 52500240 )
sl
.2
Općenito
Nosivost (WLL)
#
600 kg
1 OVJESIŠTE
2 Montažno mjesto za
djelove „Proizvođača
struje EU 20 i"
3 Usisna jedinica
4 Usisna ploča ESP 120-38/38
5 Zaštitna poluga
6 Ručkica za posluživanje
7 Utičnica za vanjsku
opskrbu strujom (230 V)
8 Priključna kutija za usisnu
jedinicu (3)
9 Zatvarač za montažu
usisnih ploča
10 Opružasti zasun za
namještanje pozicije
ručkice
11 Utičnica za spajanje usisne
jedinice na mrežu
12 Sigurnosni lanac
A Proizvođač struje/agregat
EU 20 i – (52500240)
B Usisna ploča ESP 600
Vlastita težina
~ 45 kg
