Uputstvo za rad
QJ-600-E
Pos: 7 /03 All gemeine s/ 01 Bestimmungsgemä ßer Einsatz/ 01 Bestimmungsgemä ßer Einsatz (Pflicht-M odule) /K Ü_ Allgemei ne s @ 0\m od1 4_1. doc @ 6408 @ 1

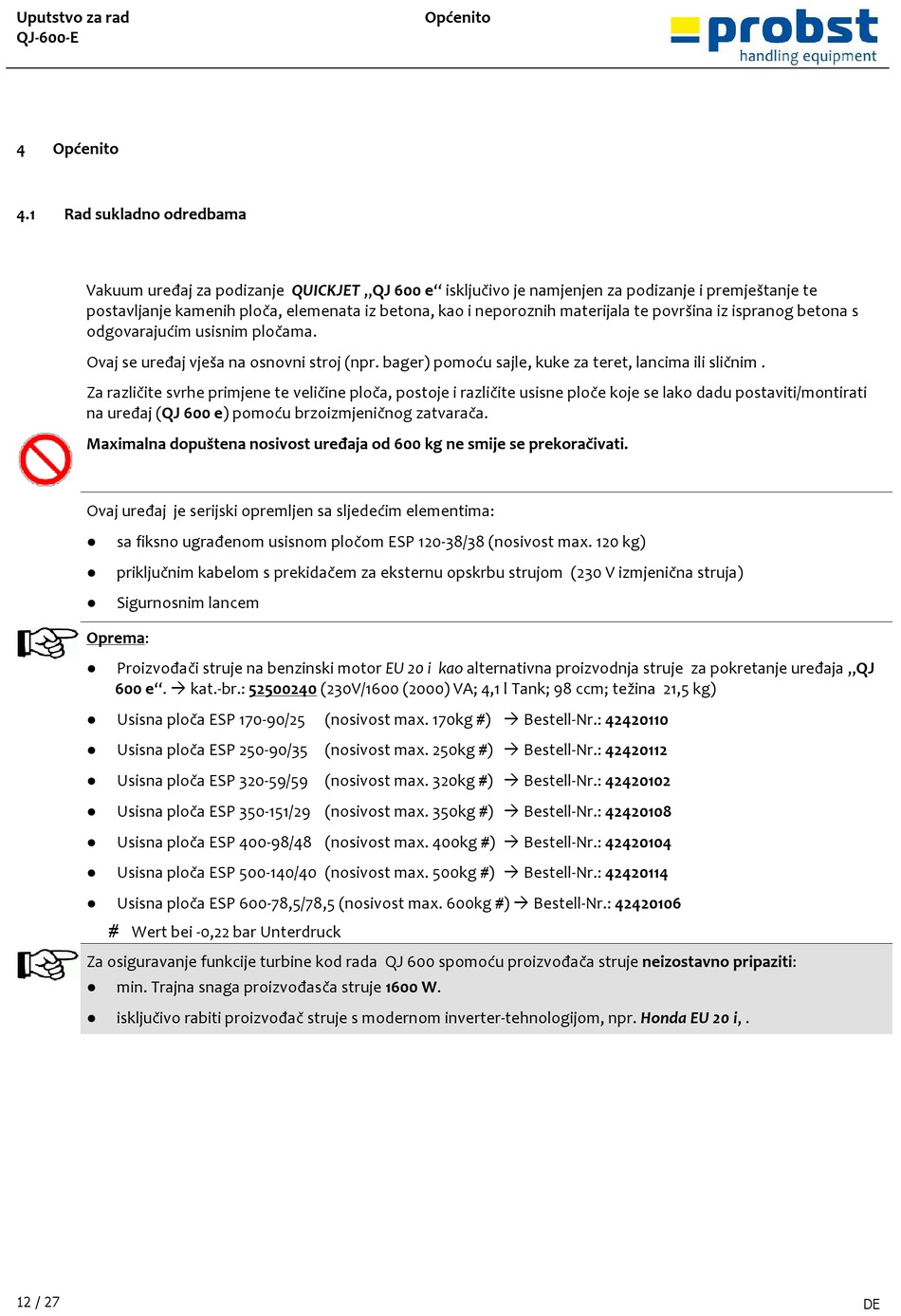

4 Općenito
Pos: 8 / 99 geräte spez. Module /PG2 Vakuum -Verlegesyst eme/52400033 QJ 600 e/Be stgem. Einsatz_Q J 600 e (52400033) @ 3 \mod_12584503 05 009_1. doc @ 29462 @
4.1

Rad sukladno odredbama

Vakuum uređaj za podizanje QUICKJET „QJ 600 e" isključivo je namjenjen za podizanje i premještanje te
postavljanje kamenih ploča, elemenata iz betona, kao i neporoznih materijala te površina iz ispranog betona s
odgovarajućim usisnim pločama.
Ovaj se uređaj vješa na osnovni stroj (npr. bager) pomoću sajle, kuke za teret, lancima ili sličnim .
Za različite svrhe primjene te veličine ploča, postoje i različite usisne ploče koje se lako dadu postaviti/montirati
na uređaj (QJ 600 e) pomoću brzoizmjeničnog zatvarača.
Maximalna dopuštena nosivost uređaja od 600 kg ne smije se prekoračivati.
Ovaj uređaj je serijski opremljen sa sljedećim elementima:
●
sa fiksno ugrađenom usisnom pločom ESP 120-38/38 (nosivost max. 120 kg)
●
priključnim kabelom s prekidačem za eksternu opskrbu strujom (230 V izmjenična struja)
●
Sigurnosnim lancem
Oprema:
●
Proizvođači struje na benzinski motor EU 20 i kao alternativna proizvodnja struje za pokretanje uređaja „QJ
600 e".  kat.-br.: 52500240 (230V/1600 (2000) VA; 4,1 l Tank; 98 ccm; težina 21,5 kg)
●
Usisna ploča ESP 170-90/25
● Usisna ploča ESP 250-90/35 (nosivost max. 250kg #)  Bestell-Nr.: 42420112
● Usisna ploča ESP 320-59/59 (nosivost max. 320kg #)  Bestell-Nr.: 42420102
● Usisna ploča ESP 350-151/29 (nosivost max. 350kg #)  Bestell-Nr.: 42420108
● Usisna ploča ESP 400-98/48 (nosivost max. 400kg #)  Bestell-Nr.: 42420104
● Usisna ploča ESP 500-140/40 (nosivost max. 500kg #)  Bestell-Nr.: 42420114
● Usisna ploča ESP 600-78,5/78,5 (nosivost max. 600kg #)  Bestell-Nr.: 42420106
#
Wert bei -0,22 bar Unterdruck
Za osiguravanje funkcije turbine kod rada QJ 600 spomoću proizvođača struje neizostavno pripaziti:
●
min. Trajna snaga proizvođasča struje 1600 W.
●
isključivo rabiti proizvođač struje s modernom inverter-tehnologijom, npr. Honda EU 20 i, .
12 / 27
Općenito
(nosivost max. 170kg #)  Bestell-Nr.: 42420110
