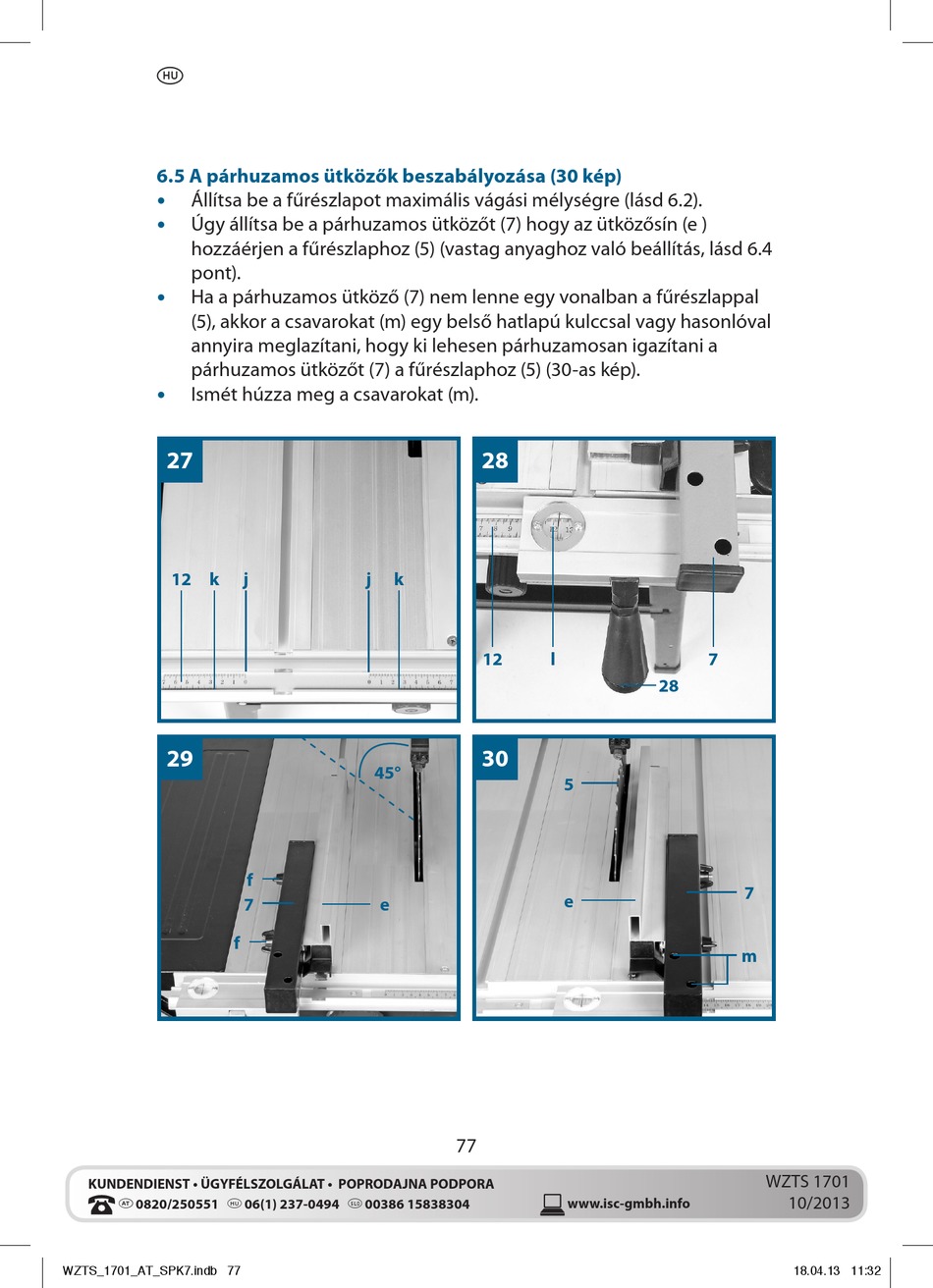

6.5 A párhuzamos ütközők beszabályozása (30 kép)
Állítsa be a fűrészlapot maximális vágási mélységre (lásd 6.2).
•
Úgy állítsa be a párhuzamos ütközőt (7) hogy az ütközősín (e )
•
hozzáérjen a fűrészlaphoz (5) (vastag anyaghoz való beállítás, lásd 6.4
pont).
Ha a párhuzamos ütköző (7) nem lenne egy vonalban a fűrészlappal
•
(5), akkor a csavarokat (m) egy belső hatlapú kulccsal vagy hasonlóval
annyira meglazítani, hogy ki lehesen párhuzamosan igazítani a
párhuzamos ütközőt (7) a fűrészlaphoz (5) (30-as kép).
• Ismét húzza meg a csavarokat (m).
27
12 k
29
f
KUNDENDIENST • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
u 0820/250551 @ 06(1) 237-0494 X 00386 15838304
WZTS_1701_AT_SPK7.indb 77
j j k
45°
f
7 e
28
12 l
30
5
e
77
www.isc-gmbh.info
7
28
7
m
