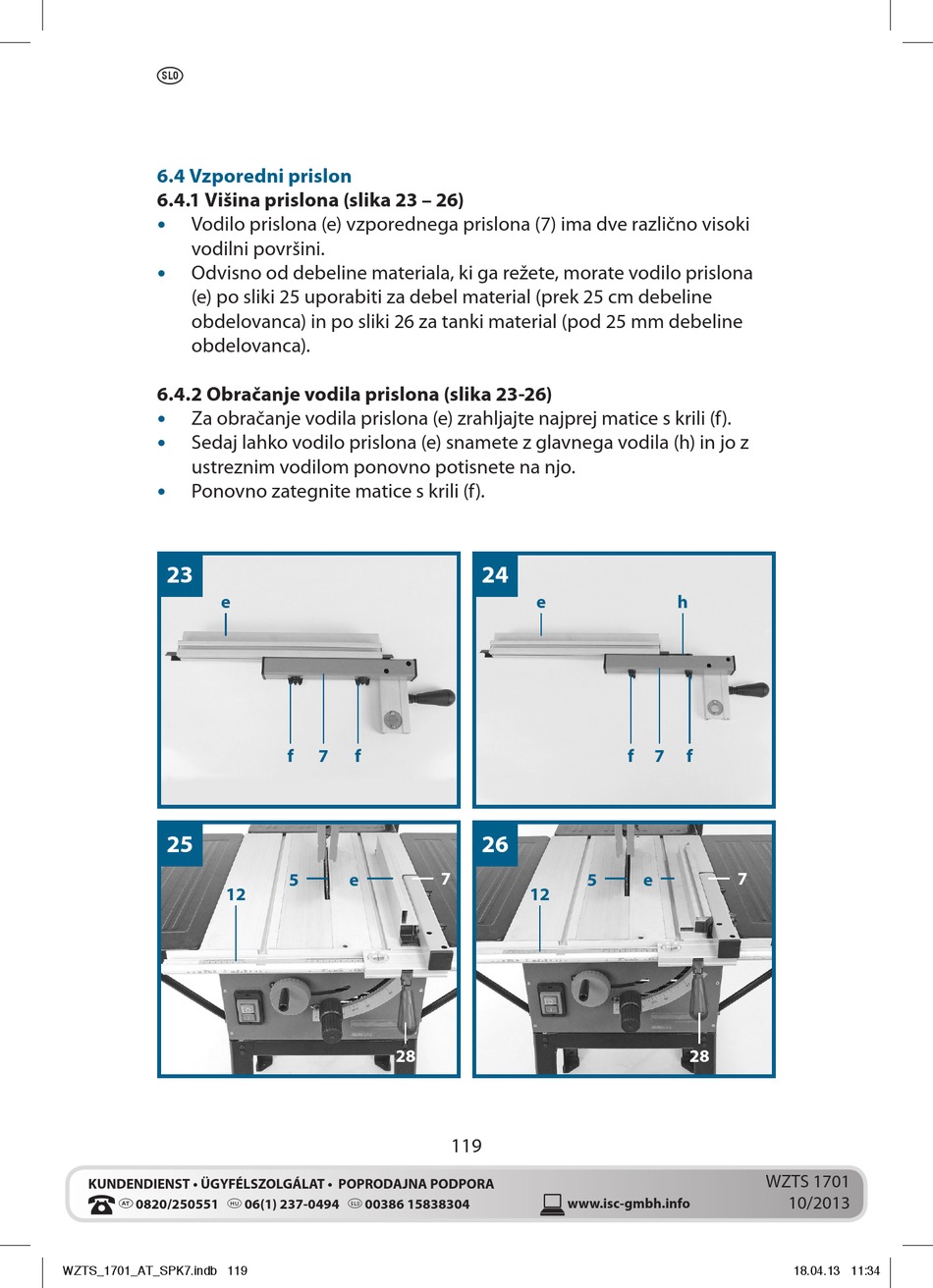

6.4 Vzporedni prislon
6.4.1 Višina prislona (slika 23 – 26)
Vodilo prislona (e) vzporednega prislona (7) ima dve različno visoki
•
vodilni površini.
Odvisno od debeline materiala, ki ga režete, morate vodilo prislona
•
(e) po sliki 25 uporabiti za debel material (prek 25 cm debeline
obdelovanca) in po sliki 26 za tanki material (pod 25 mm debeline
obdelovanca).
6.4.2 Obračanje vodila prislona (slika 23-26)
Za obračanje vodila prislona (e) zrahljajte najprej matice s krili (f).
•
Sedaj lahko vodilo prislona (e) snamete z glavnega vodila (h) in jo z
•
ustreznim vodilom ponovno potisnete na njo.
Ponovno zategnite matice s krili (f).
•
23
e
25
12
KUNDENDIENST • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
u 0820/250551 @ 06(1) 237-0494 X 00386 15838304
WZTS_1701_AT_SPK7.indb 119
f 7 f
5 e 7
28
119
24
e
f 7
26
5 e
12
www.isc-gmbh.info
h
f
7
28
