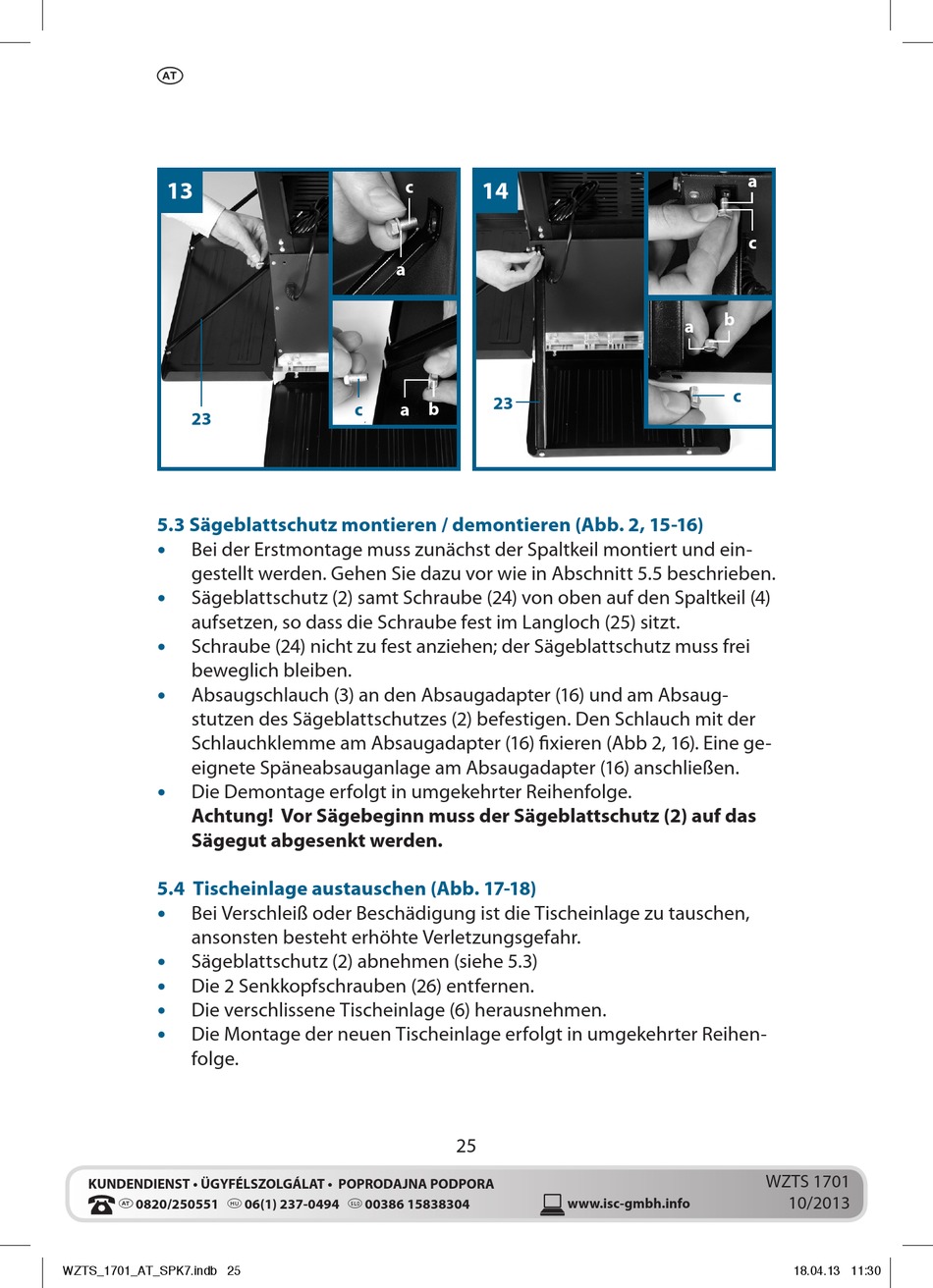

Workzone WZTS 1701 Originalbetriebsanleitung Seite 25

u
13
23
5.3 Sägeblattschutz montieren / demontieren (Abb. 2, 15-16)
Bei der Erstmontage muss zunächst der Spaltkeil montiert und ein-
•
gestellt werden. Gehen Sie dazu vor wie in Abschnitt 5.5 beschrieben.
Sägeblattschutz (2) samt Schraube (24) von oben auf den Spaltkeil (4)
•
aufsetzen, so dass die Schraube fest im Langloch (25) sitzt.
Schraube (24) nicht zu fest anziehen; der Sägeblattschutz muss frei
•
beweglich bleiben.
Absaugschlauch (3) an den Absaugadapter (16) und am Absaug-
•
stutzen des Sägeblattschutzes (2) befestigen. Den Schlauch mit der
Schlauchklemme am Absaugadapter (16) fixieren (Abb 2, 16). Eine ge-
eignete Späneabsauganlage am Absaugadapter (16) anschließen.
Die Demontage erfolgt in umgekehrter Reihenfolge.
•
Achtung! Vor Sägebeginn muss der Sägeblattschutz (2) auf das
Sägegut abgesenkt werden.
5.4 Tischeinlage austauschen (Abb. 17-18)
Bei Verschleiß oder Beschädigung ist die Tischeinlage zu tauschen,
•
ansonsten besteht erhöhte Verletzungsgefahr.
Sägeblattschutz (2) abnehmen (siehe 5.3)
•
• Die 2 Senkkopfschrauben (26) entfernen.
Die verschlissene Tischeinlage (6) herausnehmen.
•
Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihen-
•
folge.
KUNDENDIENST • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
u 0820/250551 @ 06(1) 237-0494 X 00386 15838304
WZTS_1701_AT_SPK7.indb 25
c
14
a
23
c a b
25
b
a
c
www.isc-gmbh.info
a
c
WZTS 1701
10/2013
18.04.13 11:30
