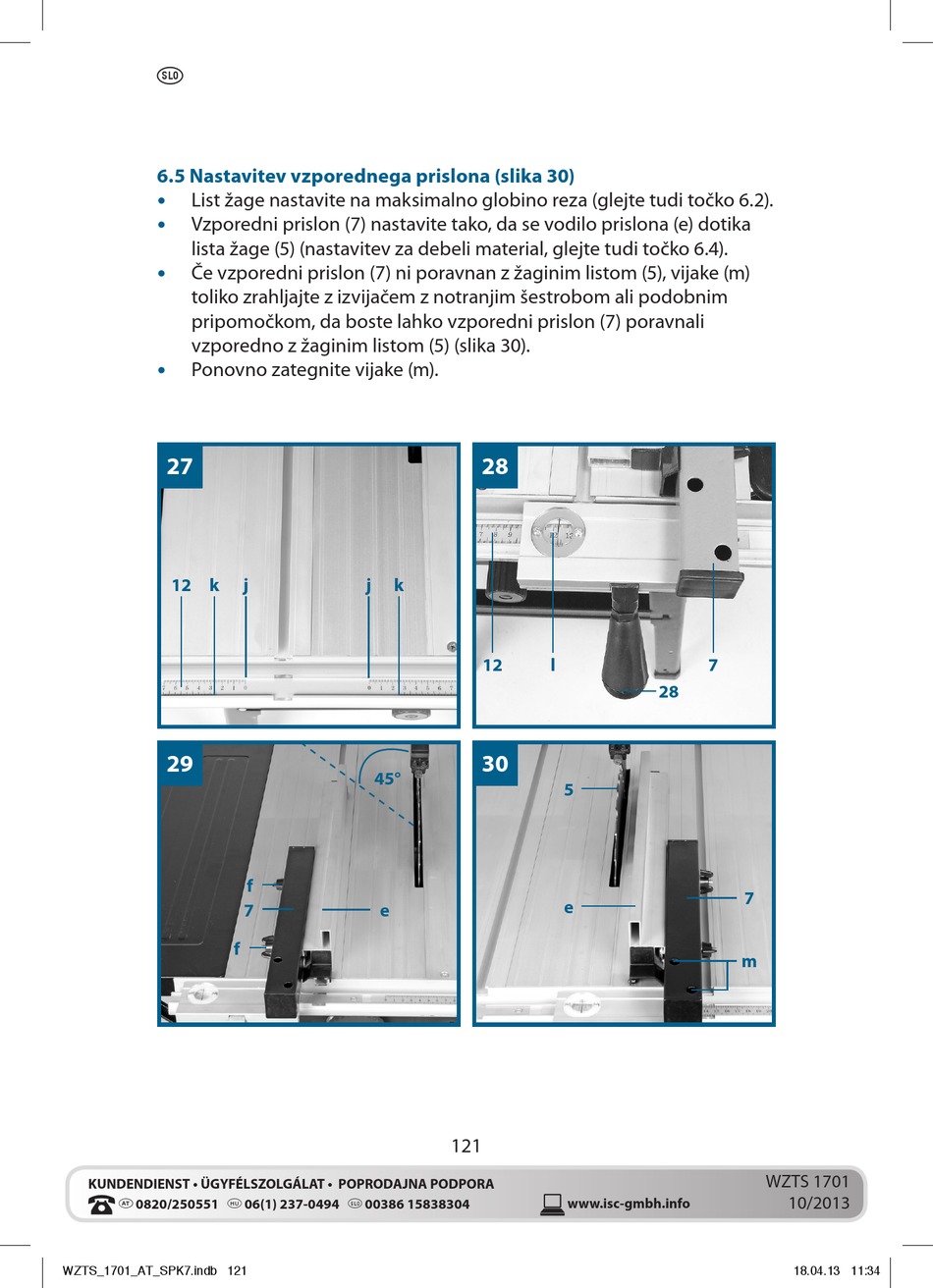

6.5 Nastavitev vzporednega prislona (slika 30)
List žage nastavite na maksimalno globino reza (glejte tudi točko 6.2).
•
Vzporedni prislon (7) nastavite tako, da se vodilo prislona (e) dotika
•
lista žage (5) (nastavitev za debeli material, glejte tudi točko 6.4).
Če vzporedni prislon (7) ni poravnan z žaginim listom (5), vijake (m)
•
toliko zrahljajte z izvijačem z notranjim šestrobom ali podobnim
pripomočkom, da boste lahko vzporedni prislon (7) poravnali
vzporedno z žaginim listom (5) (slika 30).
Ponovno zategnite vijake (m).
•
27
12 k
29
f
KUNDENDIENST • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
u 0820/250551 @ 06(1) 237-0494 X 00386 15838304
WZTS_1701_AT_SPK7.indb 121
j j k
45°
f
7
e
28
12 l
30
5
e
