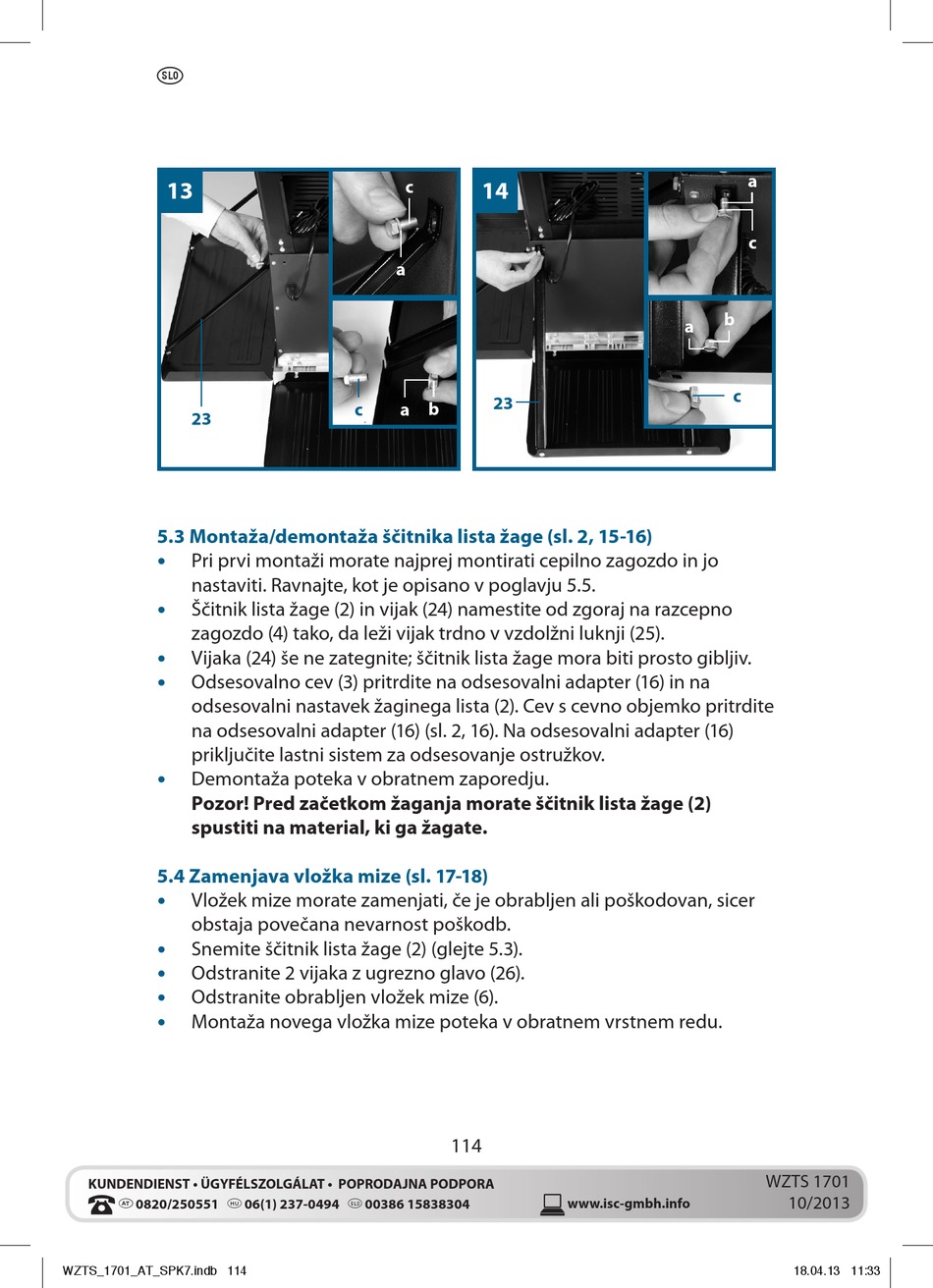

Workzone WZTS 1701 Originalbetriebsanleitung Seite 114

X
13
23
5.3 Montaža/demontaža ščitnika lista žage (sl. 2, 15-16)
• Pri prvi montaži morate najprej montirati cepilno zagozdo in jo
nastaviti. Ravnajte, kot je opisano v poglavju 5.5.
Ščitnik lista žage (2) in vijak (24) namestite od zgoraj na razcepno
•
zagozdo (4) tako, da leži vijak trdno v vzdolžni luknji (25).
Vijaka (24) še ne zategnite; ščitnik lista žage mora biti prosto gibljiv.
•
Odsesovalno cev (3) pritrdite na odsesovalni adapter (16) in na
•
odsesovalni nastavek žaginega lista (2). Cev s cevno objemko pritrdite
na odsesovalni adapter (16) (sl. 2, 16). Na odsesovalni adapter (16)
priključite lastni sistem za odsesovanje ostružkov.
Demontaža poteka v obratnem zaporedju.
•
Pozor! Pred začetkom žaganja morate ščitnik lista žage (2)
spustiti na material, ki ga žagate.
5.4 Zamenjava vložka mize (sl. 17-18)
Vložek mize morate zamenjati, če je obrabljen ali poškodovan, sicer
•
obstaja povečana nevarnost poškodb.
Snemite ščitnik lista žage (2) (glejte 5.3).
•
• Odstranite 2 vijaka z ugrezno glavo (26).
Odstranite obrabljen vložek mize (6).
•
Montaža novega vložka mize poteka v obratnem vrstnem redu.
•
