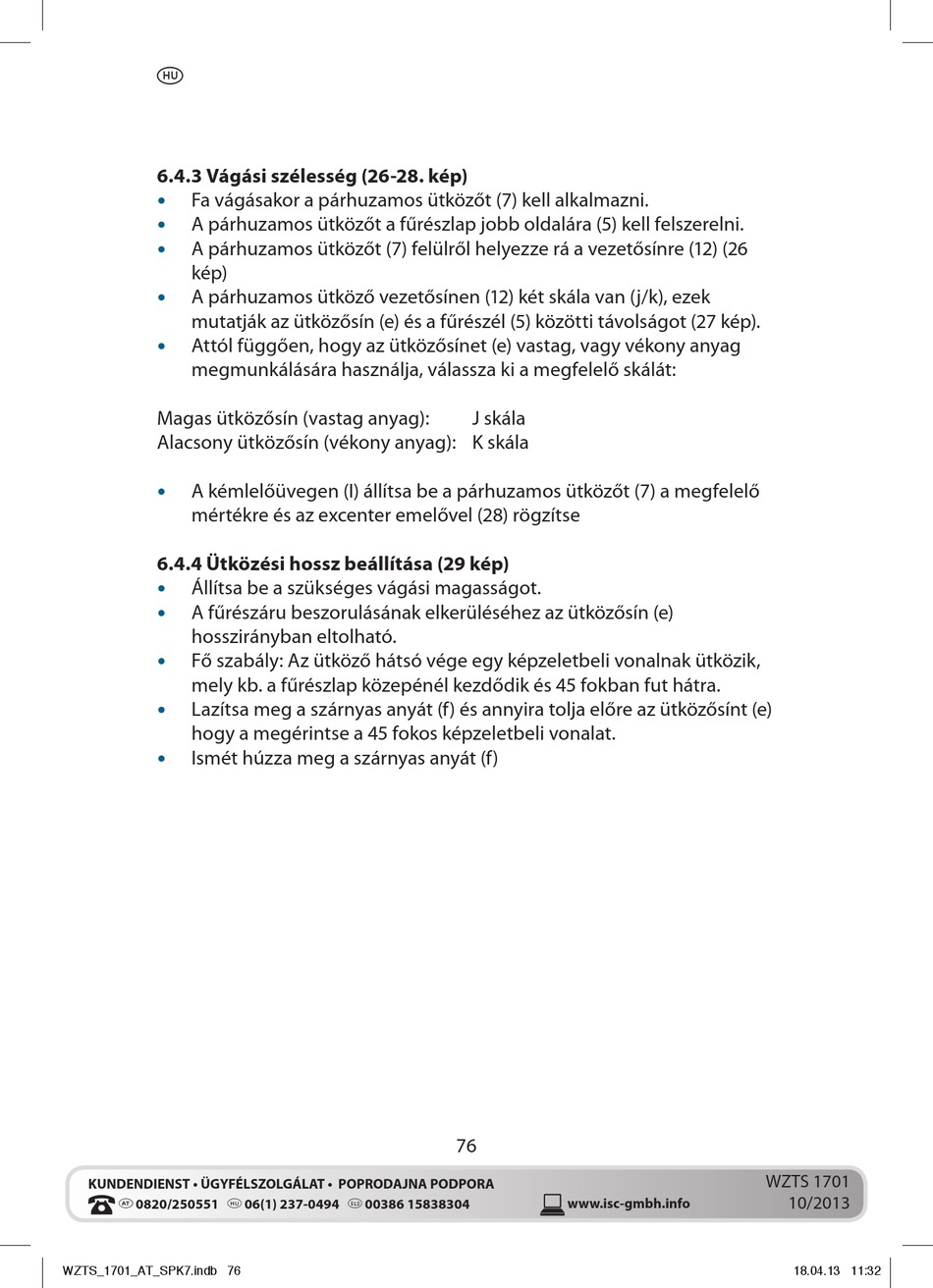

6.4.3 Vágási szélesség (26-28. kép)
Fa vágásakor a párhuzamos ütközőt (7) kell alkalmazni.
•
A párhuzamos ütközőt a fűrészlap jobb oldalára (5) kell felszerelni.
•
A párhuzamos ütközőt (7) felülről helyezze rá a vezetősínre (12) (26
•
kép)
A párhuzamos ütköző vezetősínen (12) két skála van (j/k), ezek
•
mutatják az ütközősín (e) és a fűrészél (5) közötti távolságot (27 kép).
Attól függően, hogy az ütközősínet (e) vastag, vagy vékony anyag
•
megmunkálására használja, válassza ki a megfelelő skálát:
Magas ütközősín (vastag anyag):
Alacsony ütközősín (vékony anyag): K skála
A kémlelőüvegen (I) állítsa be a párhuzamos ütközőt (7) a megfelelő
•
mértékre és az excenter emelővel (28) rögzítse
6.4.4 Ütközési hossz beállítása (29 kép)
Állítsa be a szükséges vágási magasságot.
•
A fűrészáru beszorulásának elkerüléséhez az ütközősín (e)
•
hosszirányban eltolható.
Fő szabály: Az ütköző hátsó vége egy képzeletbeli vonalnak ütközik,
•
mely kb. a fűrészlap közepénél kezdődik és 45 fokban fut hátra.
Lazítsa meg a szárnyas anyát (f) és annyira tolja előre az ütközősínt (e)
•
hogy a megérintse a 45 fokos képzeletbeli vonalat.
Ismét húzza meg a szárnyas anyát (f)
•
