PDP20 F 4 mag
Gerätemerkmale
Anschluss von 4 Sensoren mit Schließer-/Schließer-Kombination
}
2 Sicherheitsausgänge
}
1 Meldeausgang
}
LED-Anzeige für:
}
–
–
–
Reihenschaltung von mehreren PDP20 F 4 mag möglich
}
steckbare Anschlussklemmen:
}
wahlweise Federkraftklemmen oder Schraubklemmen als Zubehör erhältlich (siehe
Bestelldaten [

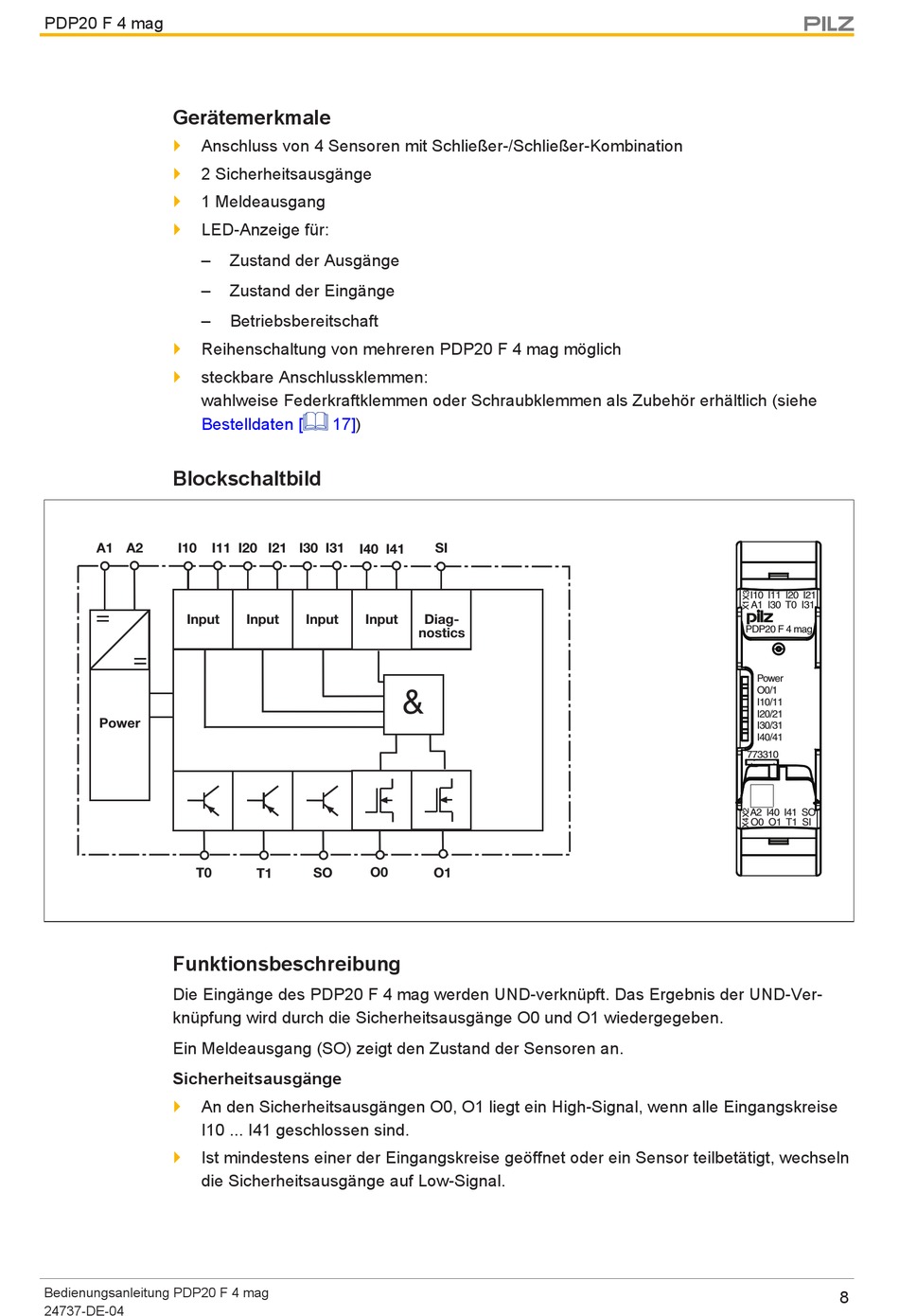

Blockschaltbild

A1 A2 I10 I11
Input
=
Power
T0

Funktionsbeschreibung

Die Eingänge des PDP20 F 4 mag werden UND-verknüpft. Das Ergebnis der UND-Ver-
knüpfung wird durch die Sicherheitsausgänge O0 und O1 wiedergegeben.
Ein Meldeausgang (SO) zeigt den Zustand der Sensoren an.
Sicherheitsausgänge
An den Sicherheitsausgängen O0, O1 liegt ein High-Signal, wenn alle Eingangskreise
}
I10 ... I41 geschlossen sind.
Ist mindestens einer der Eingangskreise geöffnet oder ein Sensor teilbetätigt, wechseln
}
die Sicherheitsausgänge auf Low-Signal.
Bedienungsanleitung PDP20 F 4 mag
24737-DE-04
Zustand der Ausgänge
Zustand der Eingänge
Betriebsbereitschaft
17])
I20 I21 I30 I31
I40 I41
Input Input
Input
O0
T1 SO
SI
Diag-
nostics
&
O1
I10 I11 I20 I21
A1 I30 T0 I31
PDP20 F 4 mag
Power
O0/1
I10/11
I20/21
I30/31
I40/41
773310
A2 I40 I41 SO
O0 O1 T1 SI
