PDP20 F 4 mag

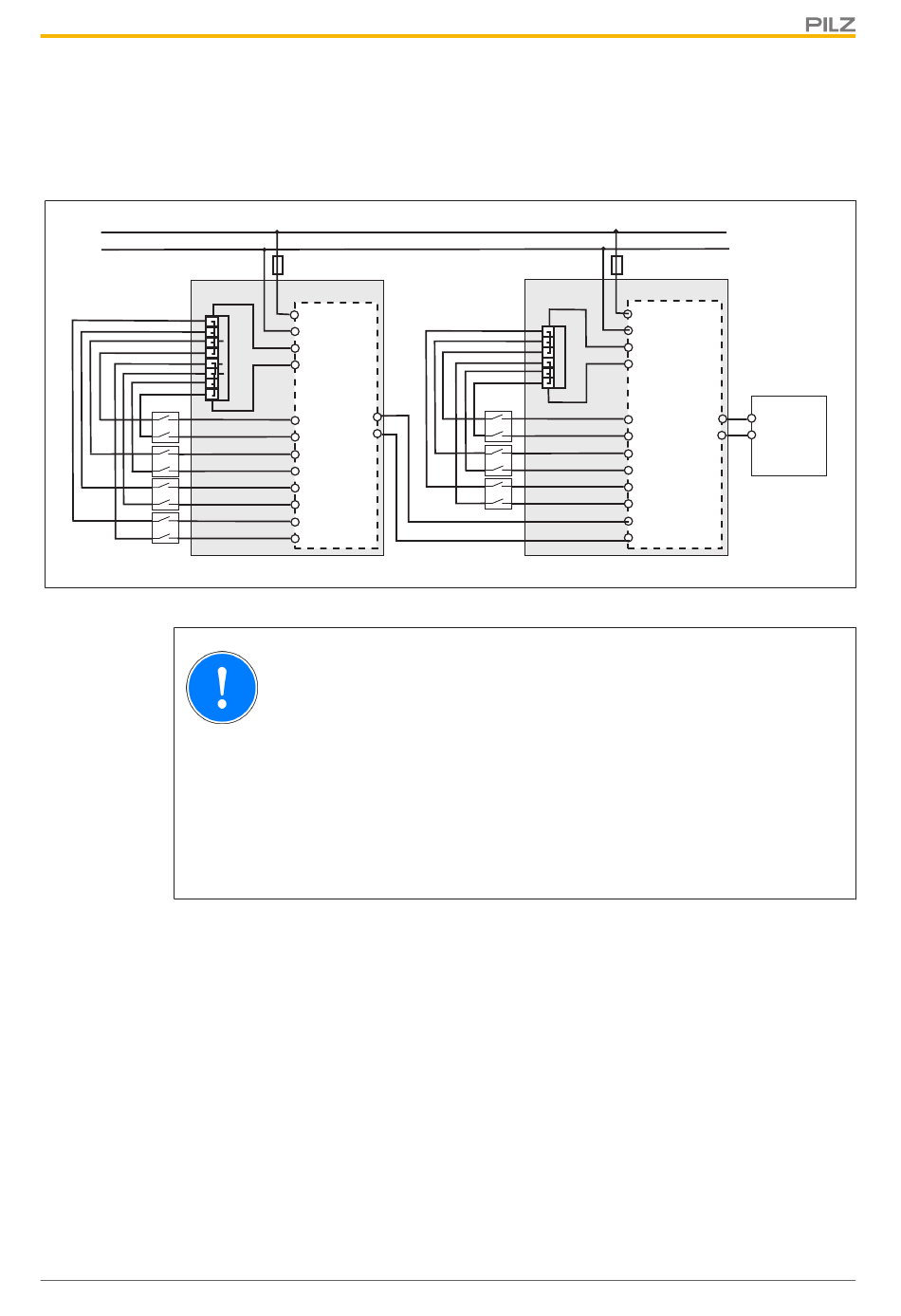

Reihenschaltung
X1, X2: Reihenklemme
grauer Bereich: Schaltschrank
24 V
0 V
X1
Bedienungsanleitung PDP20 F 4 mag
24737-DE-04
F1
PDP20 F 4 mag
A1
T0
T0 A2
T0
T0
T0
T1
T1
T1
T1
T1
O0
I10
O1
I11
I20
I21
I30
I31
I40
I41
WICHTIG
– Zwischen die Sicherheitsausgänge O0 und O1 des ersten
PDP20 F 4 mag und die Eingänge I40 und I41des zweiten
PDP20 F 4 mag keinen Sensor schalten. Bei der Reihenschaltung
darf an die Kaskadiereingänge I40 - I41 ausschließlich der Sicher-
heitsausgang O0/O1 angeschlossen werden.
– Der Meldeausgang SO zeigt den Zustand der angeschlossenen Sen-
soren an. Der Zustand am Eingangskreis I40 - I41 wird nicht berück-
sichtigt.
F1
PDP20 F 4 mag
A1
X2
A2
T0
T0
T0
T0
T1
T1
T1
T1
O0
I10
O1
I11
I20
I21
I30
I31
I40
I41
Auswertegerät
Eingangs-
kreis
