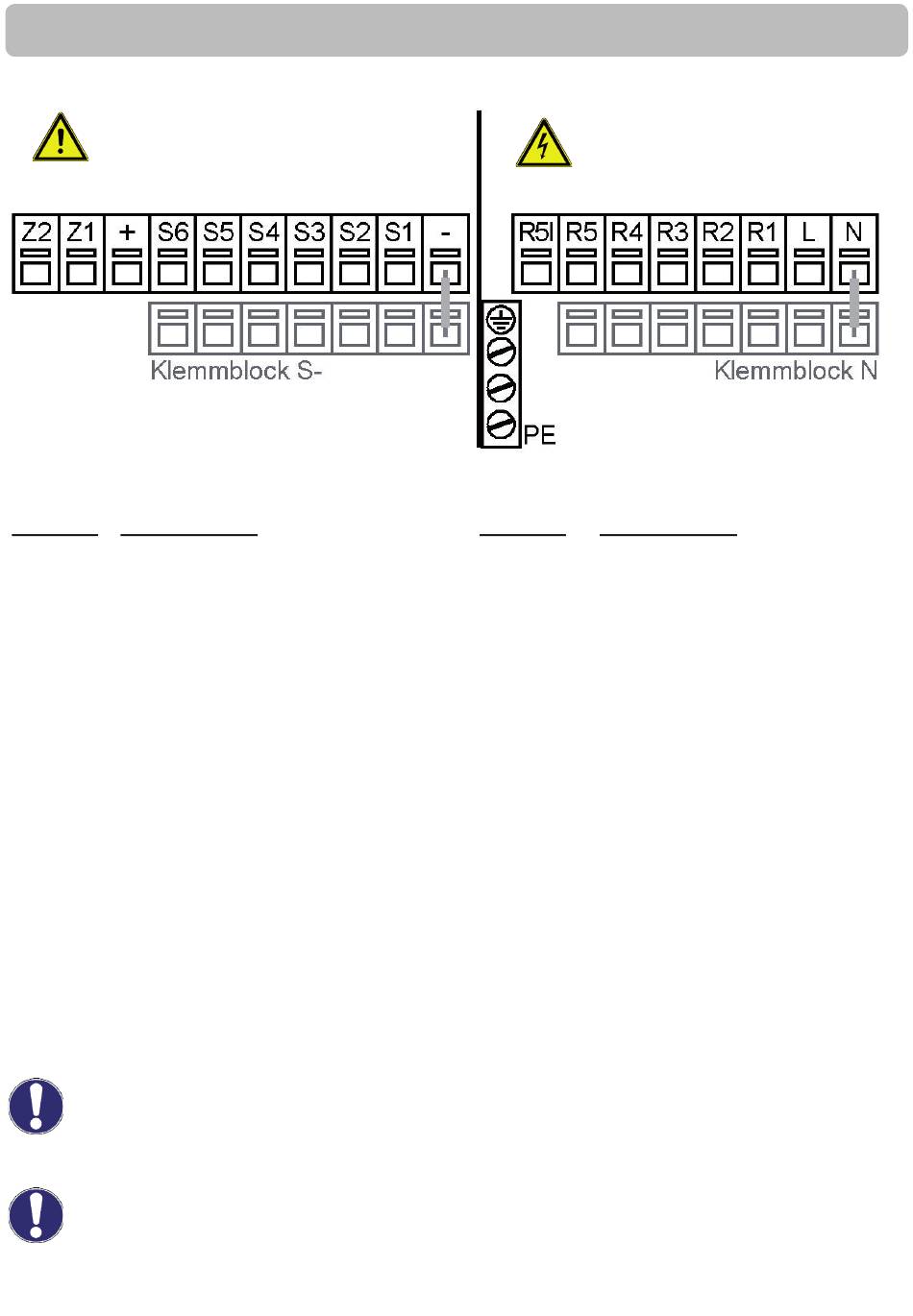

C.3. - Klemmplan
Kleinspannungsseite
max. 12V
Achtung
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1
Primär RL
S2
Zirkulation
S3
Speicher Mitte
S4
Primär VL
S5
VFS Warmwasser
(Leitung Gelb)
S6
VFS Durchfl uss l/min
(Leitung Weiss)
+
VFS +5V DC
(Leitung Braun)
-
Brücke Sensor -
(Leitung grün)
Z1
GND
Z2
0-10V Pumpe
Die Polung der PT1000 Fühler ist beliebig.
Der Anschluss der Sensor Masse (S1-S4) und
des VFS erfolgt am Klemmblock Sensor S - .
Das potentialfreie Relais R5 schaltet zur Wärmeanforderung immer wenn der 0-10V
Ausgang eingeschaltet ist.
Über das potentialfreie Relais R5 dürfen nur Netzspannungen von 230VAC und
Achtung
keinesfalls Kleinspannungen geschaltet werden.
Das Speicherschichtungsventil an R1 wird eingeschaltet und schichtet damit auf die
mittlere Speicherzone wenn S1 > S3.
Achtung
10
Installation
Gefahr
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme:
L
N
R1
R2
R3
R4
R5
R5I
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Der Anschluss der Leitung Relais N erfolgt
am Klemmblock Sensor N.
Netzspannungen
230VAC
Anschluss für:
Netz Außenleiter L
Netz Neutralleiter N
Ventil (Speicher Mitte)
Zirkulationspumpe
Mischer auf
Mischer zu
Wärmeanforderung
Wärmeanforderung
