Anschlussbeispiele 1-Wire Sensoren

Beim Anschluss der 1-Wire Sensoren notieren Sie sich bitte die 16 stellige 1-Wire ID und den Standort des
Sensors für die spätere Inbetriebnahme des Systems! D ie 1-Wire ID finden Sie im Gerätegehäuse und im
Gerätemenü unter: Geräte -> °CALEONbox -> Ressourcen -> 1-Wire Sensor.

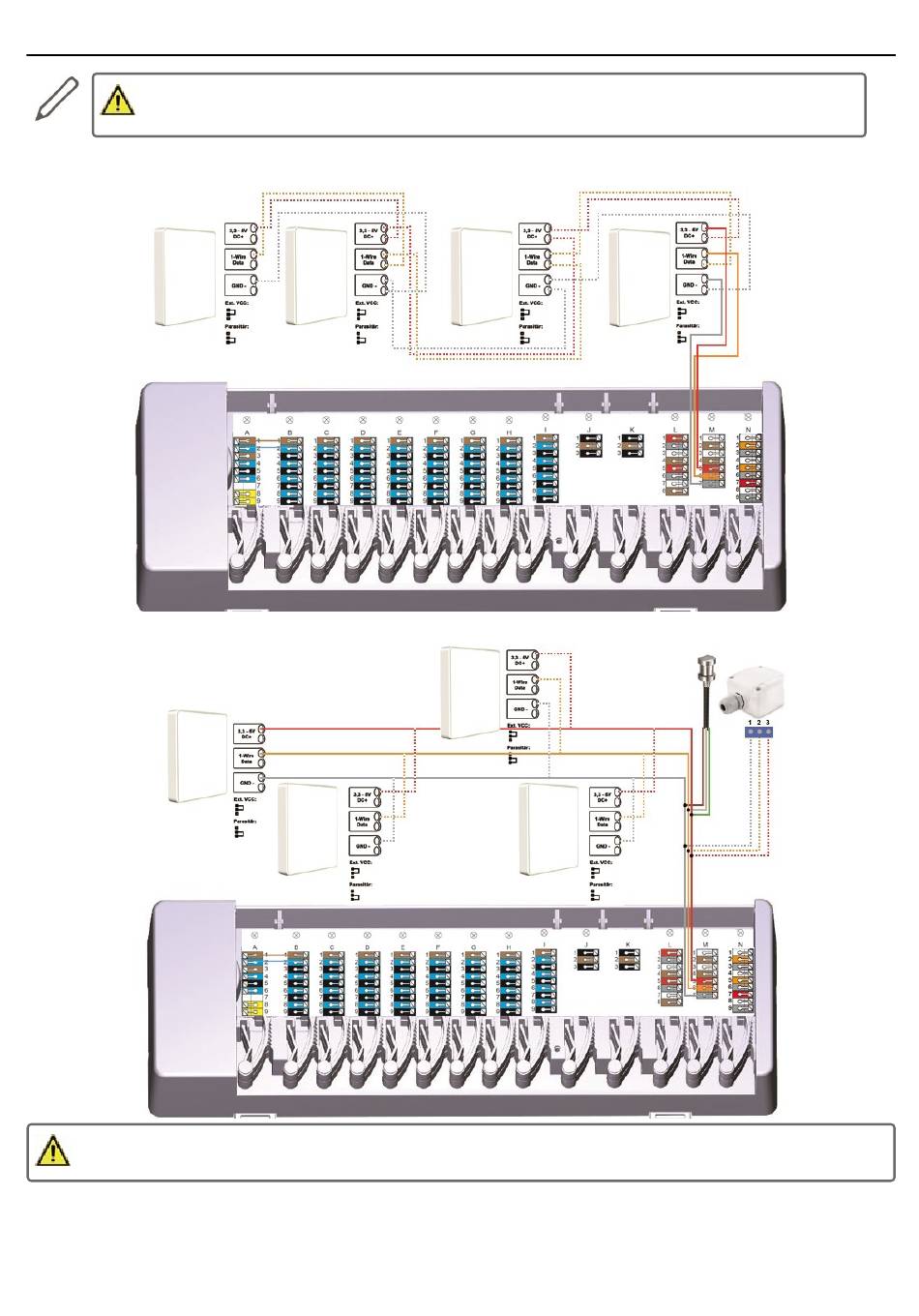

Beispiel 1: Linie. Die Installation führt von einem zum nächsten Sensor. Für die Verbindungsleitung ist ein Twisted Pair Kabel zu
verwenden.
Beispiel 2: Baumstruktur. Für die Verbindungsleitung ist ein Twisted Pair Kabel zu verwenden.
Im parasitären Betrieb (zwei Leiter), werden nur die Klemmen GND und 1-Wire Data genutzt - der Jumper im 1-Wire Raum-
sensor muss dafür auf die im Gerät beschriebene Position gesteckt werden.
