4. Verbinden Sie die Einheit wie in (Abb. 4) gezeigt, schließen Sie ein DMX-Signalkabel von der DMX "Out"-
Buchse des ersten Gerätes an die "In"-Buchse des zweiten Gerätes an. Wiederholen Sie diesen Vorgang,
um auch das zweite, dritte und vierte Gerät anzuschließen.
5. Beginnen Sie mit der Stromversorgung: Stecken Sie die Stromkabel in die IEC-Buchsen aller Geräte,
stecken Sie dann das andere Ende des Stromkabels in eine geeignete Steckdose, beginnend beim
ersten Gerät. Schalten Sie die Stromversorgung erst ein, wenn das gesamte System eingerichtet und
richtig angeschlossen wurde.
Geräteverbindung
Sie benötigen eine serielle Datenverbindung, um Lichtshows mit einem oder mehreren Geräten mithilfe
eines DMX-512 Controllers oder um synchronisierte Shows mit zwei oder mehreren Geräten zu
veranstalten, die auf einen Master/Slave-Betriebsmodus eingestellt sind. Die Gesamtanzahl von Kanälen,
die von allen Geräten an einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von
Geräten, die die Datenverbindung unterstützen kann.
Wichtig:
Geräte an einer seriellen Datenverbindung müssen mit einer einzigen Leitung
verbunden werden. Zur Erfüllung des EIA-485 Standards sollten nicht mehr als 30 Geräte an
eine Datenverbindung angeschlossen werden. Werden mehr als 30 Geräte an eine
serielle Datenverbindung ohne Nutzung eines galvanisch getrennten DMX-Splitters
angeschlossen, kann dies zu einer Verschlechterung des digitalen DMX-Signals führen.
Empfohlener Höchstabstand der DMX-Datenverbindung: 100 Meter
Empfohlene Höchstanzahl von Expressions an einer DMX-Datenverbindung: 30 Geräte
Datenverkabelung
Zum Verbinden von Geräten benötigen Sie Datenkabel. DAP Audio zertifizierte DMX-Kabel sind bei Einzel-
/Großhändlern erhältlich oder können selbst zusammengebaut werden. Zur Erstellung eigener
Datenkabel bitte datenfähige Kabel verwenden, die hochwertige Signale leiten können und weniger
anfällig für elektromagnetische Störungen sind.
DAP Audio zertifizierte DMX-Datenkabel
• DAP Audio-Kabel für vielseitige Verwendung.
Bestellnummer FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120 (20 m).
• DAP Audiokabel für den anspruchsvollen Benutzer mit außergewöhnlicher Audioqualität und
Anschluss von
Neutrik®. Bestellnummer FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m).

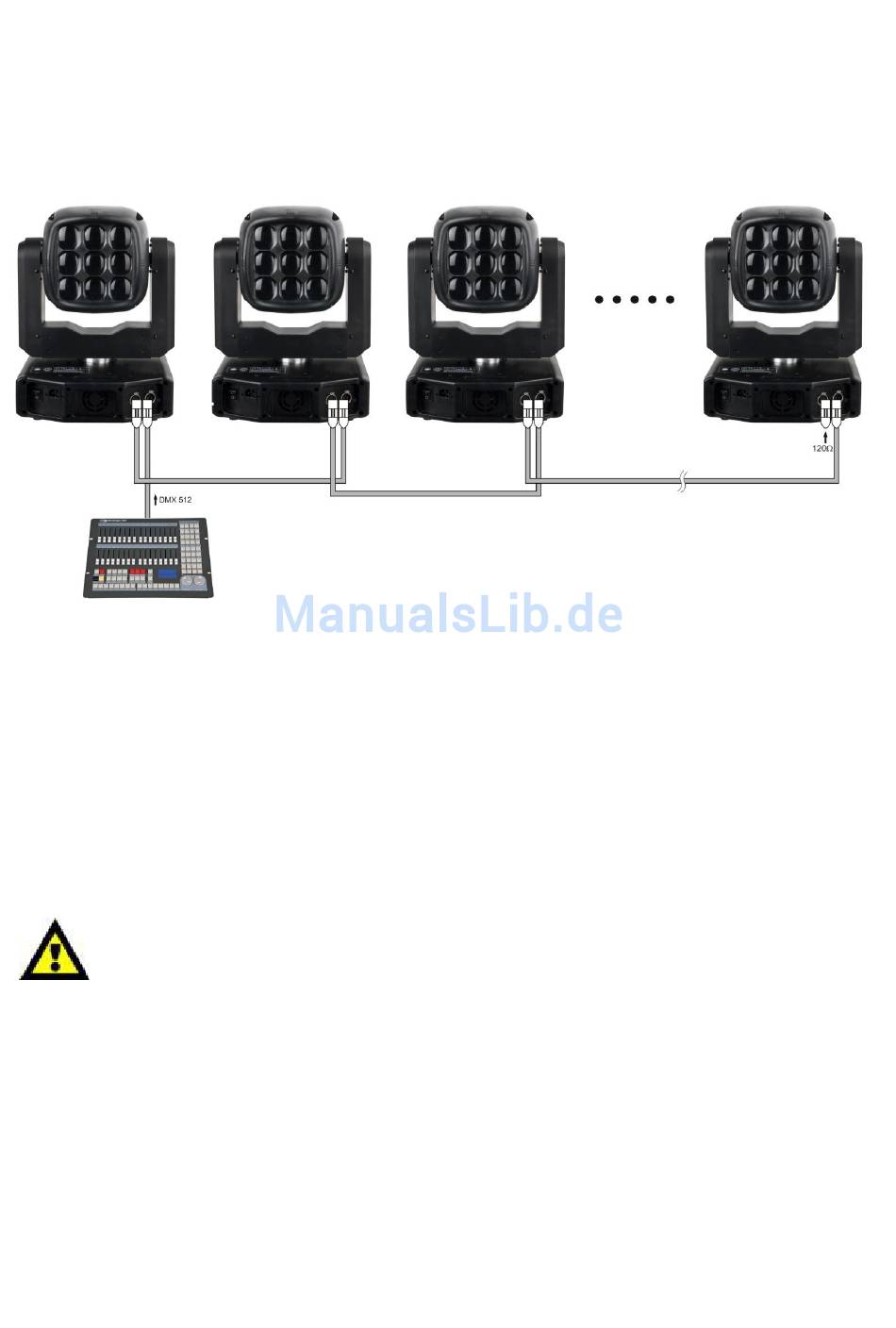

Mehrere Tracker DMX-Einstellung
Hinweis: Schließen Sie alle Kabel an, bevor Sie mit der
Stromversorgung beginnen.
balanziert XLR/M 3 p. > XLR/F 3 p.
9
Abb. 4
