SHOWTEC 30257 Handbuch
Verwandte Anleitungen für SHOWTEC 30257
Inhaltszusammenfassung für SHOWTEC 30257

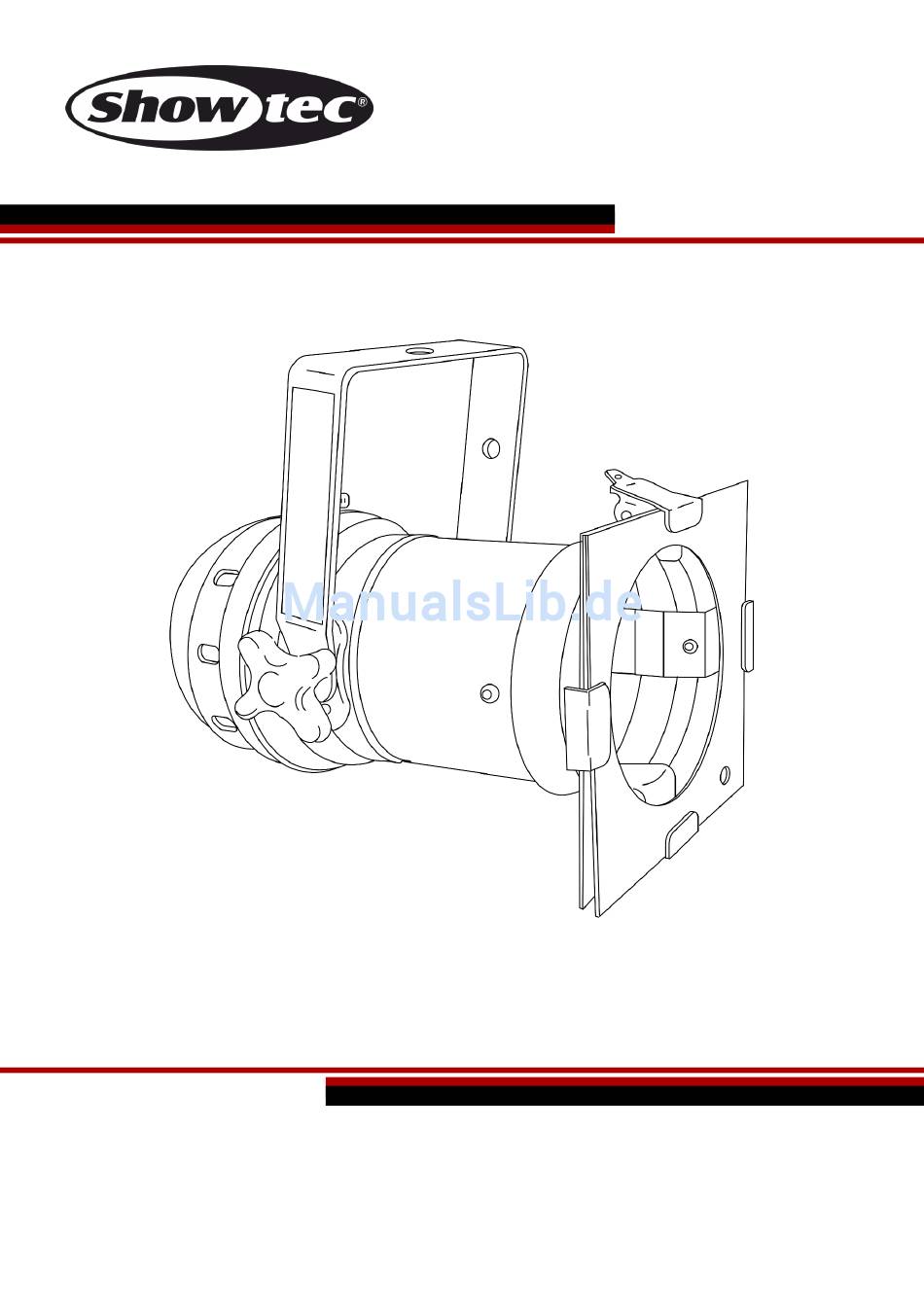

- Seite 1 HANDBUCH DEUTSCH Parcan 46 Pro Bestellnummer: 30257/30258 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Beschreibung des Geräts ..............................7 Übersicht ..................................7 Lampenfassung ................................8 Installation ................................... 8 Installation der Lampe ..............................9 Setup und Betrieb ................................10 Halteklammer für den Farbrahmen.........................10 Wartung .....................................10 Fehlersuche ..................................11 Kein Licht ..................................11 Technische Daten ................................12 Abmessungen ..................................13 Bestellnummer: 30257/30258... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Parcan 46 Pro mit Schuko-Netzkabel (0,8 m) ● Farbrahmen ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. ● Stellen Sie immer sicher, dass der Bereich unter der Installation für gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Bestellnummer: 30257/30258... - Seite 6 Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU BLACK SILBER NEUTRAL GELB-GRÜN GRÜN GRÜN SCHUTZERDUNG Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist! Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Bestellnummer: 30257/30258...
-
Seite 7: Rückgabe
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert. Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren. Bestellnummer: 30257/30258... -
Seite 8: Beschreibung Des Geräts
Eingangsspannung: 240 V, 50 Hz ● Leistungsaufnahme: 90 W ● Lampenfassung: E27 ● Gehäuse: Metall & flammfester Kunststoff ● Farbe: Poliert (30257), Schwarz (30258) ● Anschlüsse: Schuko-Netzkabel (0,8 m) ● Abmessungen: 315 x 194 x 240 mm (LxBxH) ● Gewicht: 1 kg Optionales Zubehör: 30253 –... -
Seite 9: Lampenfassung
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Bestellnummer: 30257/30258... -
Seite 10: Installation Der Lampe
Parcan 46 Pro Installation der Lampe Der Showtec Parcan 46 Pro benötigt die Par 30 E27 Spot Osram Lampe mit 75 W (Bestellnummer 80120) und die Par 30 E27 Flood Osram Lampe mit 75 W (Bestellnummer 80121). Verwenden Sie ausschließlich geeignete Lampen. -
Seite 11: Setup Und Betrieb
Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Reinigen Sie die Linse mit Glasreiniger und einem weichen Tuch. Verwenden Sie keinen Alkohol oder Lösungsmittel. Da Nebelfluid generell Rückstände hinterlässt und so die Lichtleistung schnell verringert, sollte die Bestellnummer: 30257/30258... -
Seite 12: Fehlersuche
Netz. 04) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 05) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Problem Mögliche Ursache(n) Lösung... -
Seite 13: Technische Daten
80120 – Par 30 E27 Spot Osram 80121 – Par 30 E27 Fluter Osram Lampenfassung: Gehäuse: Metall & flammfester Kunststoff Farbe: Poliert (30257), Schwarz (30258) Anschlüsse: Schuko-Netzkabel (0,8 m) Max. Umgebungstemperatur t 25°C Max. Gehäusetemperatur t 80°C Mindestabstand: Mindestabstand zu brennbaren 0,5 m Oberflächen:... -
Seite 14: Abmessungen
Parcan 46 Pro Abmessungen Bestellnummer: 30257/30258... - Seite 15 Parcan 46 Pro Bestellnummer: 30257/30258...
- Seite 16 ©2017 Showtec...
