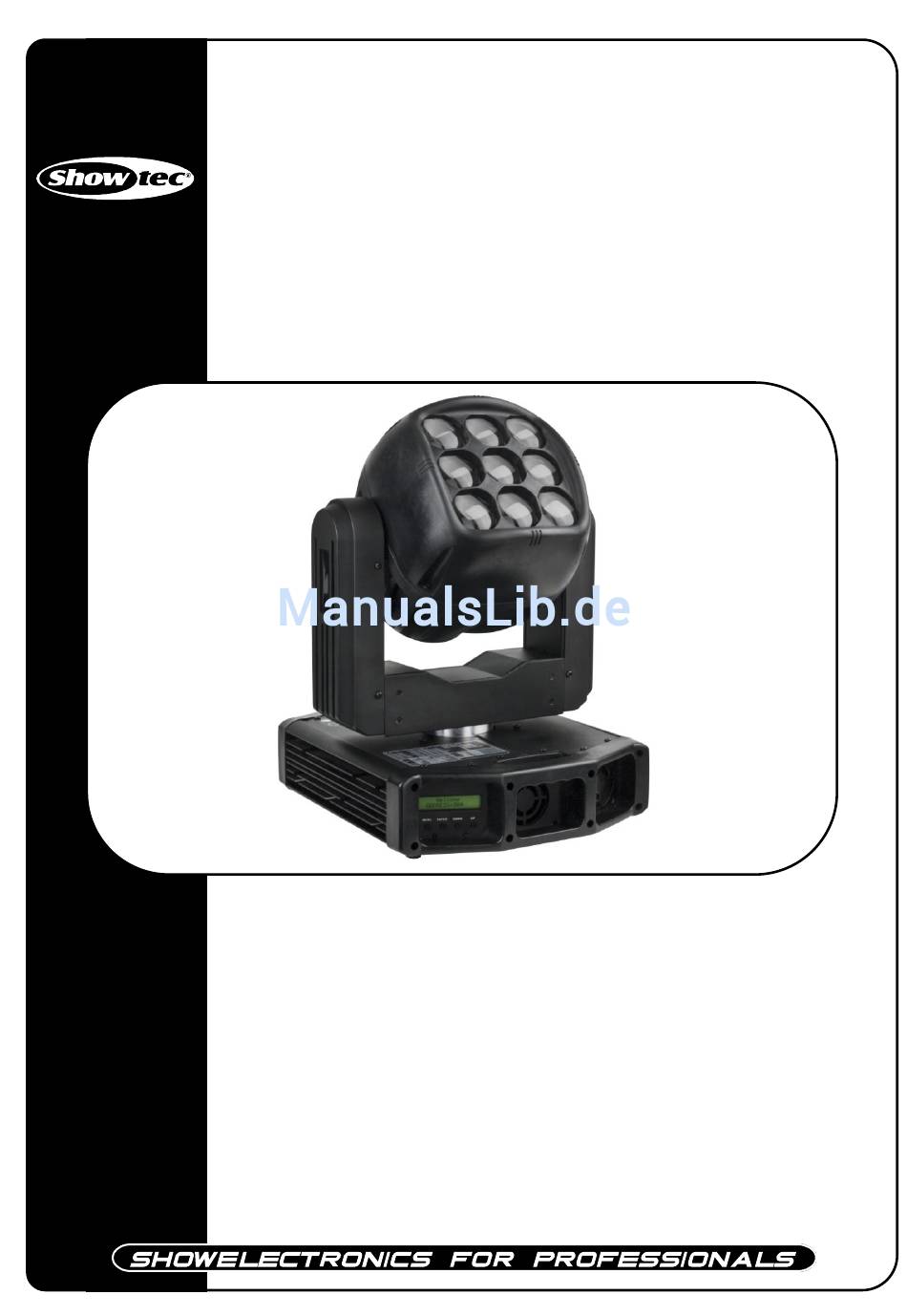

- Seite 1 Tracker 300 ORDERCODE 41381 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Für weitere Informationen: iwant@showtec.info Showtec bietet einige der Produkte mit der besten Qualität und dem besten Preis an, die momentan auf dem Markt erhältlich sind. Entscheiden Sie sich also auch das nächste Mal wieder für Showtec, wenn Sie auf der Suche nach weiteren großartigen Beleuchtungsgeräten sind.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Tracker 300 Produktanleitung ™ Warnung.................…...……………..…………………………..…………..….…………. Sicherheitsanweisungen……………………………………………………………………………………………………...………. Betriebsbestimmungen.……………………………………………………………………………………………………….... Montage.………………………………………………………………………………………………………………………………… Vorgehensweise für die Rückgabe…………………………………………………………………..........Reklamationen…………………………………………………………………................Beschreibung................…...………………………………………….…………………….. Features und Überblick …………………………….……………….………….……….……….…………………….………….….. Rückseite…………………………………………………...…...….……………….…………………...…………………….………... Installation................…...…………………………………………………………..……..…. Aufstellung und Bedienung..............……..………………………………………………………… Steuermodi…………………………………………………………………………………………………….……..……………..Ein Tracker (Integrierte Programme)…………………………….……………….…………..…..………………....Ein Tracker (Sound-Steuerung)…………………………………..………………..…………………….……..…………….. Mehrere Tracker (Master/Slave-Steuerung).……………………………………………….……………......Mehrere Tracker (DMX -Steuerung)……………………………………………………………….…..………..……………... -
Seite 4: Warnung
Karton und sämtliche Verpackungsmaterialien auf. Für den Fall, dass ein Produkt an die Fabrik zurückgeschickt werden muss, ist es wichtig, dass dies in der Originalverpackung geschieht. Im Lieferumfang Ihres Produktes sind enthalten: • Showtec Tracker 300 mit Netzkabel 1,75 m • Schnellverriegelungshalterung und M10 Muttern • Bedienungsanleitung LED Erwartete Lebensdauer LEDs verlieren im Laufe der Zeit nach und nach an Helligkeit. - Seite 5 Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat. Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß funktionieren, schalten Sie es bitte sofort aus. Verpacken Sie das Gerät sicher (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler.
-
Seite 6: Betriebsbestimmungen
Das Gerät entspricht der Schutzklasse I. Deshalb ist es unbedingt notwendig, das der gelb/grüne Schutzleiter an den Erdleiter angeschlossen wird. Reparaturen, Instandhaltung und elektrischer Anschluss müssen von einem qualifizierten Techniker durchgeführt werden. GARANTIE: Bis ein Jahr nach Erwerb. ACHTUNG! AUGENVERLETZUNGEN! Schauen Sie nie direkt in die Lichtquelle. -
Seite 7: Vorgehensweise Für Die Rückgabe
Stromanschlüsse Schließen Sie das Gerät mit dem Stecker an das Stromnetz an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU-Kabel UK-Kabel US-Kabel Steckpol BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB/GRÜN GRÜN... -
Seite 8: Beschreibung
Gerätebeschreibung Features Der Showtec Tracker 300 ist ein Movinghead mit hohem Output und großartigen Effekten. • Niedriger Stromverbrauch • Geringere Hitzeentwicklung • Automatisches Korrektursystem für Schwenk- und Kippbewegungen • insgesamt 9 LEDs (jede 6 W/1400 mA) • Strahlungswinkel 5 Grad •... -
Seite 9: Rückseite
Rückseite Abb. 2 3) IEC-Stromkabel + Sicherung 4 A 250 V 4) On/Off 5) DMX-Signalanschluss (OUT/AUS) 3-polig 6) DMX-Signalanschluss (IN/EIN) 3-polig Installation Entfernen Sie das gesamte Verpackungsmaterial vom Tracker 300. Kontrollieren Sie, dass der gesamte Schaumstoff und die Kunststoffpolsterung entfernt wurden. Schließen Sie alle Kabel an. Schalten Sie die Stromversorgung erst ein, wenn das gesamte System eingerichtet und richtig angeschlossen wurde. -
Seite 10: Mehrere Tracker (Master/Slave-Steuerung)
Mehrere Tracker (Master/Slave-Steuerung) 1. Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation mindestens 0,5 Meter an allen Seiten freilassen. 2. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss des Trackers. Die Steckerpole: Erde Signal - Signal + 3. -
Seite 11: Mehrere Tracker Dmx-Einstellung
4. Verbinden Sie die Einheit wie in (Abb. 4) gezeigt, schließen Sie ein DMX-Signalkabel von der DMX "Out"- Buchse des ersten Gerätes an die "In"-Buchse des zweiten Gerätes an. Wiederholen Sie diesen Vorgang, um auch das zweite, dritte und vierte Gerät anzuschließen. 5. -
Seite 12: Bedienfeld
Der Tracker 300 kann mit einem Controller im Steuerungsmodus oder ohne Controller im Stand-Alone- Modus betrieben werden. Bedienfeld Abb. 5 A. LCD-Display D. Down-Taste B. MENU-Taste E. Up-Taste C. ENTER-Taste Steuer-Modus Die Geräte sind individuell an eine Datenverbindung adressiert und an den Controller angeschlossen. Die Geräte reagieren auf das DMX-Signal des Controllers. -
Seite 13: Menü-Überblick
Menü-Überblick... -
Seite 14: Hauptmenü-Optionen
Hauptmenü-Optionen 1. Intro DMX-Adressierung In diesem Menü können Sie die DMX-Adressierung einrichten. 1) Menu drücken, bis auf dem Display erscheint: Intro 2) Drücken Sie Enter und begeben Sie sich mit den Up/Down-Tasten zum Address-Menü. 3) Enter drücken, um dieses Menü zu öffnen. Sie können 512 verschiedene DMX-Adressen wählen. Die Up/Down-Tasten zum Auswählen der gewünschten Adresse zwischen 000 und 512 nutzen. -
Seite 15: Modus Integrierte Programme
Modus Integrierte Programme Mit diesem Menü können Sie 4 verschiedene Programme für den Betrieb des Trackers wählen. 1) Menu drücken, bis auf dem Display erscheint: Intro 2) Drücken Sie Enter und begeben Sie sich mit den Up/Down-Tasten zum Operations-Menü. 3) Enter drücken, um dieses Menü zu öffnen. Das Menü scrollen, bis auf dem Display Auto_1, Auto_2, Sound_1 oder Sound 2 erscheint. -
Seite 16: Display-Modus
Display-Modus 1) Menu drücken, bis auf dem Display erscheint: Intro 2) Enter drücken und sich mit den Up/Down-Tasten zum Display-Menü begeben. 3) Enter drücken, um dieses Menü zu öffnen. Sie können die Modi 60_close oder Bright wählen. Mit den Up/Down-Tasten einen Modus auswählen. 4) Nach Einstellung des gewünschten Modus die Enter-Taste drücken, um sie abzuspeichern. -
Seite 17: Special
4. Special 1) Menu drücken, bis auf dem Display erscheint: Special 2) Enter drücken und mit den Up/Down-Tasten wählen: Black oder Reset. 3) Enter drücken, um dieses Menü zu öffnen. Mit den Up/Down-Tasten die gewünschte Einstellung vornehmen. 4) Nach Einstellung des gewünschten Modus die Enter-Taste drücken, um sie abzuspeichern. 5. -
Seite 18: Dmx-Kanäle
DMX-Protokoll 30 Kanäle (Advanced) Kanal 1 - Horizontale Bewegung (Schwenk) Den Schieber nach oben schieben, um den Kopf horizontal zu bewegen (SCHWENK). Graduelle Einstellung des Kopfes von jedem Ende des Schiebers zum anderen (0-255, 128-Mitte). Der Kopf kann um 530° gedreht werden und an jeder beliebigen Position gestoppt werden. Kanal 2 - Feinschwenk 16 Bit Kanal 3 - Vertikale Bewegung (Neigung) Den Schieber nach oben schieben, um den Kopf vertikal zu bewegen (Neigung). - Seite 19 54-59 60-65 66-71 72-77 78-83 84-89 90-95 96-101 102-107 108-113 114-119 120-125 126-131 132-137 138-143 144-149 150-155 156-161 162-167 168-173 174-179 180-185 186-191 192-197 198-203 204-209 210-215 216-221 222-227 228-233 234-239 240-255 Kanal 10 – Kanalfunktionen Wenn eine der Funktionen 20-39 eingegeben ist, muss diese Funktion zunächst desaktiviert werden, bevor das Gerät normal funktioniert.
- Seite 20 180-199 Keine Funktion 200-219 Reset (Aktivierung nach 3 Sekunden) 220-255 Keine Funktion Kanal 11 - Chase (Verfolgung) Offen/Weiß 10-19 Chase 1 20-29 Chase 2 30-39 Chase 3 40-49 Chase 4 50-59 Chase 5 60-69 Chase 6 70-79 Chase 7 80-89 Chase 8 90-99 Chase 9...
- Seite 21 Kanal 19 – Dimmerintensität LED 4 0-255 Von Schwarz bis zur hellsten Einstellung Kanal 20 – Strobe (Dimmer LED 4 muss offen sein 0-255 Shutter offen Kanal 21 – Dimmerintensität LED 5 0-255 Von Schwarz bis zur hellsten Einstellung Kanal 22 – Strobe (Dimmer LED 5 muss offen sein 0-255 Shutter offen Kanal 23 –...
-
Seite 22: Kanäle (Pixel)
DMX-Protokoll 21 Kanäle (Pixel) Kanal 1 - Horizontale Bewegung (Schwenk) Den Schieber nach oben schieben, um den Kopf horizontal zu bewegen (SCHWENK). Graduelle Einstellung des Kopfes von jedem Ende des Schiebers zum anderen (0-255, 128-Mitte). Der Kopf kann um 530° gedreht werden und an jeder beliebigen Position gestoppt werden. Kanal 2 - Feinschwenk 16 Bit Kanal 3 - Vertikale Bewegung (Neigung) Den Schieber nach oben schieben, um den Kopf vertikal zu bewegen (Neigung). - Seite 23 54-59 60-65 66-71 72-77 78-83 84-89 90-95 96-101 102-107 108-113 114-119 120-125 126-131 132-137 138-143 144-149 150-155 156-161 162-167 168-173 174-179 180-185 186-191 192-197 198-203 204-209 210-215 216-221 222-227 228-233 234-239 240-255 Kanal 10 – Kanalfunktionen Wenn eine der Funktionen 20-39 eingegeben ist, muss diese Funktion zunächst desaktiviert werden, bevor das Gerät normal funktioniert.
- Seite 24 200-219 Reset (Aktivierung nach 3 Sekunden) 220-255 Keine Funktion Kanal 11 - Chase (Verfolgung) Offen/Weiß 10-19 Chase 1 20-29 Chase 2 30-39 Chase 3 40-49 Chase 4 50-59 Chase 5 60-69 Chase 6 70-79 Chase 7 80-89 Chase 8 90-99 Chase 9 100-109 Chase 10...
-
Seite 25: Kanal 3 -Schwenk/Kipp-Geschwindigkeit
Kanal 21 – Dimmerintensität LED 9 0-255 Von Schwarz bis zur hellsten Einstellung DMX-Protokoll 10 Kanäle (Basic) Kanal 1 - Horizontale Bewegung (Schwenk) Den Schieber nach oben schieben, um den Kopf horizontal zu bewegen (SCHWENK). Graduelle Einstellung des Kopfes von jedem Ende des Schiebers zum anderen (0-255, 128-Mitte). Der Kopf kann um 530 °... - Seite 26 54-59 60-65 66-71 72-77 78-83 84-89 90-95 96-101 102-107 108-113 114-119 120-125 126-131 132-137 138-143 144-149 150-155 156-161 162-167 168-173 174-179 180-185 186-191 192-197 198-203 204-209 210-215 216-221 222-227 228-233 234-239 240-255 Kanal 8 – Kanalfunktionen Wenn eine der Funktionen 20-39 eingegeben ist, muss diese Funktion zunächst desaktiviert werden, bevor das Gerät normal funktioniert.
- Seite 27 180-199 Keine Funktion 200-219 Reset (Aktivierung nach 3 Sekunden) 220-255 Keine Funktion Kanal 9 - Chase (Verfolgung) Offen/Weiß 10-19 Chase 1 20-29 Chase 2 30-39 Chase 3 40-49 Chase 4 50-59 Chase 5 60-69 Chase 6 70-79 Chase 7 80-89 Chase 8 90-99 Chase 9...
-
Seite 28: Kanaleinstellungen
Kanaleinstellungen Keine Funktion Keine Funktion Abb. 6 Abstrahlwinkel Abb. 7... -
Seite 29: Instandhaltung
3. Mechanisch bewegliche Teile wie Achsen, Ösen und Andere dürfen keine Verschleißspuren aufweisen. 4. Das Netzkabel darf nicht beschädigt oder verschlissen sein. Der Showtec Tracker 300 benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird das vom Gerät abgegebene Licht stark reduziert. - Seite 30 Problem Mögliche Ursache(n) Behebung Ein oder mehrere Gerät wird nicht mit Strom versorgt · Prüfen Sie, dass der Strom Geräte sind eingeschaltet ist und dass die Kabel vollständig außer eingesteckt sind. Betrieb. Hauptsicherung durchgebrannt. · Sicherung ersetzen. Geräte sind Der Controller ist nicht ·...
-
Seite 31: Produktspezifikationen
Produktspezifikationen Modell: Showtec Tracker 300 Spannung: 240 V-50 Hz (CE) Stromverbrauch: 100 W Sicherung: F 3 A/250 V Abmessungen: 390 x 320 x 450 mm (LxBxH) Gewicht: 17 kg Bedienung und Programmierung DMX OUT: Steckerpol 1 Erde, Pol 2 (-), Pol 3 (+) Einrichtung und Adressierung: LED-Bedienfeld DMX-Kanäle: 10, 21 oder 30...
