Mehrere Tracker (Master/Slave-Steuerung)
1. Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation
mindestens 0,5 Meter an allen Seiten freilassen.
2. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss des Trackers.
Die Steckerpole:

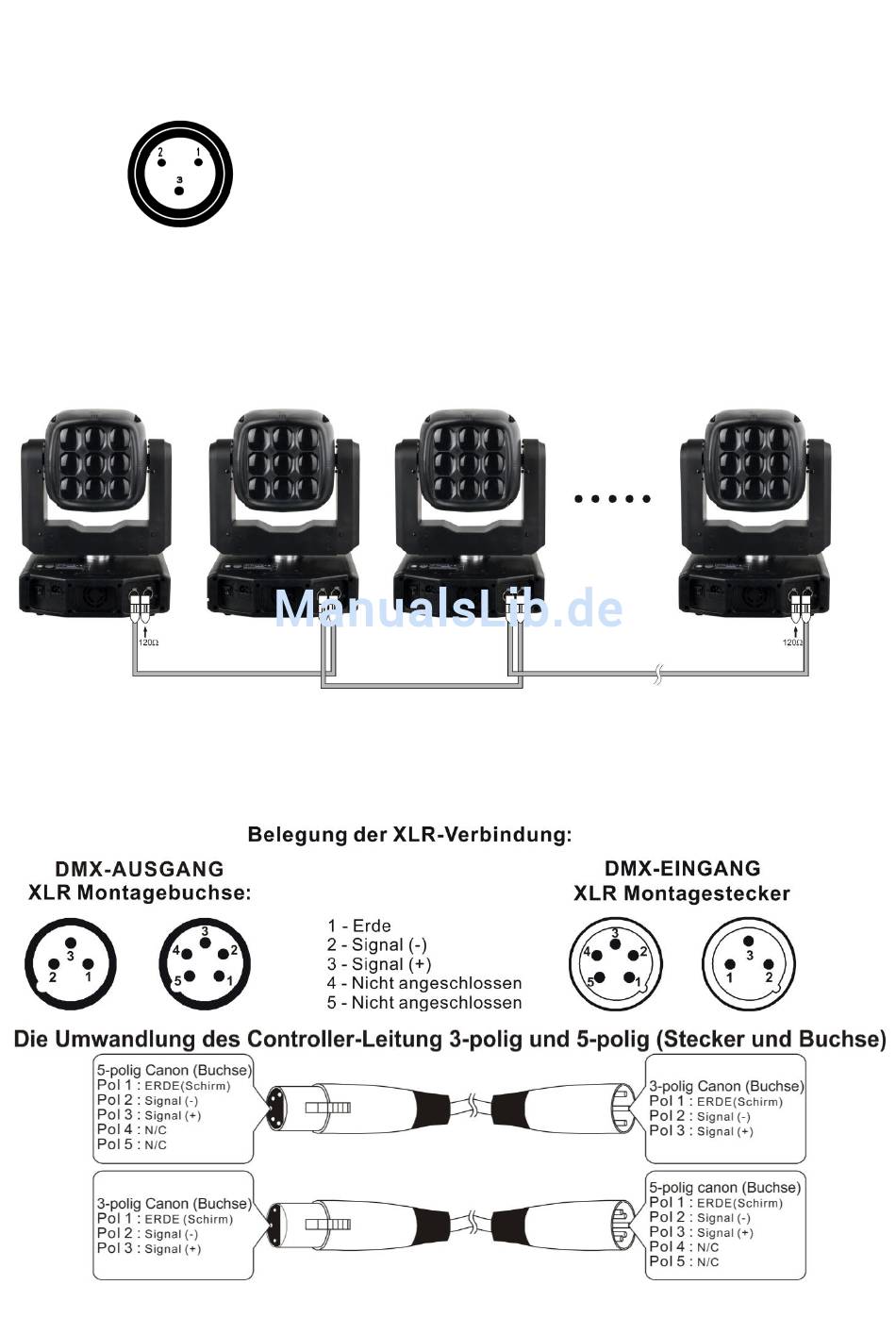

3. Verbinden Sie die Einheit wie in (Abb. 3) gezeigt, schließen Sie ein DMX-Signalkabel von der DMX "Out"-
Buchse des ersten Geräts an die "In"-Buchse des zweiten Gerätes an. Wiederholen Sie diesen Vorgang,
um auch das zweite, dritte und vierte Gerät anzuschließen.
Sie können dieselben Funktionen am Mastergerät, wie auf Seite 13 beschrieben, vornehmen
(Integrierte Programme, oder Musiksteuerung). Das heißt, dass Sie am Mastergerät Ihren gewünschten
Betriebsmodus einstellen können und alle Slavegeräte werden genau wie das Mastergerät
Mehrere Tracker (DMX-Steuerung)
1.
Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation
mindestens 1 Meter an allen Seiten freilassen.
2.
Benutzen Sie immer ein Sicherheitskabel (Bestellnummer 70140/70141).
3. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss des Trackers und anderer Geräte.
1.
Erde
2.
Signal -
3.
Signal +
Mehrere Tracker (Master/Slave-Steuerung)
8
reagieren.
Abb. 3
