Schaltschrankaufbau - Keba ServoOne SO84.040.S Betriebsanleitung

Geräteeinbau
Id.-Nr.: 1101.01B.6-00 Stand: 04/2020
3.2

Schaltschrankaufbau

Die Platzierung der Komponenten im Schaltschrank hat wesentlichen Einfluss auf die un-
gestörte Anlagen- und Maschinenfunktion. Folgende Punkte sollten Sie bei Ihrer Planung
berücksichtigen:
Bewerten Sie die zum Einsatz kommenden Baugruppen hinsichtlich ihrer EMV-
y
Verträglichkeit.
y Teilen Sie den Schaltschrank in Zonen unterschiedlichen Leistungs- und Störni-
veaus auf.
y Halten Sie bei störempfindlichen Geräten einen Mindestabstand von 200 mm
zu folgenden Komponenten ein:
− Antriebsregler
− Eingangs- und Ausgangsdrosseln, Transformatoren
− Netz-, Motor-, DC-Leistungsversorgungs- und Bremswiderstandsleitungen
(auch wenn geschirmt)
− Relais und Schütze (auch wenn entstört)
y Verwenden Sie bei geringen Abständen zur Schirmung Trennbleche, die direkt
und leitfähig auf der Montageplatte befestigt werden.
y Falls ein Motorschütz oder eine Motordrossel verwendet wird, sollte die Kom-
ponente direkt am Antriebsregler platziert werden.
y Verwenden Sie in Schaltschränken keine Leuchtstofflampen, da sie hochfre-
quente Störungen aussenden.
y Versehen Sie Schütze, Relais, Magnetventile, geschaltete Induktivitäten und
Kapazitäten mit Entstörgliedern.
y Das Netzfilter muss möglichst dicht und großflächig an der Einspeisestelle
auf die Monatageplatte montiert werden. Die Montageplatte muss mit dem
Zentralenerdungspunkt niederohmig verbunden sein. An der Netzeingangsseite
des Filters dürfen keine ungefilterten Leitungen verlegt werden, damit keine
Störungen eingekoppelt werden.
Betriebsanleitung SevoOne Versorgungseinheit
12 9
10
5
6
4
8
1
7
Legende
1) Netzleitung
2) Hauptschalter
3) Sicherungen
4) Netzfilter
Nicht entstörte Leitungen müssen mindestens mit einem
Abstand von 200 mm zur Netzeingangsseite des Filters
verlegt werden, damit keine Störungen eingekoppelt
werden.
5) Leitungsschutzschalter

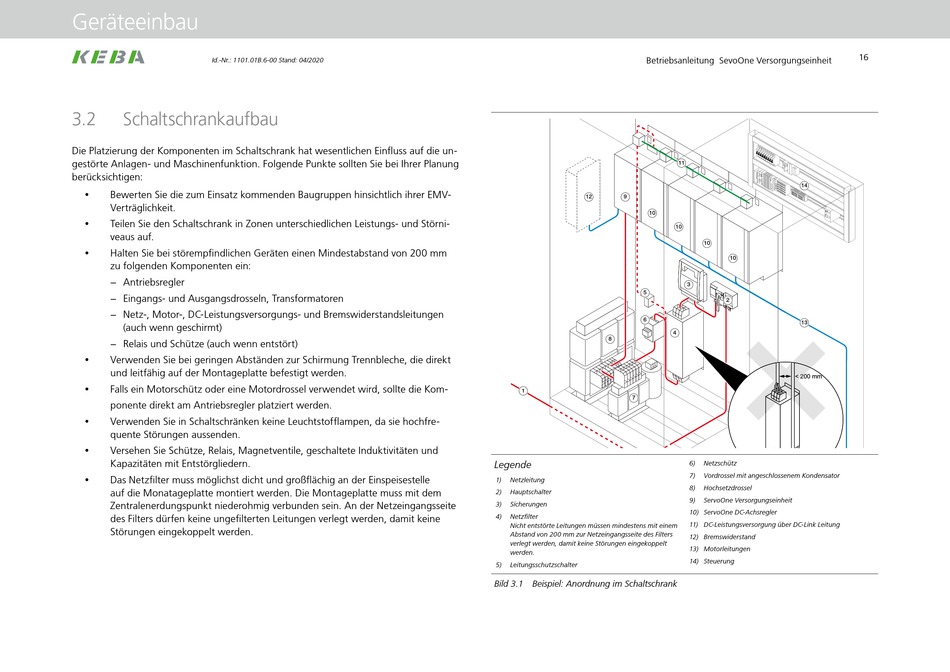

Bild 3.1 Beispiel: Anordnung im Schaltschrank
11
PWR
LOCK CF
14
Power COM
Data
Status
Reset
10
10
10
3
0 1
OF ON
F
2
0
13
< 20 < 200 mm
6) Netzschütz
7) Vordrossel mit angeschlossenem Kondensator
8) Hochsetzdrossel
9) ServoOne Versorgungseinheit
10) ServoOne DC-Achsregler
11) DC-Leistungsversorgung über DC-Link Leitung
12) Bremswiderstand
13) Motorleitungen
14) Steuerung
16
