A
B
T

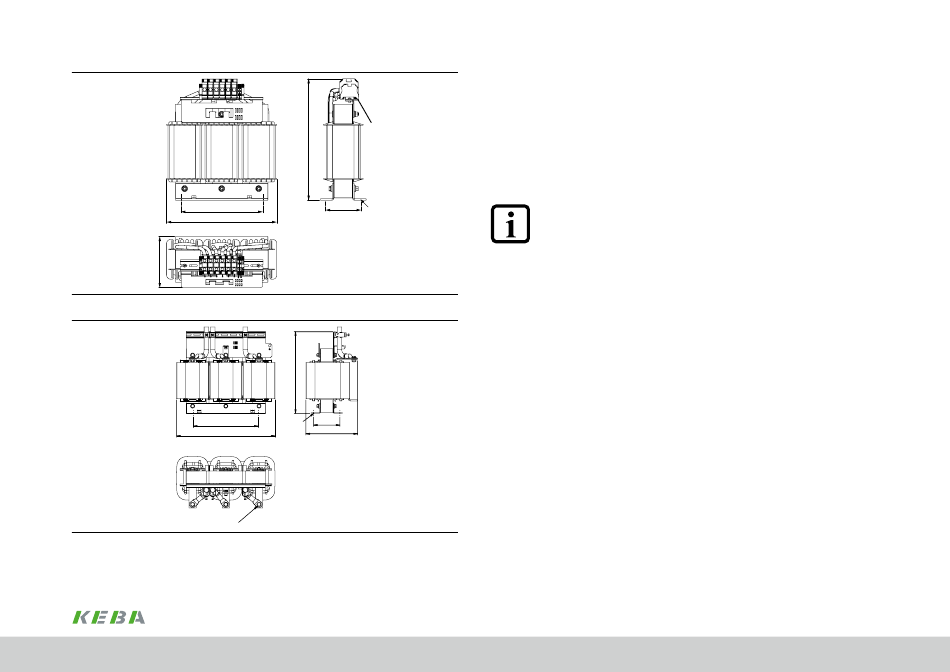

Bild 3.16 Maßzeichnung Hochsetzdrossel beispielhaft für BG5 und BG6a
A
B
ØD2
Bild 3.17 Maßzeichnung Hochsetzdrossel beispielhaft für BG7
Id.-Nr.: 1101.01B.6-00 Stand: 04/2020
Geräteeinbau
H
A1 D1
H
ØD1
A1
T
3.6.2 Kühlung der Hochsetzdrossel
Die Hochsetzdrossel ist ein Hauptwärmeverursacher und als Hotspot-Komponente zu
behandeln. Die Kühlung dieser Komponente erfolgt durch natürliche Luft-Konvektion
(Schwerkraftzirkulation). Um diesen physikalischen Effekt wirkungsvoll auszunutzen, soll-
te diese Komponente im unteren Sockelbereich des Schaltschranks auf stabilen Monta-
geschienen (die von unten einen ungehinderten Luftzug ermöglichen) montiert werden.
Bei der Wahl der Platzierung empfiehlt sich der Bereich des Lufteintritts an der Filtermat-
te oder noch besser am einblasenden Lüfter.
HINWEIS:
Verdrahten Sie zur Temperaturüberwachung unbedingt den in der Wicklung
der Hochsetzdrossel eingebauten Temperatursensor auf die Klemme X5!
