R&S FSU

2.6 LXI-Konfiguration

LAN-LXI (eXtensions for Instrumentation) ist eine Geräteplattform für Messgeräte und
Prüfmittel, die auf der Standard-Ethernet-Technologie basiert. LXI soll als LAN-gestützter
Nachfolger von GPIB die Vorteile von Ethernet mit der Einfachheit und Benutzerfreundlichkeit
von GPIB verbinden.

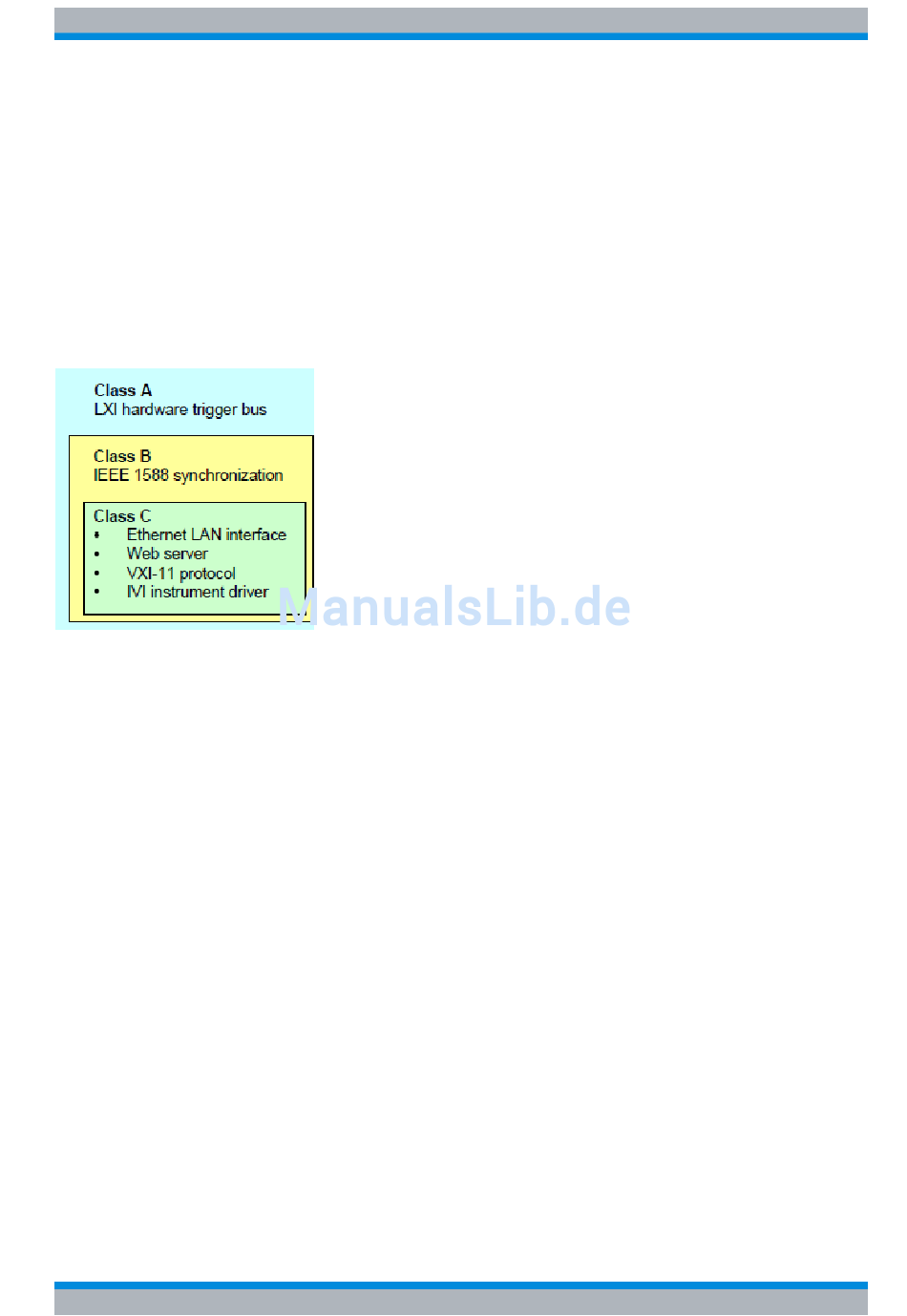

2.6.1 LXI-Klassen und LXI-Funktionalität
LXI-kompatible Geräte werden in die drei Klassen A, B und C eingeteilt, wobei die
Funktionalität der einzelnen Klassen aufeinander aufbaut:
• Geräte der Klasse C weisen eine gemeinsame LAN-Implementierung einschließlich eines
ICMP-Ping-Responders für Diagnosezwecke auf. Die Geräte können über einen Internet-
Browser konfiguriert werden; ein LCI-Mechanismus (LAN Configuration Initialize) setzt die
LAN-Konfiguration zurück. Die Geräte der LXI-Klasse C sollen auch die automatische
Erkennung in einem LAN über das Erkennungsprotokoll VXI-11 und die Programmierung
über IVI-Treiber unterstützen.
• Bei Geräten der Klasse B wird die oben beschriebene Grundfunktionalität durch PTP nach
IEEE 1588 (Precision Time Protocol) und durch die Möglichkeit der Peer-to-Peer-
Kommunikation erweitert. IEEE 1588 stellt sicher, dass alle Geräte innerhalb eines
Netzwerk automatisch auf die präzise Zeit synchronisiert werden; dabei werden Zeitmarke
oder zeitgestützte Synchronisiersignale mit höchster Genauigkeit an alle Instrumente
übermittelt.
• Geräte der Klasse A sind zusätzlich mit dem Hardware-Trigger-Bus mit acht Kanälen
(LVDS-Schnittstelle) ausgestattet, der in dem LXI-Standard definiert ist.
Instrumente der Klassen A und B können über LAN-Meldungen Software-Trigger erzeugen
und empfangen und direkt (und ohne Einbeziehung des Controllers) miteinander
kommunizieren.
Der R&S FSU gehört zur LXI-Klasse C. Neben den allgemeinen Merkmalen der Klasse C
(siehe oben) bietet er folgende LXI-Funktionen:
• Integriertes Dialogfenster LXI Configuration für die LXI-Aktivierung und zum Zurücksetzen
der LAN-Konfiguration (LAN Configuration Initialize, LCI).
Kompakthandbuch 1313.9617.11 - 01
Inbetriebnahme

LXI-Konfiguration

2.39
