R&S FSU
Zweite GPIB-Schnittstelle IEC2 (Option R&S FSP-B10)
Mit der Option R&S FSP-B10, Externe Generatorsteuerung, verfügt das Gerät über einen
zweiten GPIB-Anschluss zur Aussteuerung externer Generatoren.
ATN IFC NRFD
SHIELD SRQ NDAC DAV
12
24
LOGIC GND GND(10) GND(8)
GND(11) GND(9) GND(7)

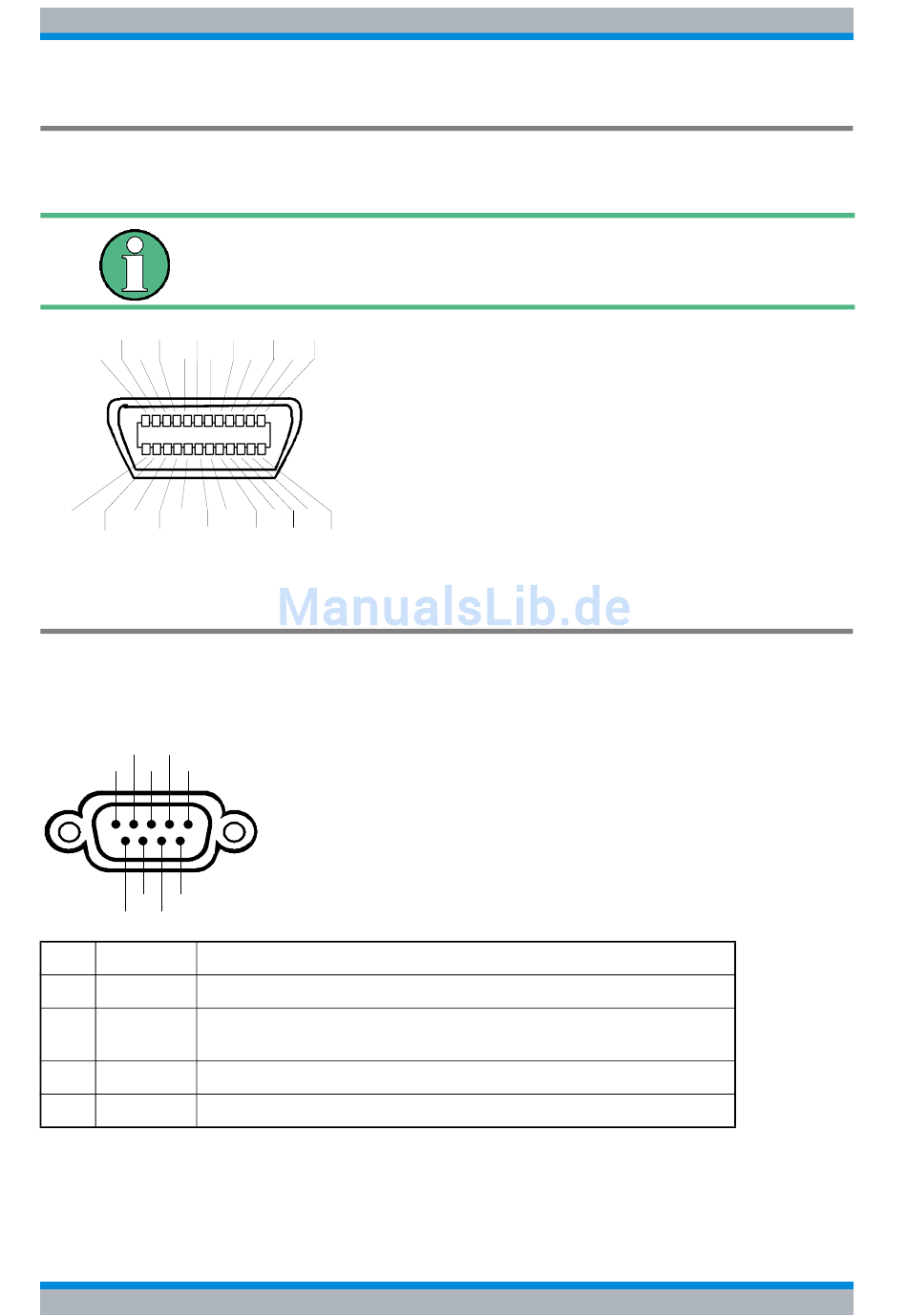

Fig. 1-8 Belegung der zweiten GPIB-Schnittstelle
AUX CONTROL (Option R&S FSP-B10)
Bei eingebauter Option R&S FSP-B10 (externe Generatorsteuerung) besitzt der R&S FSU
eine Buchse mit Steuerleitungen, die die Synchronisierung der Messdatenaufnahme mit dem
Ausgangssignal eines Rohde&Schwarz-Generators ermöglicht.
Blank
n.c.
Trigger n.c.
n.c.
5
1 2 3 4
6 7 8 9
GND GND
GND
GND
Pin Signal Beschreibung
1 n.c. nicht verbunden
2 BLANK Rückmeldung vom Signalgenerator über abgeschlossene Einstellung
der Frequenz
3 TRIGGER Trigger-Signal zur Fortschaltung auf den nächsten Frequenzpunkt
6...9 GND Masse
Fig. 1-9 Belegung der Buchse AUX CONTROL
1.18
Die Fernsteuerung des R&S FSU wird über die zweite GPIB-
Schnittstelle nicht unterstützt.
EOI DIO3 DIO1
DIO4 DIO2
1
13
GND(6) DIO8 DIO6
REN DIO7 DIO5
Front- und Rückansicht
Anschlüsse an der Rückseite
