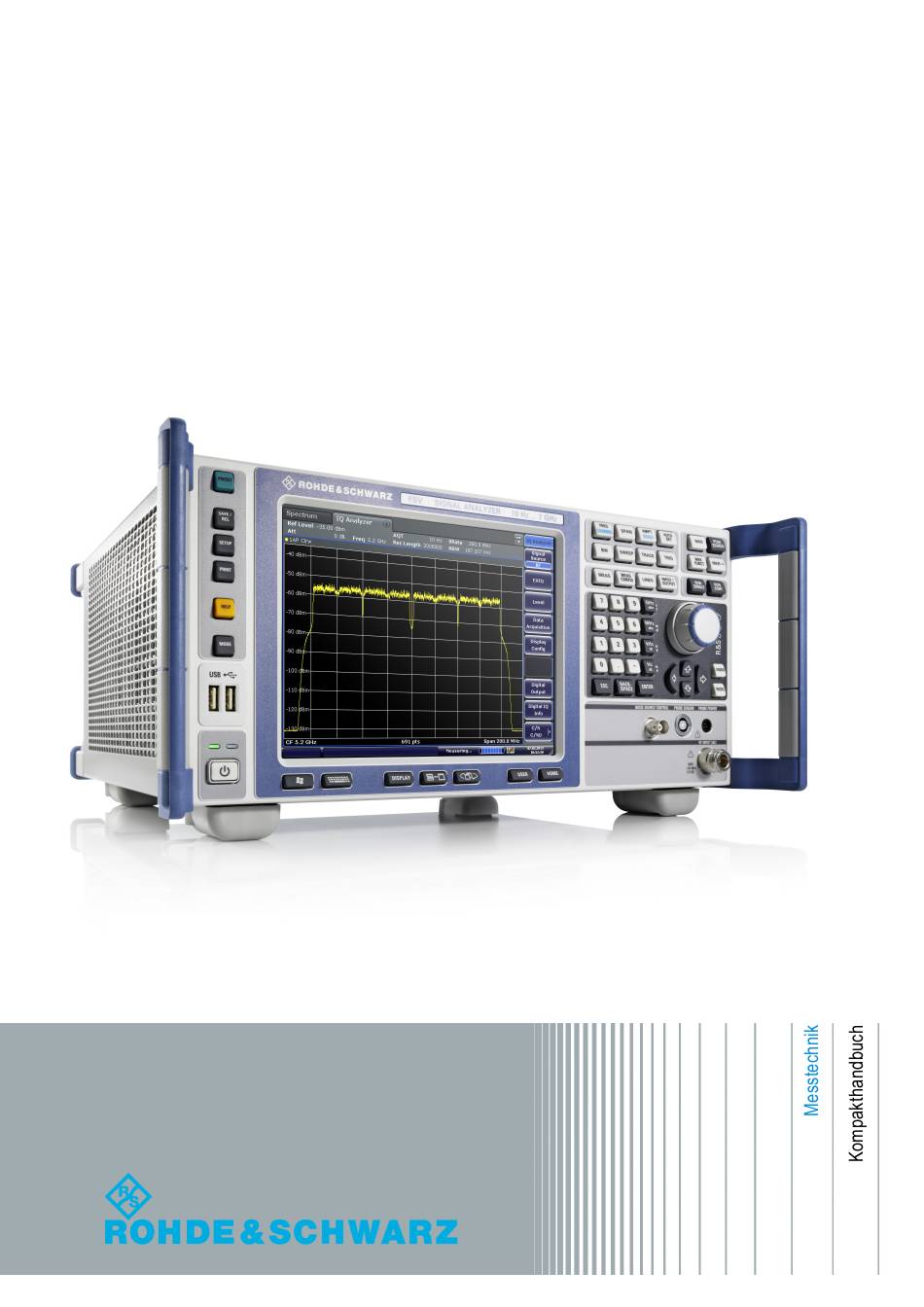

Seite 1 ® R&S Signal- und Spektrumanalysator Kompakthandbuch (=ENÐ3) 1321.3066.03 ─ 01...
Seite 2 Printed in Germany – Änderungen vorbehalten – Daten ohne Genauigkeitsangabe sind unverbindlich. ® R&S ist ein eingetragenes Warenzeichen der Firma Rohde & Schwarz GmbH & Co. KG. Eigennamen sind Warenzeichen der jeweiligen Eigentümer. Im vorliegenden Handbuch werden folgende Abkürzungen verwendet: R&S ® FSV wird abgekürzt als R&S FSV.
Seite 3: Inhaltsverzeichnis
2 Ansicht der Frontplatte und Geräterückwand....15 2.1 Frontplattenansicht................15 2.2 Rückwandansicht................26 3 Betriebsvorbereitung............33 3.1 Inbetriebnahme...................33 3.2 USB-Geräte anschließen..............47 3.3 Externen Monitor anschließen............49 3.4 R&S FSV einrichten................50 3.5 Windows-Betriebssystem..............59 3.6 Netzwerkverbindung (LAN) konfigurieren........62 3.7 LXI konfigurieren................68 3.8 GPIB-Schnittstelle konfigurieren............74 4 Firmware-Update und Installation von Firmware-Optionen ....................76 4.1 Firmware-Update.................76...
Seite 4 7.1 Programmierung der Fernsteuerung – erste Schritte....150 7.2 Komplexere Programmbeispiele.............159 8 Anhang: LAN-Schnittstelle..........174 8.1 Netzwerk konfigurieren..............174 8.2 Gerät über Windows Remote Desktop steuern ......182 8.3 Fernsteuerung starten und beenden..........186 8.4 R&S FSV über Fernsteuerung ausschalten........189 Index...................190 Kompakthandbuch 1321.3066.03 ─ 01...
Seite 5: Einführung
® Einführung R&S Dokumentation im Überblick Einführung Dokumentation im Überblick Die Benutzerdokumentation für den R&S FSV besteht aus folgenden Teilen: ● Kompakthandbuch ● Operating Manuals für Grundgerät und Optionen ● Servicehandbuch ● Online-Hilfe ● Release Notes Kompakthandbuch Dieses Handbuch wird zusammen mit dem Gerät sowohl in gedruckter Form als auch als PDF-Datei (auf der mitgelieferten CD) geliefert.
Seite 6 Dokumentation im Überblick Das Operating Manual für das Grundgerät liefert grundlegende Informationen zur Bedienung des R&S FSV im Allgemeinen sowie über den "Spektrum"-Modus im Besonderen. Außerdem werden hier die Softwareoptionen beschrieben, die die Grundfunktionen für verschiedene Messbetriebsarten erweitern. Die im Kompakt- handbuch dargestellten Messbeispiele werden durch komplexere Messbeispiele erweitert.
Seite 7: Online-Hilfe
Kapitel 5 Documents Online-Hilfe Die Online-Hilfe enthält kontextsensitive Hilfe zur Bedienung des R&S FSV und aller erhältlichen Optionen. Sie beschreibt sowohl den manuellen als auch den fernge- steuerten Betrieb. Die Online-Hilfe ist standardmäßig auf dem R&S FSV installiert, ist aber auch als aufrufbare .chm-Datei auf der mit dem Gerät gelieferten CD ent- halten.
Seite 8: In Diesem Dokument Verwendete Konventionen
® Einführung R&S In diesem Dokument verwendete Konventionen In diesem Dokument verwendete Konventionen 1.2.1 Typografische Konventionen In der vorliegenden Dokumentation gelten die folgenden typografischen Konventi- onen: Konvention Beschreibung "Elemente der grafischen Bedienoberfläche " Alle Namen von Elementen der grafischen Bedienoberfläche auf dem Bildschirm wie Dia- logfelder, Menüs, Optionen, Tasten und Soft- keys sind in Anführungszeichen gesetzt.
Seite 9: Verwendung Des Hilfe-Systems
® Einführung R&S Verwendung des Hilfe-Systems Finger, die Verwendung eines Mauszeigers auf dem Bildschirm oder die Betätigung einer Taste am Gerät oder auf einer Tastatur. Verwendung des Hilfe-Systems Kontextabhängige und allgemeine Hilfe aufrufen ► Die Taste HELP auf der Frontplatte drücken, um den allgemeinen Hilfe-Dialog einzublenden.
Seite 10 ® Einführung R&S Verwendung des Hilfe-Systems Navigieren durch das Inhaltsverzeichnis ● Um durch die angezeigten Inhaltseinträge zu blättern, die Tasten PFEIL NACH OBEN und PFEIL NACH UNTEN verwenden. Einträge, die weitere Einträge beinhalten, werden mit einem Plus-Zeichen gekennzeichnet. ● Für die Anzeige eines Hilfethemas die Taste ENTER drücken. Die Registerkarte "View"...
Seite 11: Neue Funktionen Für R&S Fsp-Benutzer
Neue Funktionen für R&S FSP-Benutzer Neue Funktionen für R&S FSP-Benutzer Der R&S FSV führt neue Funktionen für R&S Signal- und Spektrumanalysatoren ein. Wenn Sie bislang mit einem R&S FSP gearbeitet haben, finden Sie in der nachfolgenden Aufstellung einige nützliche Informationen: ●...
Seite 12 ● Die FSP-Direktaufruftasten zum Starten der Firmware-Optionen wurden ver- schoben und sind nun über die neue FSV-Taste "MODE" verfügbar; bei Auswahl dieser Taste öffnet sich ein Softkey-Menü mit den Anwendungen. ● Der Softkey "Power Sensor" des FSV-K9 und die Steuerung des externen Generators FSV-B10 befinden sich im Menü...
Seite 13 Position. ● Der FSV kann in einem FSP-kompatiblen Modus betrieben werden. In diesem Fall verhält sich der FSV wie ein FSP (z. B. mit derselben Anzahl an Sweep- Punkten, Durchlassbandbreiten wie ein FSP, usw.); bei Eingabe des Befehls *IDN wird das Gerät als FSP dargestellt. Auf diese Weise können FSP-Fern- steuerprogramme weiterverwendet werden.
Seite 14 ® Einführung R&S Neue Funktionen für R&S FSP-Benutzer – Es stehen zusätzliche Messkurven zur Verfügung, die bei Verwendung der Signalidentifizierungsfunktionen "Signal ID" und "Auto ID" genutzt werden können. – Alle verfügbaren Konvertierungsverlust-Tabellen werden zur Auswahl ange- boten; nach der Auswahl werden Gültigkeitsprüfungen durchgeführt. Kompakthandbuch 1321.3066.03 ─...
Seite 15: Ansicht Der Frontplatte Und Geräterückwand
Frontplattenansicht In diesem Kapitel wird die Frontplatte mit allen Funktionstasten und Anschlüssen beschrieben. B ild 2-1 zeigt die Frontplattenansicht des R&S FSV. In den nachfolgenden Abschnit- ten werden diese Elemente ausführlich erläutert. Bild 2-1: Frontplattenansicht Beschreibung Siehe ...
Seite 16 ® Ansicht der Frontplatte und Geräterückwand R&S Frontplattenansicht Beschreibung Siehe Berührungsempfindlicher Bildschirm; K apitel 2.1.2, "Anzeige des berührungsempfindli- Bereich zur Anzeige von Messergeb- chen Bildschirms", auf Seite 20 nissen Zusatzfunktionen zur Anzeige des K apitel 2.1.1, "Funktionstasten auf der Front- Windows-Startmenüs oder der Bild- platte", auf Seite 17 schirmtastatur...
Seite 17: Funktionstasten Auf Der Frontplatte
® Ansicht der Frontplatte und Geräterückwand R&S Frontplattenansicht Beschreibung Siehe Externer Mischer (LO-Ausgang, IF- K apitel 2.1.4, "Optionale Anschlüsse an der Front- Eingang), optional platte", auf Seite 23 HF-Eingang K apitel 2.1.3, "Anschlüsse auf der Frontplatte", auf Seite 22 2.1.1 Funktionstasten auf der Frontplatte Eine ausführliche Beschreibung der entsprechenden Menüs und der übrigen Funk-...
Seite 18 AMPT Referenzpegel, angezeigten Dynamikbereich, HF-Dämpfung und Einheit für die Pegelanzeige einstellen. (SCALE) Pegelabstand und Eingangsimpedanz einstellen. Vorverstärker (Option HF-Vorverstärker, FSV-B22) aktivieren. (SCALE für Spezialanwendungen) AUTO SET Automatische Einstellung des Pegels, der Frequenz oder des Sweep-Modus aktivieren. Auflösebandbreite und Videobandbreite einstellen.
Seite 19 Frequenzzähler (Sig Count) Fester Referenzpunkt für relative Messmarkierungen (Ref Fixed) Rauschmarker (Noise Meas) Phasenhub (Phase Noise) n dB Down-Funktion AM/FM-Audio-Demodulation (mit Option FSV-B3) Maxima-Liste MKR–> Suchfunktionen der Messmarken (Maximum/Minimum der Mess- kurve) Markerfrequenz in die Mittenfrequenz und Markerpegel in den Referenzpegel übernehmen.
Seite 20: Anzeige Des Berührungsempfindlichen Bildschirms
® Ansicht der Frontplatte und Geräterückwand R&S Frontplattenansicht Funktionstaste Zugeordnete Funktionen Ausführung von Funktionen UNDO Letzten Befehl rückgängig machen. Für einige Applikationen nicht verfügbar; zu Einzelheiten siehe die Release Notes. REDO Zuvor rückgängig gemachte Aktion wiederholen. Für einige Applikationen nicht verfügbar; zu Einzelheiten siehe die Release Notes.
Seite 21 ® Ansicht der Frontplatte und Geräterückwand R&S Frontplattenansicht zeigt den berührungsempfindlichen Bildschirm des R&S FSV. In B ild 2-2 K apitel 5, "Einführung in die Bedienung", auf Seite 80 werden die einzelnen Elemente aus- führlich erläutert. Bild 2-2: Elemente des berührungsempfindlichen Bildschirms 1 = Symbolleiste mit Standardfunktionen, z.
Seite 22: Anschlüsse Auf Der Frontplatte
Frontplattenansicht 2.1.3 Anschlüsse auf der Frontplatte In diesem Kapitel werden die Anschlüsse und Schnittstellen des R&S FSV auf der Frontplatte beschrieben. Dabei sind die Namen optionaler Anschlüsse und Schnitt- stellen in Klammern dargestellt. Die meisten Anschlüsse auf der Frontplatte (mit Ausnahme der USB-Anschlüsse) befinden sich unten rechts.
Seite 23: Optionale Anschlüsse An Der Frontplatte
Lautsprecher automatisch ausgeschaltet. Die Buchse und die Lautstärkeregelung sind nur mit der Audio-Demodulator-Option (FSV-B3) verfügbar. Wenn Sie den Audioausgang verwenden wollen, wählen Sie im Menü "In-/Output" (Taste INPUT/OUTPUT) die Option "Video Output" aus. Die Ausgangsspannung (Lautstärke) beträgt 1 V.
Seite 24: Anschlüsse Für Externe Mischer (Ext Mixer, Option Fsv-B21)
Anschlüsse für externe Mischer (EXT MIXER, Option FSV-B21) Externe Mischer können an die Buchsen LO OUT/IF IN und IF IN angeschlossen werden (Option FSV-B21 für die Gerätemodelle R&S FSV 30 und R&S FSV 40). Es können Mischer mit zwei und drei Anschlüssen verwendet werden. Die Mischer...
Seite 25 R&S Frontplattenansicht Mischer mit drei Anschlüssen 1. Verbinden Sie den Ausgang LO OUT / IF IN des R&S FSV mit dem LO- Anschluss des externen Mischers. 2. Verbinden Sie den Eingang IF IN des R&S FSV mit dem IF-Anschluss des externen Mischers.
Seite 26: Rückwandansicht
Rückwandansicht Mischer mit zwei Anschlüssen 1. Verbinden Sie den Ausgang LO OUT / IF IN des R&S FSV mit dem LO/IF- Anschluss des externen Mischers. Der Nennpegel an LO beträgt 15,5 dBm. Wegen der im R&S FSV eingesetzten Weiche kann das ZF-Signal von der Lei- tung abgegriffen werden, die zur Einspeisung des LO-Signals in den Mischer verwendet wird.
Seite 27: Standardanschlüsse Auf Der Rückwand
® Ansicht der Frontplatte und Geräterückwand R&S Rückwandansicht Bild 2-3: Rückwandansicht = LAN = TRIGGER OUTPUT (Option für zusätzliche Schnittstellen, -B5) = IF/VIDEO (Option für zusätzliche Schnittstellen, -B5) = USB (Option für zusätzliche Schnittstellen, -B5) = AUX PORT (Option für zusätzliche Schnittstellen, -B5) 6+7 = Externe Generatorsteuerung (Option B10) = EXT TRIGGER / GATE IN 9+10 = Anschluss DIGITAL BASEBAND INPUT/OUTPUT (Option B17)
Seite 28 Standby-Betrieb ist keine Aufwärmzeit erforderlich. 2.2.1.2 Die LAN-Schnittstelle können Sie benutzen, um den R&S FSV für die Fernsteue- rung, die Druckausgabe und die Datenübertragung an ein lokales Netzwerk anzu- schließen. Aufgrund seiner Belegung eignet sich der RJ-45-Stecker für UTP-STP- Kabel mit verdrillten Doppelleitungen der Kategorie 5 in Sternkonfiguration (UTP ist die englische Abkürzung für ungeschirmte Doppelleitungen, STP steht für...
Seite 29: Optionale Anschlüsse Auf Der Rückwand
2.2.2 Optionale Anschlüsse auf der Rückwand 2.2.2.1 OCXO-Option (FSV-B4) Diese Option erzeugt ein sehr präzises 10-MHz-Referenzsignal mit einem Aus- gangspegel von 0 dBm. Falls diese Option installiert ist und kein externes Signal und keine hochgenaue Referenz verwendet wird, dient dieses Signal als interne Referenz.
Seite 30: Trigger Output (Option Für Zusätzliche Schnittstellen, Fsv-B5)
Hochgenaue Referenz (Option FSV-B14) Als Alternative zur OCXO-Referenz ist eine hochgenaue Referenz (Option FSV-B14) verfügbar. Diese Option erzeugt ein hochgenaues 10-MHz-Refe- renzsignal mit einem Ausgangspegel von ≥ 0 dBm. Falls diese Option instal- liert ist und kein externes Signal verwendet wird, dient dieses Signal als interne Referenz (auch wenn eine OCXO-Referenz installiert ist).
Seite 31: Aux Port (Option Für Zusätzliche Schnittstellen, Fsv-B5)
Störungen liegen. ● Schließen Sie jedes angeschlossene IEC-Bus-Kabel mit einem Gerät oder Steuerrechner ab. 2.2.2.5 AUX PORT (Option für zusätzliche Schnittstellen, FSV-B5) Der 9-polige SUB-D-Stecker liefert Steuersignale für die Ansteuerung externer Geräte. Die Spannungspegel sind TTL-Pegel (5 V). Kontakt...
Seite 32 Ansicht der Frontplatte und Geräterückwand R&S Rückwandansicht Über die GPIB-Schnittstelle kann der externe Generator am R&S FSV angeschlos- sen werden. Der Anschluss AUX PORT wird für die TTL-Synchronisierung benötigt, falls diese vom Generator unterstützt wird. Er ist mit dem Standardanschluss AUX PORT (siehe ...
Seite 33: Betriebsvorbereitung
Betriebsvorbereitung Inbetriebnahme In diesem Abschnitt werden die grundlegenden Schritte zur Erstinbetriebnahme des R&S FSV beschrieben. Gefahr von Verletzungen und Schäden am Gerät Betreiben Sie das Gerät immer ordnungsgemäß, um elektrischen Schlag, Brand, Verletzungen von Personen oder sonstige Schäden zu verhindern.
Seite 34 ® Betriebsvorbereitung R&S Inbetriebnahme Gefahr eines Geräteschadens während des Betriebs Ein ungeeigneter Betriebsort oder Prüfaufbau kann die Ursache für Schäden am Gerät selbst und an den angeschlossenen Geräten sein. Stellen Sie vor dem Einschalten des Geräts sicher, dass folgende Betriebsbedingungen erfüllt sind: ●...
Seite 35: Gerät Auspacken Und Prüfen
® Betriebsvorbereitung R&S Inbetriebnahme Auswirkung von elektromagnetischen Störungen auf Messergebnisse Elektromagnetische Störungen (EMI - Electromagnetic Interference) können die Messergebnisse beeinflussen. So unterdrücken Sie vorhandene elektromagnetische Störungen (EMI): ● Verwenden Sie geeignete geschirmte Kabel hoher Qualität. Verwenden Sie beispielsweise doppelt geschirmte HF- und LAN-Kabel. ●...
Seite 36: Zubehörliste
Tischoberfläche oder in einem Gestell vorgesehen. Tischbetrieb Wenn der R&S FSV auf einem Tisch betrieben wird, sollte dessen Oberfläche eben sein. Das Gerät kann in horizontaler Position auf seinen Standfüßen stehend oder mit ausgeklappten Stützfüßen an der Geräteunterseite betrieben werden.
Seite 37 ● Bei Geräten mit Stellfüßen klappen Sie diese vollständig ein. Gestelleinbau Der R&S FSV kann mit Hilfe eines Gestellbausatzes (Bestellnummer siehe Daten- blatt) in ein Gestell eingebaut werden. Die Einbauanweisungen liegen dem Gestell- bausatz bei. Kompakthandbuch 1321.3066.03 ─ 01...
Seite 38: Wechselstromversorgung Anschließen
Fahrzeug, kann ein Adapter für ein optionales DC-Netzteil (FSV-B30) am R&S FSV angeschlossen werden, um das Gerät mit einer DC-Spannung von 10 V bis 15 V zu betreiben. Für den R&S FSV sind zwei verschiedene Batterie- Packs als eigene Optionen verfügbar. Je nach verwendetem Batterie-Pack werden unterschiedliche Kabel für den Anschluss an den DC-Netzteiladapter mitgeliefert.
Seite 39 Polarität, um der Gefahr von Stromschlägen vorzubeugen. Schalten Sie vor dem Einschalten des R&S FSV das DC-Netzteil ein: DC-Netzteil einschalten 1. Schließen Sie das Netzteil des R&S FSV an die Gleichspannungsquelle (z. B. Batterie-Pack oder Bordnetz des Fahrzeugs) an wie in der Einbauanleitung der Option beschrieben.
Seite 40: Nimh-Batterie-Pack Und Ladegerät (Option R&S Fsv-B31)
R&S Inbetriebnahme 3.1.6 Optionales Batterie-Pack verwenden Um den R&S FSV unabhängig vom Wechselspannungsnetz zu betreiben, kann ein optionales Batterie-Pack angeschlossen werden. Zwei verschiedene Batterie- Packs sind verfügbar. Für beide Batterie-Packs ist zudem der DC-Netzteiladapter (Option R&S FSV-B30, siehe K apitel 3.1.5, "Optionales DC-Netzteil verwenden",...
Seite 41 Lade-/Entladezyklen seine volle Kapazität. Das Batterie-Pack wird über das Ladegerät von einem externen Netzteil gespeist, das im Lieferumfang der Option R&S FSV-B31 enthalten ist. Das Batterie-Pack kann bei einer Umgebungstemperatur zwischen +10 °C und +40 °C geladen wer- den. Bei Temperaturen außerhalb dieses Bereichs wird der Ladevorgang unter- brochen.
Seite 42 Lithium-Ionen-Batterie-Pack und Ladegerät (Optionen R&S FSV- B32/-B34) Alternativ zum NiMH-Batterie-Pack steht für alle R&S FSV-Geräte ein Lithium- Ionen-Batterie-Pack mit vier Akkus (R&S FSV-B32) zur Verfügung. Für dieses Bat- terie-Pack ist zudem der DC-Netzteiladapter (Option R&S FSV-B30, siehe K api- tel 3.1.5, "Optionales DC-Netzteil...
Seite 43 Das Batterie-Pack wird im Werk nicht geladen. Vor erstmaligem Gebrauch müssen die Akkus geladen werden. Das R&S FSV‑B34 ist ein eigenständiges Ladegerät, mit dem alle vier Akkus des Batterie-Packs R&S FSV‑B32 gleichzeitig geladen werden können. Die Akkus kön- nen bei Umgebungstemperaturen von 0 °C bis +45 °C geladen werden.
Seite 44 ® Betriebsvorbereitung R&S Inbetriebnahme ‑ B34 Bild 3-2: Ladegerät R&S FSV LEDs zeigen den Betriebszustand der einzelnen Ladeschächte an: ● Ladevorgang läuft Grüne LED blinkt ● Ladevorgang abgeschlossen Grüne LED leuchtet permanent ● Fehler Rote LED leuchtet auf 5. Nach Abschluss des Ladevorgangs können die Akkus dem Ladegerät entnom- men werden.
Seite 45: Gerät Ein- Und Ausschalten
R&S Inbetriebnahme 3.1.7 Gerät ein- und ausschalten Gerät einschalten Bei Verwendung eines optionalen DC-Netzteils (FSV-B30) oder eines optionalen Batterie-Packs (R&S FSV-B31/-B32) müssen diese Geräte zuerst eingeschaltet werden; siehe K apitel 3.1.5, "Optionales DC-Netzteil verwenden", auf Seite 38 oder ...
Seite 46: Selbstabgleich Und Selbsttest Durchführen
® Betriebsvorbereitung R&S Inbetriebnahme 3.1.8 Selbstabgleich und Selbsttest durchführen Betriebstemperatur Vergewissern Sie sich vor der Durchführung dieser Funktionsprüfung, dass das Gerät seine Betriebstemperatur erreicht hat (die Einzelheiten sind dem Datenblatt zu entnehmen). Selbstabgleich durchführen 1. Drücken Sie die Taste SETUP. 2.
Seite 47: Usb-Geräte Anschließen
Eine Übersicht über die verfügbaren Optionen finden Sie auf der CD. USB-Geräte anschließen Über die USB-Schnittstellen an der Vorder- und (optional) Rückseite des R&S FSV können USB-Geräte direkt mit dem Analysator verbunden werden. Die Anzahl ver- fügbarer USB-Anschlüsse lässt sich durch das Zwischenschalten von USB-Hubs nach Bedarf vergrößern.
Seite 48 USB-Geräte anschließen sich die Treibersoftware auf einer CD, ist zunächst ein USB-CD-ROM-Laufwerk anzuschließen. Sobald die Verbindung zwischen dem R&S FSV und dem USB-Gerät getrennt wird, erkennt Windows 7 sofort die geänderte Hardware-Konfiguration und deaktiviert den betreffenden Gerätetreiber. Alle USB-Geräte können während des Betriebs mit dem Gerät verbunden oder vom Gerät getrennt werden.
Seite 49: Externen Monitor Anschließen
R&S FSV. Der Bildschirminhalt (Messwerte), der ursprünglich am R&S FSV angezeigt wurde, erscheint nun auf dem externen Monitor. Wenn Sie beide Bildschirme wählen, sind sowohl der Bildschirm des R&S FSV als auch der externe Monitor aktiv. Kompakthandbuch 1321.3066.03 ─ 01...
Seite 50: R&S Fsv Einrichten
Drucker auswählen und konfigurieren.............57 3.4.1 Referenzsignal auswählen Beim Referenzsignal für die Frequenzaufbereitung des R&S FSV können Sie wie folgt zwischen dem internen Referenzsignal und einem externen Referenzsignal mit 10 MHz umschalten: 1. Drücken Sie die Taste SETUP. 2. Drücken Sie den Softkey "Reference Int/Ext", bis der gewünschte Zustand erreicht ist.
Seite 51 ® Betriebsvorbereitung R&S R&S FSV einrichten Dialogfeld "Date and Time Properties" öffnen 1. Drücken Sie die Taste SETUP. 2. Drücken Sie den Softkey "General Setup". 3. Drücken Sie den Softkey "Time + Date", um das Dialogfeld "Date and Time Properties" zu öffnen.
Seite 52: Berührungsempfindlichen Bildschirm Ausrichten
® Betriebsvorbereitung R&S R&S FSV einrichten 2. Drücken Sie im Feld "Time Zone" auf den Pfeil, um die Liste anzuzeigen. 3. Wählen Sie in der Liste die korrekte Zeitzone aus. 4. Optional können Sie das Kontrollkästchen "Automatically adjust clock for day- light saving changes"...
Seite 53: Untermenü Für Bildschirmfarben Anzeigen
® Betriebsvorbereitung R&S R&S FSV einrichten 3.4.4.1 Untermenü für Bildschirmfarben anzeigen 1. Drücken Sie die Taste SETUP. 2. Drücken Sie den Softkey "Display Setup". 3. Drücken Sie den Softkey "More". 4. Drücken Sie den Softkey "Screen Colors". Das Untermenü "Screen Colors" wird angezeigt.
Seite 54 ® Betriebsvorbereitung R&S R&S FSV einrichten Das Dialogfeld "Screen Color Setup" wird angezeigt. 4. Wählen Sie mit Hilfe des Pfeils in der Liste "Selected Object" das Objekt aus, für das die Farbeinstellung geändert werden soll. 5. Wählen Sie die Farbe aus, die für das Objekt verwendet werden soll. Die fest- gelegte Farbe wird im Feld "Preview"...
Seite 55: Benutzerdefinierten Farbsatz Definieren Und Verwenden
® Betriebsvorbereitung R&S R&S FSV einrichten 3.4.4.4 Benutzerdefinierten Farbsatz definieren und verwenden 1. Drücken Sie im Untermenü "Screen Colors" (siehe K apitel 3.4.4.1, "Untermenü für Bildschirmfarben anzeigen", auf Seite 53) den Softkey "Select Screen Color Set". Das Dialogfeld "Select Screen Color Set" wird angezeigt.
Seite 56: Energiesparfunktion Für Anzeige Einstellen
DISP:CMAP1 ... 41:HSL <hue>,<sat>,<lum> 3.4.5 Energiesparfunktion für Anzeige einstellen Der R&S FSV bietet die Möglichkeit, den Bildschirm automatisch nach einer ein- stellbaren Zeit abzuschalten. Dabei wird die Hintergrundbeleuchtung ausgeschal- tet, wenn nach der gewählten Ansprechzeit keine Eingabe von der Frontplatte erfolgt (Taste, Softkey oder Drehknopf).
Seite 57: Drucker Auswählen Und Konfigurieren
® Betriebsvorbereitung R&S R&S FSV einrichten 3.4.6 Drucker auswählen und konfigurieren Messergebnisse können mit einem lokalen Drucker oder einem Netzwerkdrucker ausgedruckt werden. Das Gerät unterstützt zwei unabhängige Druckeinstellungen. Damit kann z. B. schnell zwischen der Druckausgabe in eine Datei bzw. auf einem echten Drucker umgeschaltet werden.
Seite 58: Farben Für Druckausgabe Wählen
® Betriebsvorbereitung R&S R&S FSV einrichten ● Wählen Sie die Option "Printer" aus, um einen vorkonfigurierten Netzwerk- drucker zu verwenden. Hinweis: Die Felder "Name", "Print to File" und "Orientation" werden nur bei Auswahl der Option "Printer" angezeigt. Sie können die folgenden Schritte nur ausführen, wenn die Option "Printer"...
Seite 59: Windows-Betriebssystem
® Betriebsvorbereitung R&S Windows-Betriebssystem ● Option "User Defined Colors": Sie definieren einen eigenen Farbsatz, der für die Druckausgabe verwendet wird. Weitere Einzelheiten finden Sie im Abschnitt K apitel 3.4.4.4, "Benutzerdefinierten Farbsatz definieren und ver- wenden", auf Seite 55. Fernsteuerbefehl: HCOP:CMAP:DEF3 ●...
Seite 60: Service Packs Und Updates
Änderungen im System-Setup sind nur erforderlich, wenn externe Geräte wie die Tastatur oder ein Drucker installiert werden, oder wenn die Netzwerkkonfiguration nicht den Grundeinstellungen entspricht. Nach dem Starten des R&S FSV bootet das Betriebssystem und die Gerätesoftware wird automatisch gestartet.
Seite 61 B. Paint oder Wordpad, aber auch auf IECWIN, das Hilfstool für die Fernsteuerung, das Rohde & Schwarz kostenfrei zur Verfügung stellt und installiert. Einzelheiten zum Tool IECWIN finden Sie im User Manual des R&S FSV unter "Remote Control Basics".
Seite 62: Netzwerkverbindung (Lan) Konfigurieren
CTRL + ESC auf der Tastatur drücken. Netzwerkverbindung (LAN) konfigurieren Der R&S FSV ist mit einer Netzwerkschnittstelle ausgestattet und kann an ein Ethernet-LAN (Local Area Network) angeschlossen werden. Wenn die entsprech- enden Rechte vom Netzwerkadministrator gewährt wurden und die Windows 7- Firewall-Konfiguration korrekt angepasst wurde, kann die Schnittstelle beispiels- weise für Folgendes verwendet werden:...
Seite 63: Gerät An Das Netzwerk Anschließen
Adresse zugewiesen werden, siehe K apitel 3.6.2, "IP-Adresse zuordnen", auf Seite 64. Hinweis: Da der R&S FSV ein 1-GBit-LAN verwendet, ist kein Crossover-Kabel erforderlich (aufgrund der Auto-MDI(X)-Funktion). Gefahr eines Netzwerkausfalls Konsultieren Sie Ihren Netzwerkadministrator, bevor Sie das Gerät an das Netzwerk anschließen oder das Netzwerk konfigurieren.
Seite 64: Ip-Adresse Zuordnen
® Betriebsvorbereitung R&S Netzwerkverbindung (LAN) konfigurieren 3.6.2 IP-Adresse zuordnen Je nach den Netzwerkkapazitäten sind die TCP/IP-Adressinformationen für das Gerät auf unterschiedliche Weise abrufbar. ● Wenn das Netzwerk die dynamische TCP/IP-Konfiguration mit Dynamic Host Configuration Protocol (DHCP) unterstützt, können alle Adressinformationen automatisch zugewiesen werden.
Seite 65 ® Betriebsvorbereitung R&S Netzwerkverbindung (LAN) konfigurieren Ist DHCP auf "On" gesetzt, wird automatisch die IP-Adresse des DHCP-Servers abgerufen. Die Konfiguration wird gespeichert, und Sie werden zum Neustart des Geräts aufgefordert. Die restlichen Schritte können Sie überspringen. Hinweis: Bei Verwendung eines DHCP-Servers kann bei jedem Neustart des Geräts eine neue IP-Adresse vergeben werden.
Seite 66 ® Betriebsvorbereitung R&S Netzwerkverbindung (LAN) konfigurieren 2. Drücken Sie die "Windows"-Taste auf der externen Tastatur oder die Tasten- kombination STRG + ESC auf Ihrer Tastatur, um auf das Betriebssystem zuzu- greifen. 3. Wählen Sie "Start > Control Panel > Network and Internet > Network and Sharing Center".
Seite 67: Computernamen Verwenden
® Betriebsvorbereitung R&S Netzwerkverbindung (LAN) konfigurieren 7. Wählen Sie die Schaltfläche "Properties". 8. Wählen Sie in der Registerkarte "General" die Option "Use the following DNS server addresses" und geben Sie die eigenen DNS-Adressen ein. Weitere Informationen finden Sie in der Windows 7-Hilfe. 3.6.3 Computernamen verwenden Kommt in einem LAN ein DNS-Server (Domain Name System) zum Einsatz, so...
Seite 68: Firewall-Einstellungen Von Windows Ändern
® Betriebsvorbereitung R&S LXI konfigurieren Der aktuelle Computername wird hier angezeigt. 2. Geben Sie den neuen Computernamen ein und bestätigen Sie die Eingabe. 3.6.4 Firewall-Einstellungen von Windows ändern Eine Firewall schützt ein Gerät, indem sie verhindert, dass unbefugte Benutzer über ein Netzwerk auf dieses Gerät zugreifen können.
Seite 69 Geräte der Klassen A und B können durch LAN-Nachrichten Softwaretrigger sen- den und empfangen sowie untereinander kommunizieren, ohne den Controller zu benutzen. Der R&S FSV entspricht der LXI-Klasse C. Zusätzlich zu den oben beschriebenen allgemeinen Eigenschaften der Klasse C bietet das Gerät die folgenden LXI-bezo- genen Funktionen:...
Seite 70: Dialogfeld Für Lxi-Konfigurierung
3.7.1 Dialogfeld für LXI-Konfigurierung Dieses Dialogfeld stellt grundlegende LXI-Funktionen für den R&S FSV zur Verfü- gung. "LXI Configuration" ist eine Registerkarte des Dialogfelds "System > System Configuration". ● "LXI Status Enabled" schaltet das LXI-Logo in der Statusleiste ein bzw. aus.
Seite 71 TCP/IP Mode DHCP + Auto IP Address Dynamic DNS Enabled ICMP Ping Enabled Password für LAN-Konfiguration LxiWebIfc Die LCI für den R&S FSV setzt außerdem die folgenden Parameter zurück: Parameter Wert Hostname <Gerätespezifischer Name> Beschreibung Signal Analysis R&S FSV Negotiation...
Seite 72 Nur-Lesen-Format. ► Drücken Sie die Ein/Aus-Schaltfläche "Device Indicator", um die LXI-Statusan- zeige in der Statusleiste des R&S FSV zu aktivieren bzw. zu deaktivieren. Wenn sie aktiv ist, blinkt das LXI-Logo in der Statusleiste. Ein grünes LXI-Statussymbol zeigt an, dass eine LAN-Verbindung aufgebaut wurde; ein rotes Symbol weist darauf hin, dass kein LAN-Kabel angeschlossen ist.
Seite 73: Lan-Konfiguration
® Betriebsvorbereitung R&S LXI konfigurieren Das Navigationsfeld der Browser-Oberfläche enthält die folgenden Bedienele- mente: ● "LAN Configuration" öffnet die Seite AN-Konfiguration. ● "LXI Glossary" öffnet ein Dokument mit einem Glossar von Begriffen, die mit dem LXI-Standard in Verbindung stehen. ●...
Seite 74: Gpib-Schnittstelle Konfigurieren
GPIB-Schnittstelle konfigurieren An der Rückseite des Geräts befindet sich eine GPIB-Schnittstelle. Die GPIB- Adresse und der ID-Antwortstring sind einstellbar. Als GPIB-Sprache ist SCPI vor- eingestellt und kann für den R&S FSV nicht geändert werden. Kompakthandbuch 1321.3066.03 ─ 01...
Seite 75: Vorgabe-Id-Antwortstring Einstellen
® Betriebsvorbereitung R&S GPIB-Schnittstelle konfigurieren Einzelheiten zur GPIB-Schnittstelle finden Sie in K apitel 2.2.1.7, "GPIB-Schnitt- stelle", auf Seite 29. GPIB-Untermenü anzeigen 1. Drücken Sie die Taste SETUP. 2. Drücken Sie den Softkey "General Setup". 3. Drücken Sie den Softkey "GPIB". Das Untermenü...
Seite 76: Firmware-Update Und Installation Von Firmware-Optionen
® Firmware-Update und Installation von Firmware-Optionen R&S Firmware-Update Firmware-Update und Installation von Firmware-Optionen Dieses Kapitel beschreibt die Aktualisierung der Firmware und die Aktivierung opti- onaler Firmware-Produkte. Zur Aktualisierung der Firmware und zur Installation optionaler Firmware- Produkte sind Administratorrechte erforderlich (siehe K apitel 3.5.3, "Anmel- den - "Login"", auf Seite 61).
Seite 77 ® Firmware-Update und Installation von Firmware-Optionen R&S Firmware-Update b) Wählen Sie auf dem ausgewählten Laufwerk den Ordner aus, der die Instal- lationsdatei (*.exe) enthält. c) Drücken Sie die Schaltfläche "Select", um die Auswahl zu bestätigen und ins Dialogfeld "Firmware Update" zurückzukehren. 6.
Seite 78: Firmware-Optionen Aktivieren
Bei zeitlich begrenzten Lizenzen erscheint kurz vor Ablauf des betreffenden Zeitraums eine entsprechende Meldung. Drücken Sie die Schaltfläche "OK", um die Arbeit mit dem R&S FSV fortzusetzen. Falls die Lizenz einer Option bereits abgelaufen ist, werden Sie in einer Meldung aufgefordert, diesen Umstand zu bestätigen.
Seite 79 ® Firmware-Update und Installation von Firmware-Optionen R&S Firmware-Optionen aktivieren 5. Geben Sie den Namen einer XML-Datei auf dem Gerät ein, die den Options- schlüssel enthält, oder suchen Sie danach. 6. Drücken Sie "Select". Nach einer erfolgreichen Überprüfung wird die Meldung "option key valid" ange- zeigt.
Seite 80: Einführung In Die Bedienung
Dieses Kapitel enthält einen Überblick über die Bedienung des R&S FSV. Es beschreibt die Art der im Diagrammbereich angezeigten Informationen, die Bedie- nung des R&S FSV mit den Tasten auf der Frontplatte und die Benutzung der Online-Hilfe. Beachten Sie bitte die ...
Seite 81: Anzeige Der Hardwareeinstellungen
7 = Gerätestatusleiste mit Fehlermeldungen, Fortschrittsanzeige und Datum/Uhrzeit 5.1.1 Kanalanzeige Mit dem R&S FSV können Sie verschiedene Messaufgaben (Kanäle) gleichzeitig steuern (wobei diese Aufgaben allerdings nur asynchron durchgeführt werden kön- nen). Für jeden Kanal wird auf dem Bildschirm eine eigene Registerkarte angezeigt.
Seite 82: Ungültige Einstellungen
Weise bearbeiten, indem die betreffende Einstellung auf dem Bildschirm (mit dem Finger oder Mauszeiger) berührt wird. Dadurch öffnet sich das zugehö- rige (Bearbeitungs-) Dialogfeld, in dem die betreffende Einstellung bearbeitet werden kann. Im Spektrummodus zeigt der R&S FSV die folgenden Einstellungen an: Ref Level Referenzpegel m.+el.Att Eingestellte mechanische und elektronische HF-Dämpfung...
Seite 83: Informationen Zu Den Messeinstellungen
Erfassungszeit; für ACP/CCDF-Messungen, IQ-Analysator und Option FSV-K7 Demodulationsbandbreite, nur Option FSV-K7 Dig Out Status des digitalen Ausgangs, nur Option FSV-B17 5.1.3 Informationen zu den Messeinstellungen Neben den allgemeinen Hardwareeinstellungen zeigt die Kanalleiste über dem Diagramm auch Informationen zu den Geräteeinstellungen an, die die Messergeb- nisse beeinflussen, obwohl dies aus der Anzeige der Messwerte nicht sofort ersicht- lich ist.
Seite 84 75 Ω Die Eingangsimpedanz des Geräts ist auf 75 Ω eingestellt. Eine Frequenzabweichung ≠ 0 Hz ist eingestellt. DC/ AC Ein externes Gleich- oder Wechselstrom-Kalibriersignal wird verwendet. Signaleingang: digitale I/Q-Daten (nur Option FSV-B17) 5.1.4 Diagrammspezifische Informationen und Angaben zur Messkurve Diagrammspezifische Informationen, z.
Seite 85 ® Einführung in die Bedienung R&S Informationen im Diagrammbereich Einstellungen in der Diagramm-Kopfzeile bearbeiten Alle in der Diagramm-Kopfzeile angezeigten Einstellungen lassen sich auf einfache Weise bearbeiten, indem die betreffende Einstellung auf dem Bild- schirm (durch Antippen oder Anklicken) ausgewählt wird. Dadurch öffnet sich das zugehörige (Bearbeitungs-) Dialogfeld, in dem die betreffende Einstel- lung bearbeitet werden kann.
Seite 86: Markerangaben Im Messraster
® Einführung in die Bedienung R&S Informationen im Diagrammbereich Markerangaben im Messraster Die Positionen der letzten zwei festgelegten Marker oder Deltamarker auf der x- und der y-Achse sowie deren Index werden im Messraster des Diagramms ange- zeigt, sofern vorhanden. Der Wert in eckigen Klammern nach dem Index bezeichnet die Messkurve, der der Marker zugeordnet ist.
Seite 87: Geräte- Und Statusinformationen
® Einführung in die Bedienung R&S Informationen im Diagrammbereich Modusabhängige Informationen in der Fußzeile des Diagramms Die Fußzeile des Diagramms enthält in Abhängigkeit vom jeweils aktuellen Modus folgende Informationen: Modus Führungstext Information FREQ Mittenfrequenz (zwischen Start und Stopp) Span Frequenzdarstellbreite SPAN CF (1.0 ms/) Zero Span...
Seite 88 Gerät wurde auf eine externe Referenz gestellt, aber es wird kein Signal am Referenzeingang erkannt. OVEN Die OCXO-Frequenzreferenz (Option FSV-B4) hat noch nicht ihre Betriebs- temperatur erreicht. Die Meldung verschwindet normalerweise ein paar Minu- ten nach Einschalten der Stromversorgung. FIFO OVL nur für Option FSV-B17...
Seite 89: Möglichkeiten Der Benutzerinteraktion
® Einführung in die Bedienung R&S Möglichkeiten der Benutzerinteraktion Datum und Uhrzeit Die Einstellungen des Geräts für Datum und Uhrzeit werden in der Statusleiste angezeigt. Möglichkeiten der Benutzerinteraktion Für den Betrieb des Geräts steht eine Benutzeroberfläche zur Verfügung, die auch ohne externe Tastatur wie folgt bedient werden kann: ●...
Seite 90 ® Einführung in die Bedienung R&S Möglichkeiten der Benutzerinteraktion Symbolleiste anzeigen ► Drücken Sie im Display rechts neben den Registerkarten auf das Symbol "Tool- bar", um die Symbolleiste ein- und auszublenden. Alternativ: 1. Drücken Sie die Taste SETUP. 2. Drücken Sie den Softkey "Display Setup". 3.
Seite 91: Berührungsempfindlicher Bildschirm
® Einführung in die Bedienung R&S Möglichkeiten der Benutzerinteraktion Symbol Beschreibung Zoom-Modus: Zeigt im Diagramm einen gepunkteten Rechteckrahmen an, auf den das Bild als Zoom-Bereich vergrößert werden kann. Dieser Vorgang lässt sich mehrmals wiederholen. Zoom aus: Das Diagramm wird wieder in seiner ursprünglichen Größe angezeigt. 5.2.2 Berührungsempfindlicher Bildschirm Ein berührungsempfindlicher Bildschirm ist ein Bildschirm, der bei Berührung eines...
Seite 92 ® Einführung in die Bedienung R&S Möglichkeiten der Benutzerinteraktion ● "DIAGRAM TOUCH OFF": Die Funktion des berührungsempfindlichen Bild- schirms ist für den Diagrammbereich des Bildschirms ausgeschaltet, für die Softkeys, Symbolleisten und Menüs ist sie jedoch aktiv. SCPI-Befehl: DISP:TOUCh:STAT OFF 5.2.3 Bildschirmtastatur Die Bildschirmtastatur stellt eine weitere Möglichkeit zur Interaktion mit dem Gerät ohne Anschluss einer externen Tastatur dar.
Seite 93: Taste Enter
® Einführung in die Bedienung R&S Möglichkeiten der Benutzerinteraktion 5.2.4 Tastenfeld Das Tastenfeld dient der Eingabe von alphanumerischen Parametern. Es enthält folgende Tasten: ● Alphanumerische Tasten Damit werden Ziffern und Zeichen (Sonderzeichen) in Bearbei- tungsdialogen eingegeben. Einzelheiten siehe unter K apitel 5.3.1, eingeben", auf Seite 99 und ...
Seite 94 ® Einführung in die Bedienung R&S Möglichkeiten der Benutzerinteraktion – Schließt die Eingabe von dimensionslosen Eingaben ab. Der neue Wert wird übernommen. – Bei anderen Eingaben kann diese Taste anstelle der Einheitentaste "Hz/ dB" verwendet werden. – In einem Dialog wird damit die Voreinstellung oder die fokussierte Schalt- fläche betätigt (Details siehe unten).
Seite 95 ® Einführung in die Bedienung R&S Möglichkeiten der Benutzerinteraktion Tasten "Pfeil nach oben" / "Pfeil nach unten" Die Tasten PFEIL NACH OBEN und PFEIL NACH UNTEN bewirken Folgendes: ● In einem Bearbeitungsdialog erhöhen bzw. vermindern sie den Wert des Gerä- teparameters.
Seite 96 ® Einführung in die Bedienung R&S Möglichkeiten der Benutzerinteraktion Die Funktion UNDO steht nach einer PRESET- oder "RECALL"-Operation nicht zur Verfügung. Durch die Verwendung dieser Funktionen wird das Ver- laufsprotokoll der vorherigen Aktionen gelöscht. Die Funktionen UNDO/REDO stehen für einige Anwendungen nicht zur Ver- fügung;...
Seite 97 ® Einführung in die Bedienung R&S Möglichkeiten der Benutzerinteraktion Softkeys: Aktionen Bei Betätigung führt ein Softkey folgende Aktionen aus: ● Er öffnet ein Dialogfeld zur Eingabe von Daten. ● Er schaltet eine Funktion ein oder aus. ● Er öffnet ein Untermenü (nur Softkeys mit dem Symbol ">"). Farbliche Kennzeichnung des Status eines Softkeys Im Auslieferungszustand wird ein Softkey orange hervorgehoben, wenn ein ent- sprechendes Dialogfeld geöffnet wird.
Seite 98: Kontextsensitive Menüs
® Einführung in die Bedienung R&S Möglichkeiten der Benutzerinteraktion 5.2.8 Kontextsensitive Menüs Zu den Markern und Messkurven auf dem Bildschirm sowie den Informationen in der Kanalleiste sind kontextsensitive Menüs verfügbar. Wenn Sie mit der rechten Maustaste auf einen Marker oder eine Messkurve auf dem Bildschirm klicken (bzw. ihn/sie ca.
Seite 99: Parameter Einstellen
Parameter einstellen 5.2.9 Dialogfelder In den meisten Fällen sind die Dialoge des R&S FSV so gestaltet, dass ein nume- rischer Wert einzugeben ist. In der Dokumentation werden diese Dialoge als Bear- beitungsdialoge bezeichnet. Dialoge, die nicht nur für die Parametereingabe gedacht sind, weisen einen komplexeren Aufbau auf und werden in der Dokumen- tation als Dialogfelder bezeichnet.
Seite 100: Alphanumerische Parameter Eingeben
® Einführung in die Bedienung R&S Parameter einstellen 1. Geben Sie den Parameterwert über das Tastenfeld ein oder ändern Sie den aktuell eingestellten Parameterwert mit dem Drehrad (kleine Schritte) oder den Tasten "Pfeil nach oben" bzw. "Pfeil nach unten" (große Schritte). 2.
Seite 101 ® Einführung in die Bedienung R&S Parameter einstellen 3. Wenn ein anderer durch diese Taste bereitgestellter Wert gewählt werden soll, drücken Sie diese Taste erneut, bis der gewünschte Wert angezeigt wird. 4. Mit jeder Tastenbetätigung wird der nächste verfügbare Wert dieser Taste ange- zeigt.
Seite 102: Navigation In Dialogen
® Einführung in die Bedienung R&S Parameter einstellen Tabelle 5-2: Tasten für alphanumerische Parameter Tastenname Folgen der bereitgestellten Zeichen (Sonderzeichen) und Zif- fern (obere Beschriftung) 7 µ Ω ° € ¥ $ ¢ A B C 8 Ä ÆÅ Ç D E F 9 É...
Seite 103 ® Einführung in die Bedienung R&S Parameter einstellen Fokus ändern Der Fokus wird in der grafischen Benutzeroberfläche durch Auswahl eines Ele- ments auf dem Bildschirm oder über den Drehknopf verschoben. Der fokussierte Bereich wird durch einen blauen Rahmen hervorgehoben (siehe B ild 5-4).
Seite 104 ® Einführung in die Bedienung R&S Parameter einstellen Bild 5-5: Fokussierter Bereich im Bearbeitungsmodus Bearbeitungsmodus Bei Verwendung des berührungsempfindlichen Bildschirms für Fokusände- rungen befinden sich alle fokussierten Bereiche automatisch im Bearbei- tungsmodus, sofern verfügbar. Andernfalls müssen Sie manuell in den Bear- beitungsmodus wechseln.
Seite 105 ® Einführung in die Bedienung R&S Parameter einstellen – Wenn der fokussierte Bereich aus mehr als einer Option besteht und der Bearbeitungsmodus nicht aktiv ist, müssen Sie in den Bearbeitungsmodus wechseln. – Blättern Sie mit den Pfeiltasten oder dem Drehknopf (nur für vertikale Rich- tung) durch die Liste, bis die Option, die aktiviert oder deaktiviert werden soll, hervorgehoben ist.
Seite 106: Anzeige Umschalten
Bei einigen Gelegenheiten, z. B. wenn ein Drucker installiert werden soll, wird mit Original-Windows-Dialogen gearbeitet. In diesen Dialogfeldern ist die Navigation etwas anders als in den R&S FSV-Anwendungen. Nachfolgend sind die wichtigsten Unterschiede und nützliche Tipps aufgelistet: ● Der Drehknopf und die Funktionstasten können nicht verwendet werden. Ver- suchen Sie nicht, sie zu bedienen.
Seite 107: Zwischen Geteilter Und Maximierte Anzeige Umschalten
Bei der Arbeit mit einem externen Monitor oder bei Nutzung der Fernsteuerung über einen Computer ist es hilfreich, wenn Sie den R&S FSV ohne das Tastenfeld und die Tasten auf der Frontplatte des Geräts bedienen können. Zu diesem Zweck wird die virtuelle Frontplatte angezeigt, die die gesamte Frontplatte des Geräts (mit Aus-...
Seite 108 ® Einführung in die Bedienung R&S Anzeige umschalten 3. Drücken Sie den Softkey "More". 4. Drücken Sie den Softkey "Soft Front Panel". Alternativ: 5. Drücken Sie die Taste DISPLAY. 6. Wählen Sie im Dialogfeld "Display Settings" die Einstellung "Front Panel State: On".
Seite 109 ® Einführung in die Bedienung R&S Anzeige umschalten Sie die zusätzlichen Tasten, die zwischen dem Tastenfeld und den Pfeiltasten angezeigt werden: Symbol Funktion Nach links drehen ENTER Nach rechts drehen Auf Anzeige der virtuellen Mini-Frontplatte umschalten 1. Drücken Sie die Taste DISPLAY. 2.
Seite 110 ® Einführung in die Bedienung R&S Anzeige umschalten Option "Auto close" Standardmäßig ist die Option "Auto close" aktiviert, die dafür sorgt, dass sich das Fenster der virtuellen Mini-Frontplatte automatisch schließt, sobald Sie eine Taste betätigt haben. Dies ist sinnvoll, wenn Sie die Anzeige der Frontplatte nur zum Betätigen einer einzelnen Funktionstaste benötigen.
Seite 111: Anzeigebereich Vergrößern
® Einführung in die Bedienung R&S Anzeige umschalten 5.4.4 Anzeigebereich vergrößern Sie können den Bildschirmanzeigebereich vergrößern, wenn Sie mit einem externen Monitor oder der K apitel 5.4.3, "Anzeige von virtueller Frontplatte und virtueller Mini-Frontplatte (Soft Front Panel und Mini Soft Front Panel)", auf Seite 107 arbeiten.
Seite 112 ® Einführung in die Bedienung R&S Anzeige umschalten Anzahl der Sweep-Punkte beim Zoomen Beachten Sie, dass die Zoom-Funktion lediglich ein visuelles Hilfsmittel dar- stellt, aber keine Änderung der Messeinstellungen (z. B. der Anzahl der Sweep-Punkte) bewirkt! Vor dem Zoomen sollte die Anzahl der Sweep-Punkte erhöht werden, da die Funktion andernfalls keine tatsächliche Wirkung zeigt (siehe die Beschrei- bung des Softkeys "Sweep Points"...
Seite 113 ® Einführung in die Bedienung R&S Anzeige umschalten 4. Wiederholen Sie diese Schritte bei Bedarf, um das Diagramm noch stärker zu vergrößern. Bildlauf in der herangezoomten Anzeige Um den gesamten Diagramminhalt zu betrachten, können Sie im Diagramm- bereich mit den Rollbalken am rechten und unteren Rand des Diagramms einen Bildlauf durchführen.
Seite 114: Titel In Kopfzeile Des Diagramms Einfügen
® Einführung in die Bedienung R&S Anzeige umschalten Fernsteuerbefehle: 1. Zoom-Modus aktivieren: DISP:ZOOM ON 2. Zoom-Bereich festlegen: DISP:ZOOM:AREA 5,30,20,100 3. Übersichtsfenster ausblenden: DISP:ZOOM:OVER OFF 5.4.7 Titel in Kopfzeile des Diagramms einfügen Sie können in der Kopfzeile des Diagramms einen Titel einfügen. 1.
Seite 115: Thema Auswählen
® Einführung in die Bedienung R&S Anzeige umschalten 5.4.9 Thema auswählen Sie können ein Thema für die Bildschirmdarstellung auswählen. Das Thema legt die Farben fest, die beispielsweise für die Tasten und Bildschirmelemente verwen- det werden. Das Standardthema ist "BlueOcean". Thema auswählen 1.
Seite 116: Aktualisierungshäufigkeit Der Anzeige Ändern
® Einführung in die Bedienung R&S Anzeige umschalten 3. Drücken Sie den Softkey "Time+Date Format", um das gewünschte Format auszuwählen. Datum und Uhrzeit einstellen Zum Einstellen von Datum und Uhrzeit klicken Sie auf die Datums- und Uhrzeitan- zeige in der Fußzeile des Diagramms. Das Standard-Dialogfeld "Eigenschaften von Datum und Uhrzeit"...
Seite 117: Einfache Messbeispiele
Einfache Messbeispiele Die in diesem Kapitel enthaltenen Messbeispiele sind als Einstieg in die Arbeits- weise mit dem R&S FSV gedacht. Für erweiterte Anwendungen siehe das Kapitel "Advanced Measurement Examples" im Operating Manual auf der CD. Dort werden folgende Themen behandelt: ●...
Seite 118: Pegel- Und Frequenzmessung Mit Markern
Markerfunktion durchgeführt werden. Der R&S FSV zeigt an der Position des Markers immer dessen Amplitude und Frequenz an. Der Fehler der Frequenzmes- sung wird durch die Referenzfrequenz des R&S FSV, durch die Auflösung der Mar- ker-Frequenzanzeige und durch die Anzahl der Sweep-Punkte bestimmt.
Seite 119: Frequenzauflösung Erhöhen
® Einfache Messbeispiele R&S Messung eines Sinussignals Die vom Marker gemessenen Pegel- und Frequenzwerte erscheinen im Mar- kerfeld am oberen Bildschirmrand. Dort können sie als Messergebnis abgelesen werden. M1[1] -30,00 dBm 128,00000 MHz Die Überschrift des Infofeldes gibt die Nummer des Markers (Marker 1) und die Messkurve an, auf der sich der Marker befindet ([1] = Trace 1).
Seite 120: Referenzpegel Einstellen
Niedrige Referenzpegel Wird der Referenzpegel niedriger als das höchste im Spektrum vorkommende Signal gewählt, so wird der Signalpfad im R&S FSV übersteuert. In diesem Fall erscheint in der Fehleranzeige die Meldung "IFOVL". In der Grundeinstellung hat der Referenzpegel einen Wert von -10 dBm. Bei einem Eingangssignal von −30 dBm kann der Referenzpegel damit um 20 dB reduziert...
Seite 121: Messung Der Signalfrequenz Mit Dem Frequenzzähler
Der eingebaute Frequenzzähler erlaubt exaktere Messungen der Frequenz als die Messung mit dem Marker. Der Frequenzdurchlauf wird an der Stelle des Markers angehalten, und der R&S FSV misst die Frequenz des Signals an der Markerposi- tion. Im folgenden Beispiel wird die Frequenz des Generators bei 128 MHz mit Hilfe des Markers gezeigt.
Seite 122: Messung Von Oberwellen Eines Sinussignals
® Einfache Messbeispiele R&S Messung von Oberwellen eines Sinussignals Bild 6-1: Messung der Frequenz mit dem Frequenzzähler Vorausssetzung für die Verwendung des internen Frequenzzählers Die Frequenzmessung mit dem internen Frequenzzähler setzt für ein korrek- tes Ergebnis ein HF-Sinussignal oder eine diskrete Spektrallinie voraus. Der Marker muss mehr als 25 dB über dem Rauschen liegen, damit der spezifi- zierte Messfehler eingehalten wird.
Seite 123 Drücken Sie den Softkey "Start" und geben Sie 100 MHz ein. c) Drücken Sie den Softkey "Stop" und geben Sie 400 MHz ein. Der R&S FSV zeigt die Grundwelle und die erste und zweite Oberwelle des Eingangssignals an. 3. Verkleinern Sie zur Mittelung (Glättung) des Rauschens die Videobandbreite.
Seite 124 ® Einfache Messbeispiele R&S Messung von Oberwellen eines Sinussignals Bild 6-2: Messung des Oberwellenabstands des internen Referenzgenerators Die Deltamarker D2 [1] und D3 [1] zeigen den Abstand der ersten und zweiten Oberwelle zur Grundwelle an. Rauschen reduzieren Für eine bessere Hervorhebung der Grundwellen eines Signals gegenüber dem Rauschen bietet der Signalanalysator drei verschiedene Möglichkeiten: ●...
Seite 125 ® Einfache Messbeispiele R&S Messung von Oberwellen eines Sinussignals Rauschen durch Verringerung der Videobandbreite reduzieren 1. Drücken Sie die Taste BW. 2. Drücken Sie den Softkey "Video BW Manual". 3. Reduzieren Sie die Videobandbreite auf 1 kHz (Beispiel); geben Sie hierfür 1 kHz ein.
Seite 126 ® Einfache Messbeispiele R&S Messung von Oberwellen eines Sinussignals Rauschen durch Mittelung der Messkurve reduzieren 1. Drücken Sie die Taste TRACE. 2. Drücken Sie den Softkey "Trace Wizard". 3. Drücken Sie für "Trace 1" die Schaltfläche in der Spalte "Trace Mode" und wäh- len Sie in der Liste den Eintrag "Average".
Seite 127: Messung Von Signalspektren Mit Mehreren Signalen
® Einfache Messbeispiele R&S Messung von Signalspektren mit mehreren Signalen Messung von Signalspektren mit mehreren Sig- nalen 6.3.1 Trennung von Signalen durch Wahl der Auflösebandbreite Eine grundlegende Eigenschaft eines Signal- und Spektrumanalysators besteht in der Trennung der Spektralkomponenten eines Signalgemischs. Die Auflösung, mit der die einzelnen Komponenten getrennt werden können, wird durch die Auflöse- bandbreite bestimmt.
Seite 128 1. Drücken Sie am Signalanalysator die Taste PRESET, um ihn in den Grundzu- stand zurückzusetzen. Der R&S FSV wird in den Grundzustand zurückgesetzt. 2. Stellen Sie die Mittenfrequenz auf 128,015 MHz und den Frequenzdarstellungs- bereich (Span) auf 300 kHz ein.
Seite 129 Abgleich von Generator- und R&S FSV-Frequenzen Der Pegeleinbruch befindet sich nur dann exakt in der Mitte des Bildschirms, wenn die Generatorfrequenzen mit der Frequenzanzeige des R&S FSV genau übereinstimmen. Um eine exakte Übereinstimmung zu erreichen, müssen die Generatoren und der R&S FSV frequenzsynchronisiert werden.
Seite 130 ® Einfache Messbeispiele R&S Messung von Signalspektren mit mehreren Signalen Bild 6-5: Messung von zwei HF-Sinussignalen gleichen Pegels mit einer Auflöseband- breite, die größer ist als der Frequenzabstand der Signale Hinweis: Verringerung der Auflösebandbreite. Die Auflösebandbreite (RBW) kann durch Linksdrehung des Drehknopfs wieder verkleinert werden, um eine höhere Frequenzauflösung zu erreichen.
Seite 131 Sinussignal modulierten Trägers messen. Da die Dyna- mik eines Signalanalysators sehr groß ist, sind auch extrem kleine Modulations- grade genau messbar. Der R&S FSV bietet dazu Messroutinen an, die den Modu- lationsgrad direkt numerisch in % ausgeben.
Seite 132: Messungen An Am-Modulierten Signalen
Drücken Sie die Taste "More". c) Drücken Sie den Softkey "AM Mod Depth". Der R&S FSV setzt automatisch einen Marker auf das Trägersignal in der Mitte des Diagramms und je einen Deltamarker auf das untere und obere AM-Seitenband. Aus den Pegelabständen der Deltamarker zum Hauptmar- ker errechnet der R&S FSV den AM-Modulationsgrad und gibt den numeri-...
Seite 133 1. Drücken Sie am Signalanalysator die Taste PRESET, um ihn in den Grundzu- stand zurückzusetzen. Der R&S FSV wird in den Grundzustand zurückgesetzt. 2. Stellen Sie die Mittenfrequenz auf 128 MHz und den Span auf 0 Hz ein. a) Drücken Sie die Taste FREQ und geben Sie 128 MHz ein.
Seite 134: Messungen Bei Zero Span
Drücken Sie den Softkey "Trg/Gate Level" und geben Sie 50% ein. Der Triggerpegel wird als waagrechte Linie quer über das Messdiagramm dargestellt. Der R&S FSV zeigt das NF-Signal 1 kHz als Standbild im Zero Span an. Mit einem Kopfhörer können Sie das NF-Signal hören.
Seite 135 Drücken Sie die Taste SPAN und geben Sie 0 Hz ein oder drücken Sie den Softkey "Zero Span". 3. Stellen Sie den Referenzpegel des R&S FSV auf 10 dBm (= Pegel des Signal- generators +10 dB) und die Dämpfung auf 20 dB ein.
Seite 136: Flanken Eines Gsm-Bursts Mit Hoher Zeitauflösung Messen
Drehen Sie den Drehknopf nach links, um die zweite senkrechte Linie an das Ende des Bursts zu setzen. Der R&S FSV gibt am Bildschirm die mittlere Leistung während der Einschaltphase des Bursts aus. Bild 6-8: Messung der mittleren Leistung während des Bursts eines GSM-Signals 6.4.1.2...
Seite 137 ® Einfache Messbeispiele R&S Messungen bei Zero Span Messaufbau Tabelle 6-6: Einstellungen des Signalgenerators (z. B. R&S SMU) Frequenz 890 MHz Pegel 0 dBm Modulation GSM, ein Zeitschlitz eingeschaltet Die Messung setzt auf der Einstellung im obigen Beispiel zur Messung der Leistung des GSM-Bursts während der Einschaltphase auf.
Seite 138 Burst-Flanke in der Mitte des Bildschirms zu sehen ist, oder geben Sie -50 µs ein. Der R&S FSV zeigt die steigende Flanke des GSM-Bursts an. Bild 6-9: Steigende Flanke des GSM-Bursts mit hoher Zeitauflösung dargestellt 4. Schieben Sie mit dem Triggeroffset die fallende Flanke des Bursts in die Bild- schirmmitte.
Seite 139: Messung Des Signal-Rauschverhältnisses Von Burst-Signalen
Bei TDMA-Übertragungsverfahren kann das Signal-Rauschverhältnis bzw. die Aus- schaltdynamik durch Vergleich der Leistungen während der Einschaltphase und der Ausschaltphase des Übertragungsbursts gemessen werden. Der R&S FSV bietet dazu die Funktion zur absoluten und relativen Zero-Span-Leistungsmessung an. Die Messung wird im folgenden Beispiel anhand eines GSM-Bursts durchgeführt.
Seite 140 Pfeiltasten "Video". c) Drücken Sie den Softkey "Trg/Gate Level" und geben Sie 70% ein. Der R&S FSV zeigt ein stehendes Bild mit dem GSM-Burst am Anfang der Messkurve. d) Drücken Sie den Softkey "Trigger Offset" und geben Sie -1 ms ein.
Seite 141 Drücken Sie den Softkey "Right Limit". g) Setzen Sie die zweite senkrechte Linie mit dem Drehknopf an das Ende des Bursts. Der R&S FSV gibt am Bildschirm die Leistung während der Einschaltphase des Bursts aus. Bild 6-11: Leistungsmessung während der Einschaltphase des Bursts 7.
Seite 142: Messung Fm-Modulierter Signale
Messungen bei Zero Span b) Schalten Sie den Softkey "Trg/Gate Polarity" auf "Neg". Der R&S FSV triggert auf die fallende Flanke des Bursts. Der Burst ver- schiebt sich dadurch in die linke Hälfte des Messdiagramms. Die Messung der Leistung erfolgt in der Ausschaltphase. Der Burst-Anfang wird zur Mitte des Bildschirms verschoben, und die Leistung wird während der Ausschalt-...
Seite 143 1. Drücken Sie am Signalanalysator die Taste PRESET, um ihn in den Grundzu- stand zurückzusetzen. Der R&S FSV wird in den Grundzustand zurückgesetzt. 2. Stellen Sie die Mittenfrequenz auf 127,50 MHz und den Span auf 300 kHz ein. a) Drücken Sie die Taste FREQ und geben Sie 127.50 MHz ein.
Seite 144 Bild 6-13: Darstellung der Filterflanke des 300-kHz-Filters als FM-Diskriminator- kennlinie 5. Stellen Sie am Signalgenerator 50 kHz FM-Hub ein. 6. Stellen Sie die Darstellbreite am R&S FSV auf 0 Hz ein. a) Drücken Sie die Taste SPAN. b) Drücken Sie den Softkey "Zero Span".
Seite 145 ® Einfache Messbeispiele R&S Messungen bei Zero Span c) Drücken Sie den Softkey "Trg/Gate Level" und geben Sie 50% ein. Es ergibt sich ein stehendes Bild für das FM-NF-Signal. Ergebnis: (-10 ( 5) dB; dies ergibt einen Hub von 100 kHz, wenn die Steilheit der Demodulatorkennlinie 5 dB/100 kHz beträgt.
Seite 146: Laden Und Speichern Von Geräteeinstellungen
Laden und Speichern von Geräteeinstellungen Laden und Speichern von Geräteeinstellungen Der R&S FSV kann vollständige Geräteeinstellungen mit Gerätekonfigurationen und Messdaten in einer Einstellungsdatei speichern. Die betreffenden Daten wer- den dabei auf der eingebauten Festplatte oder - nach entsprechender Auswahl - auf einem USB-Gerät (z.
Seite 147: Messkurven Speichern
® Einfache Messbeispiele R&S Laden und Speichern von Geräteeinstellungen 3. Wenn Sie den vorgeschlagenen Namen ändern wollen, geben Sie den gewünschten Namen ein, unter dem die Einstellungsdatei gespeichert werden soll. Der Name kann Buchstaben und Ziffern enthalten. Einzelheiten zu alphanume- rischen Eingaben finden Sie in ...
Seite 148: Automatischen Ladevorgang Konfigurieren
Messkurven enthält. 6. Drücken Sie die Schaltfläche "Recall" im Dialog oder den Softkey "Recall File". Die Einstellungsdatei wird geladen. Der R&S FSV erkennt beim Laden, über welche Teile die aufgerufene Einstellungsdatei verfügt, und ignoriert ggf. aus- gewählte, aber nicht vorhandene Teile.
Seite 149 ® Einfache Messbeispiele R&S Laden und Speichern von Geräteeinstellungen 4. Drücken Sie den Softkey "Select Dataset". Der Dialog "Startup Recall" wird angezeigt. 5. Wählen Sie bei Bedarf den Pfad aus, unter dem die zu ladende Datei abge- speichert ist. 6. Wählen Sie die zu ladende Einstellungsdatei (DFL-Datei) aus. 7.
Seite 150: Kurzeinführung Fernbedienung
® Kurzeinführung Fernbedienung R&S Programmierung der Fernsteuerung – erste Schritte Kurzeinführung Fernbedienung Das Gerät kann über ein Netzwerk (LAN-Schnittstelle) fernbedient werden. Einzel- heiten zur Konfiguration der LAN-Schnittstelle finden Sie in K apitel 3.6, "Netzwerk- verbindung (LAN) konfigurieren", auf Seite 62. Einzelheiten zum Einrichten der Schnittstelle finden Sie in ...
Seite 151: Fernsteuerbibliothek Für Visual Basic Einbinden
® Kurzeinführung Fernbedienung R&S Programmierung der Fernsteuerung – erste Schritte 7.1.1 Fernsteuerbibliothek für VISUAL BASIC einbinden Programmierhinweise: ● Ausgabe von Text mit der Druckfunktion Bei der Druckausgabe zeigt dieses Beispiel den Wert der Variable MyVar im Fenster "Immediate" der Visual Basic-Entwicklungsumgebung an. Es ist zu beachten, dass dieses Druckausgabeverfahren nur für Objekte gilt, die Text anzeigen können.
Seite 152 ® Kurzeinführung Fernbedienung R&S Programmierung der Fernsteuerung – erste Schritte ● Anlegen eines Antwortbuffers Da die DLL bei Antworten nullterminierte Strings zurückliefert, muss vor dem Aufruf der Funktionen InstrRead() und ilrd() ein String mit ausreichender Länge erzeugt werden, da Visual Basic den Strings eine Längenangabe voran- stellt, die von der DLL nicht aktualisiert wird.
Seite 153: Initialisierung Und Grundzustand
® Kurzeinführung Fernbedienung R&S Programmierung der Fernsteuerung – erste Schritte 'Initialize response string Response = Space(count) '...and read status = viRead(vi, Response, count, retCount) 'Check for errors - this will raise an error if status is not VI_SUCCESS CALL CheckError(vi, status) 'adjust string length Response = Left(Response, retCount) End Sub...
Seite 154: Fernsteuersitzung Initialisieren
® Kurzeinführung Fernbedienung R&S Programmierung der Fernsteuerung – erste Schritte Für die nachfolgenden Beispielprogramme muss die Datei folgende Anweisungen enthalten: Global analyzer As Long Global defaultRM As Long 7.1.2.2 Fernsteuersitzung initialisieren REM ------------ Initializing the remote control session ------------------- Public SUB Initialize() Dim status As Long 'CALL viOpenDefaultRM to get the resource manager handle 'Store this handle in defaultRM.
Seite 155: Energiesparfunktion Der Anzeige Konfigurieren
® Kurzeinführung Fernbedienung R&S Programmierung der Fernsteuerung – erste Schritte 7.1.2.4 Bildschirmanzeige ein-/ausschalten In der Grundeinstellung werden alle Fernsteuerbefehle mit ausgeschalteter Bild- schirmanzeige durchgeführt, um die optimale Messgeschwindigkeit zu erzielen. Während der Entwicklungsphase von Fernsteuerprogrammen wird aber häufig die Bildschirmanzeige benötigt, um die Programmierung der Einstellungen und die Messergebnisse optisch kontrollieren zu können.
Seite 156: Einfache Geräteeinstellbefehle Senden
® Kurzeinführung Fernbedienung R&S Programmierung der Fernsteuerung – erste Schritte CALL InstrWrite(analyzer, "DISPlay:PSAVe ON") 'Switch on Power Save function 7.1.3 Einfache Geräteeinstellbefehle senden In diesem Beispiel werden Mittenfrequenz, Span und Referenzpegel des Gerätes eingestellt. REM -------- Instrument setting commands ----------------------------------- PUBLIC SUB SimpleSettings() CALL InstrWrite(analyzer, "FREQUENCY:CENTER 128MHz") 'Center frequency 128 MHz...
Seite 157: Markerpositionierung Und Auslesen
® Kurzeinführung Fernbedienung R&S Programmierung der Fernsteuerung – erste Schritte 'Read value RLlevel$ = SPACE$(20) 'Provide text variable (20 characters) CALL InstrWrite(analyzer, "DISP:TRAC:Y:RLEV?") 'Request ref level setting CALL InstrRead(analyzer, RLlevel$, 20, retCount) 'Read value REM --------- Displaying values in the Immediate window -------------------- Debug.Print "Center frequency: ";...
Seite 158: Ausgabepuffer Auslesen
® Kurzeinführung Fernbedienung R&S Programmierung der Fernsteuerung – erste Schritte REM must not be carried out until a full sweep has been completed. CALL InstrWrite(analyzer, "INIT:CONT OFF") REM --------- First method: Using *WAI ------------------------------------ CALL InstrWrite(analyzer, "ABOR;INIT:IMM; *WAI") REM --------- Second method: Using *OPC? ---------------------------------- OpcOk$ = SPACE$(2) 'Provide space for *OPC? response CALL InstrWrite(analyzer, "ABOR;INIT:IMM;...
Seite 159: Fehlermeldungen Auslesen
Grundeinstellung des R&S FSV Die nachfolgenden Einstellungen zeigen beispielhaft die Möglichkeiten zur Verän- derung der Grundeinstellung des R&S FSV. Zu beachten ist, dass abhängig vom Anwendungsbeispiel nur ein Teil der Einstel- lungen notwendig ist. Speziell die Einstellung von Auflösebandbreite, Videoband- breite und Sweepzeit kann häufig entfallen, da diese Parameter in der Grundein-...
Seite 160: Grundeinstellungen Für Messungen
'Disable questionable Statusreg End Sub REM ************************************************************************ 7.2.1.2 Grundeinstellungen für Messungen REM ************************************************************************ Public Sub SetupInstrument() '--------- Default setting f the R&S FSV --------------------------------- CALL SetupStatusReg 'Configure status registers CALL InstrWrite(analyzer,"*RST") 'Reset instrument CALL InstrWrite(analyzer,"SYST:DISP:UPD ON") 'ON: screen display on 'OFF: off (improved performance) CALL InstrWrite(analyzer,"INIT:CONT OFF")
Seite 161 ® Kurzeinführung Fernbedienung R&S Komplexere Programmbeispiele 'y meas. unit '--------- Trace and detector setting -------------------------------------- CALL InstrWrite(analyzer,"DISP:TRAC1:MODE AVER") 'Trace1 average CALL InstrWrite(analyzer,"AVER:TYPE VID") 'Average mode video; "LIN" for linear CALL InstrWrite(analyzer,"SWE:COUN 10") 'Sweep count CALL InstrWrite(analyzer,"DISP:TRAC2 OFF") 'Trace2 blank CALL InstrWrite(analyzer,"DISP:TRAC3 OFF") 'Trace3 blank CALL InstrWrite(analyzer,"DISP:TRAC4 OFF") 'Trace4 blank...
Seite 162: Marker Und Deltamarker Verwenden
® Kurzeinführung Fernbedienung R&S Komplexere Programmbeispiele 7.2.2 Marker und Deltamarker verwenden Die Marker werden für die Markierung von Punkten auf Messkurven, zum Auslesen von Messergebnissen und für die schnelle Auswahl eines Anzeigebereichs benutzt. 7.2.2.1 Marker-Suchfunktionen, Begrenzung des Suchbereichs Das folgende Beispiel geht von einem AM-modulierten Signal bei 100 MHz mit fol- genden Eigenschaften aus: Trägersignalpegel -30 dBm...
Seite 163 ® Kurzeinführung Fernbedienung R&S Komplexere Programmbeispiele result$ = Space$(100) CALL InstrRead(analyzer, result$, 100, retCount) Debug.Print "Delta 2: ";result$ '--------- Peak search with search range limit in x direction -------------- CALL InstrWrite(analyzer,"CALC:MARK:X:SLIM:STAT ON;LEFT _ 0Hz;RIGHt 100.05MHz") 'Activate search limit, 'set at right below AF CALL InstrWrite(analyzer,"CALC:DELT3:STAT ON;MAX;MAX:RIGHt") 'Activate delta marker 3, 'set to peak and then to next peak right...
Seite 164: Frequenzzählung
So befinden sich die Oberwellen des Signals bei 200 MHz, 300 MHz, usw. Bei hochwertigen Signalquellen können sich diese Oberwellen außerhalb des dyna- mischen Bereichs des R&S FSV befinden. Um dennoch den Oberwellenabstand messen zu können, muss die Pegeleinstellung bei Messung der Oberwellen in Richtung höherer Empfindlichkeit verändert werden.
Seite 165 Pegeleinstellungen durchgeführt: Zunächst mit hohem Referenzpegel auf der Trä- gerfrequenz, anschließend mit niedrigem Referenzpegel auf der Frequenz der 3. Oberwelle. Die Grundeinstellung des R&S FSV für Messungen ("SetupInstrument") wird auch hier als Ausgangspunkt verwendet, und anschließend werden Anpassungen für die Messung vorgenommen.
Seite 166: Rausch- Und Phasenrauschmessung
-30 dBm aus. Mit zwei Markern werden sowohl das Rauschen als auch das Phasenrauschen in 10 kHz Abstand vom Trägersignal ermittelt. REM ************************************************************************ Public Sub Noise() Dim retCount as Long '--------- Default setting of the R&S FSV -------------------------------- CALL SetupStatusReg 'Configure status register CALL InstrWrite(analyzer,"*RST") 'Reset instrument CALL InstrWrite(analyzer,"INIT:CONT OFF")
Seite 167: Auslesen Von Messkurvendaten
® Kurzeinführung Fernbedienung R&S Komplexere Programmbeispiele 'Query and output phase noise result result$ = Space$(100) CALL InstrRead(analyzer, result$, 100, retCount) Debug.Print "Phase Noise [dBc/Hz]: "; result$ '--------- Measuring the noise -------------------------------------------- CALL InstrWrite(analyzer,"CALC:MARK:X 99.96MHz") 'Position marker 1 CALL InstrWrite(analyzer,"CALC:MARK:FUNC:NOIS:RES?") 'Query and output result result$ = Space$(100) CALL InstrRead(analyzer, result$, 100, retCount) Print "Noise [dBm/Hz]: ";...
Seite 168 Kurzeinführung Fernbedienung R&S Komplexere Programmbeispiele Array-Abmessungen Die Arrays für die Messdaten sind so dimensioniert, dass die Messkurven- daten des R&S FSV (691 Messpunkte) darin Platz haben. REM ************************************************************************ Public Sub ReadTrace() '--------- Creating variables ---------------------------------------------- Dim traceData(1400) As Single 'Buffer for floating point binary data...
Seite 169: Speichern Und Laden Von Geräteeinstellungen
'This subroutine selects the settings to be stored and creates the 'data record "TEST1" in the directory C:\R_S\Instr\user. It uses the default 'setting and resets the instrument after the setting is stored. '--------- Default settings of the R&S FSV ------------------------------ CALL SetupInstrument CALL InstrWrite(analyzer,"INIT:CONT OFF") 'Change to single sweep Kompakthandbuch 1321.3066.03 ─...
Seite 170: Geräteeinstellungen Laden
REM ************************************************************************ 7.2.4.3 Datensatz für den Start/Recall einstellen Im folgenden Beispiel wird zunächst der R&S FSV in den Grundzustand zurückge- setzt. Anschließend wird der unter C:\R_S\Instr\user abgespeicherte Daten- satz TEST1 für die Funktion STARTUP RECALL ausgewählt, d. h., der Datensatz wird anschließend bei jedem *RST, jeder Grundeinstellung und jedem Gerätestart...
Seite 171: Ausdruck Konfigurieren Und Starten
® Kurzeinführung Fernbedienung R&S Komplexere Programmbeispiele REM ************************************************************************ Public Sub StartupRecallSettings() '--------- Resetting the R&S FSV ------------------------------------------ CALL InstrWrite(analyzer,"*RST") '--------- Default setting of the status register -------------------------- CALL SetupStatusReg 'Configure status register '--------- Selecting the startup recall data record ------------------------ CALL InstrWrite(analyzer,"MMEM:LOAD:AUTO 1,'C:\R_S\Instr\user\TEST1'")
Seite 172 ® Kurzeinführung Fernbedienung R&S Komplexere Programmbeispiele NEXT i '--------- Default setting of the R&S FSV ------------------------------- CALL SetupStatusReg 'Configure status register CALL InstrWrite(analyzer,"*RST") 'Reset instrument CALL InstrWrite(analyzer,"INIT:CONT OFF") 'Single sweep mode CALL InstrWrite(analyzer,"SYST:DISP:UPD ON") 'Screen display on '--------- Measurement settings ------------------------------------------ CALL InstrWrite(analyzer,"FREQ:CENT 100MHz;SPAN 10MHz")
Seite 173 ® Kurzeinführung Fernbedienung R&S Komplexere Programmbeispiele 'Alternative: only traces CALL InstrWrite(analyzer,"*CLS") 'Reset status registers CALL viEnableEvent(vi, VI_EVENT_SERVICE_REQ, VI_QUEUE, 0) 'Enable the event for service request CALL InstrWrite(analyzer,"HCOP;*OPC") 'Start printout SRQWaitTimeout = 5000 'Allow 5s for completion 'Now wait for the service request statusSRQ = viWaitOnEvent(vi, VI_EVENT_SERVICE_REQ, SRQWaitTimeout, _ eventType, eventVi) CALL viClose(eventVi)
Seite 174: Anhang: Lan-Schnittstelle
® Anhang: LAN-Schnittstelle R&S Netzwerk konfigurieren Anhang: LAN-Schnittstelle In diesem Anhang werden zusätzliche Informationen zur LAN-Schnittstelle gege- ben. Die Vorgehensweise zum Anschließen des Geräts an das Netzwerk und zur Konfiguration der Netzwerkprotokolle wird in K apitel 3.6, "Netzwerkverbindung (LAN) konfigurieren", auf Seite 62 beschrieben.
Seite 175: Computernamen Ändern
● Domain ● Workgroup 8.1.1 Computernamen ändern 1. Drücken Sie die Taste SETUP auf der Frontplatte des R&S FSV. 2. Drücken Sie den Softkey "General Setup". 3. Drücken Sie den Softkey "Network Address". Das Untermenü wird angezeigt. 4. Drücken Sie den Softkey "Computer Name" und geben Sie den Computerna- men ein.
Seite 176: Domain Oder Workgroup Ändern
® Anhang: LAN-Schnittstelle R&S Netzwerk konfigurieren Wenn die Einstellungen richtig sind, wird die Konfiguration gespeichert und Sie werden zum Neustart des Geräts aufgefordert. 6. Bestätigen Sie die angezeigte Meldung (Schaltfläche "Yes"), um das Gerät neu zu starten. 8.1.2 Domain oder Workgroup ändern Einstellungen ändern Bevor Sie andere als die hier beschriebenen Einstellungen ändern, wenden Sie sich an Ihren Netzwerkadministrator.
Seite 177: Gerät Ohne Netzwerk Betreiben
® Anhang: LAN-Schnittstelle R&S Netzwerk konfigurieren 5. Wählen Sie "Change..." Der Dialog zum Ändern des Computernamens und der Workgroup wird ange- zeigt. 6. Geben Sie eine "Domain" oder "Workgroup" ein. 7. Bestätigen Sie die Änderungen mit "OK". 8. Bestätigen Sie die Aufforderung zum Neustart des Geräts. 8.1.3 Gerät ohne Netzwerk betreiben Soll das Gerät übergangsweise oder auf Dauer ohne Netzwerkanschluss betrieben...
Seite 178: Benutzerpasswort Ändern
® Anhang: LAN-Schnittstelle R&S Netzwerk konfigurieren 5. Geben Sie den Namen des neuen Benutzers und die Domain ein, zu der er gehört, und wählen Sie "Next". 6. Legen Sie fest, in welchem Umfang der neue Benutzer Zugriffsrechte erhalten soll: ● Wählen Sie "Standard", um ein Konto mit eingeschränkten Rechten anzu- legen.
Seite 179 ® Anhang: LAN-Schnittstelle R&S Netzwerk konfigurieren 8.1.6 Beim Netzwerk anmelden Sobald sich der Benutzer im Betriebssystem anmeldet, wird er automatisch im Netzwerk angemeldet. Dabei ist Voraussetzung, dass der Benutzername und das Passwort unter Windows und im Netzwerk gleich sind. 8.1.7 Automatischer Login Automatischen Login deaktivieren Bei Auslieferung ist das Gerät so konfiguriert, dass es sich unter Windows auto-...
Seite 180: Netzwerklaufwerke Zuordnen
R&S Netzwerk konfigurieren 8.1.8 Netzwerklaufwerke zuordnen 1. Drücken Sie die Taste SAVE/ RCL auf der Frontplatte des R&S FSV. 2. Drücken Sie den Softkey "File Manager". 3. Drücken Sie den Softkey "More". 4. Drücken Sie den Softkey "Network Drive". Der Dialog "Map Network Drive" wird angezeigt.
Seite 181: Verzeichnisse Freigeben (Nur Bei Microsoft-Netzwerken)
Hinweis: Die Verbindung kann nur zu Netzwerken hergestellt werden, für die auch entsprechende Zugriffsrechte bestehen. Netzwerklaufwerke trennen 1. Drücken Sie die Taste SAVE/ RCL auf der Frontplatte des R&S FSV. 2. Drücken Sie den Softkey "File Manager". 3. Drücken Sie den Softkey "More".
Seite 182: Gerät Über Windows Remote Desktop Steuern
● Ausdruck von Messergebnissen direkt vom Steuerrechner aus ● Speichern von Messdaten auf der Festplatte des Steuerrechners Die Anbindung des R&S FSV erfolgt dabei über LAN, wobei das Betriebssystem Windows auch die Anbindung über ein Modem unterstützt. Dieses Kapitel beschreibt die Konfiguration des R&S FSV und des Remote Desktop Client des Steuerrechners.
Seite 183: R&S Fsv Für Den Ferngesteuerten Betrieb Vorbereiten
3. Wählen Sie im Dialog "System Properties" auf der Registerkarte "Remote" ent- sprechend Ihren Sicherheitsanforderungen eine der Optionen "Allow connecti- ons...". 4. Legen Sie fest, welchen Benutzern der Zugang zum R&S FSV über Remote Desktop gewährt werden soll. Kompakthandbuch 1321.3066.03 ─ 01...
Seite 184: Steuerrechner Konfigurieren
Wählen Sie die Benutzer aus oder legen Sie neue Benutzerkonten (siehe Kapitel 8.1.4, "Benutzer anlegen", auf Seite 177). c) Bestätigen Sie die Einstellungen mit "OK". 5. Der R&S FSV ist damit für die Verbindungsaufnahme mit dem Remote Desktop des Steuerrechners bereit. 8.2.2 Steuerrechner konfigurieren...
Seite 185 7. Öffnen Sie die Registerkarte "Local Resources" zur Freischaltung von Druckern, lokalen Laufwerken und seriellen Schnittstellen. 8. Wenn Sie über den R&S FSV einen Zugriff auf Laufwerke des Steuerrechners benötigen (z. B. um Einstellungen zu speichern oder um Dateien vom Steuer- rechner auf den R&S FSV zu kopieren), aktivieren Sie die Option "Disk drives".
Seite 186: Fernsteuerung Starten Und Beenden
10. Öffnen Sie die Registerkarte "Display". Die Optionen zur Konfiguration der R&S FSV-Bildschirmdarstellung werden angezeigt. 11. Unter "Remote desktop size" können Sie die Größe des R&S FSV-Fensters auf dem Desktop des Steuerrechners einstellen. 12. Lassen Sie die Einstellungen unter "Colors" unverändert.
Seite 187 7. Nach wenigen Sekunden wird der R&S FSV-Bildschirm angezeigt. Erscheint dagegen ein dunkler Bildschirm oder ein dunkles Rechteck in der lin- ken oberen Ecke des Bildschirms, so muss der R&S FSV neu gestartet werden, um die geänderte Bildschirmauflösung zu erkennen.
Seite 188 Kontrolle über das Gerät übernommen hat. Verbindung zum R&S FSV wiederherstellen Gehen Sie wie oben beschrieben vor, um eine Verbindung zum R&S FSV einzu- richten. Wenn die Verbindung beendet und dann wiederhergestellt wird, behält der R&S FSV seinen Zustand bei.
Seite 189: R&S Fsv Über Fernsteuerung Ausschalten
R&S FSV über Fernsteuerung ausschalten R&S FSV über Fernsteuerung ausschalten 1. Klicken Sie auf die virtuelle Frontplatte des R&S FSV und schließen Sie die Anwendung mit der Tastenkombination ALT + F4. 2. Klicken Sie auf dem Desktop und drücken Sie die Tastenkombination ALT + Eine Sicherheitsabfrage weist darauf hin, dass das Gerät nicht wieder per Fern-...
Seite 190: Index
® Index R&S Index Symbols Ausrichten Berührungsempfindlicher Bildschirm ..75 Ω (Zustandsanzeige) ....83, 84 Automatisches Laden Einstellungen ........148 Abschließen einer Eingabe ....93 AUX PORT Administratorrechte ........ 76 Anschluss .......... 31 Aktualisierungshäufigkeit AV (Messkurvenanzeigen) ....85 Anzeige ..........
Seite 191 ® Index R&S Digitale Basisband-Schnittstelle (B17) ..Konfiguration ........182 Mit Markern arbeiten ......157 Dig Out (Hardwareeinstellung) ....83 Sitzung beenden ......186 DNS-Server Verbesserung der Leistung ....116 LAN-Konfiguration ......67 Verbindung einrichten ...... 186 Drehknopf ..........
Seite 192 ® Index R&S MONITOR (VGA) Anschluss .......... 28 Laden More Gerätekonfiguration ......147 Softkey ..........96 Messdaten ........147 Anschluss .......... 28 NCor (Zustandsanzeige) ......85 Konfiguration ........62 Netzwerk ..........174 LAN-Schnittstelle ........174 Automatischer Login ......179 LOUNL (Statusanzeige) ......88 Benutzer anlegen ......
Seite 193 ® Index R&S Rauschquellenansteuerung Anschluss .......... 22 Taskleiste RBW (Hardwareeinstellung) ....82 Aufrufen ..........61 Ref (Hardwareeinstellung) ...... 82 Tastatur Referenz Auf dem Bildschirm ......92 Extern ..........50 Taste Intern ..........50 Alphanumerisch ........ 93 Referenzfrequenz BACK ..........93 OCXO ..........
Seite 194 ® Index R&S Vollbild siehe Anzeige, maximiert ....107 Windows 7 ..........59 Zugriff ..........61 Wordpad Aufrufen ..........61 Zero-Span-Messungen ......134 Zustandsanzeigen ........83 Kompakthandbuch 1321.3066.03 ─ 01...
