R&S FSU
6. Die Schrittweite für die Mittenfrequenzeinstellung gleich der Frequenz des Signals
setzen.
Die Taste FREQ drücken.
Den Softkey CF-STEPSIZE und im Untermenü den Softkey =MARKER drücken.
Die Schrittweite für die Mittenfrequenzeinstellung ist gleich der Markerfrequenz.
7. Die Mittenfrequenz auf die 2. Harmonische des Signals einstellen.
Die Taste FREQ drücken.
Die Pfeiltaste Nach-Oben (unter dem Drehknopf) einmal drücken.
Die Mittenfrequenz des R&S FSU wird auf die 1. Oberwelle eingestellt.
8. Den Delta-Marker auf die 1. Oberwelle setzen.
Die Taste MKR-> drücken.
Den Softkey PEAK drücken.
Der Delta-Marker springt auf das Maximum der 1. Oberwelle. Die Pegelausgabe ist
relativ zum Bezugspegel (= Pegel der 1. Harmonische).

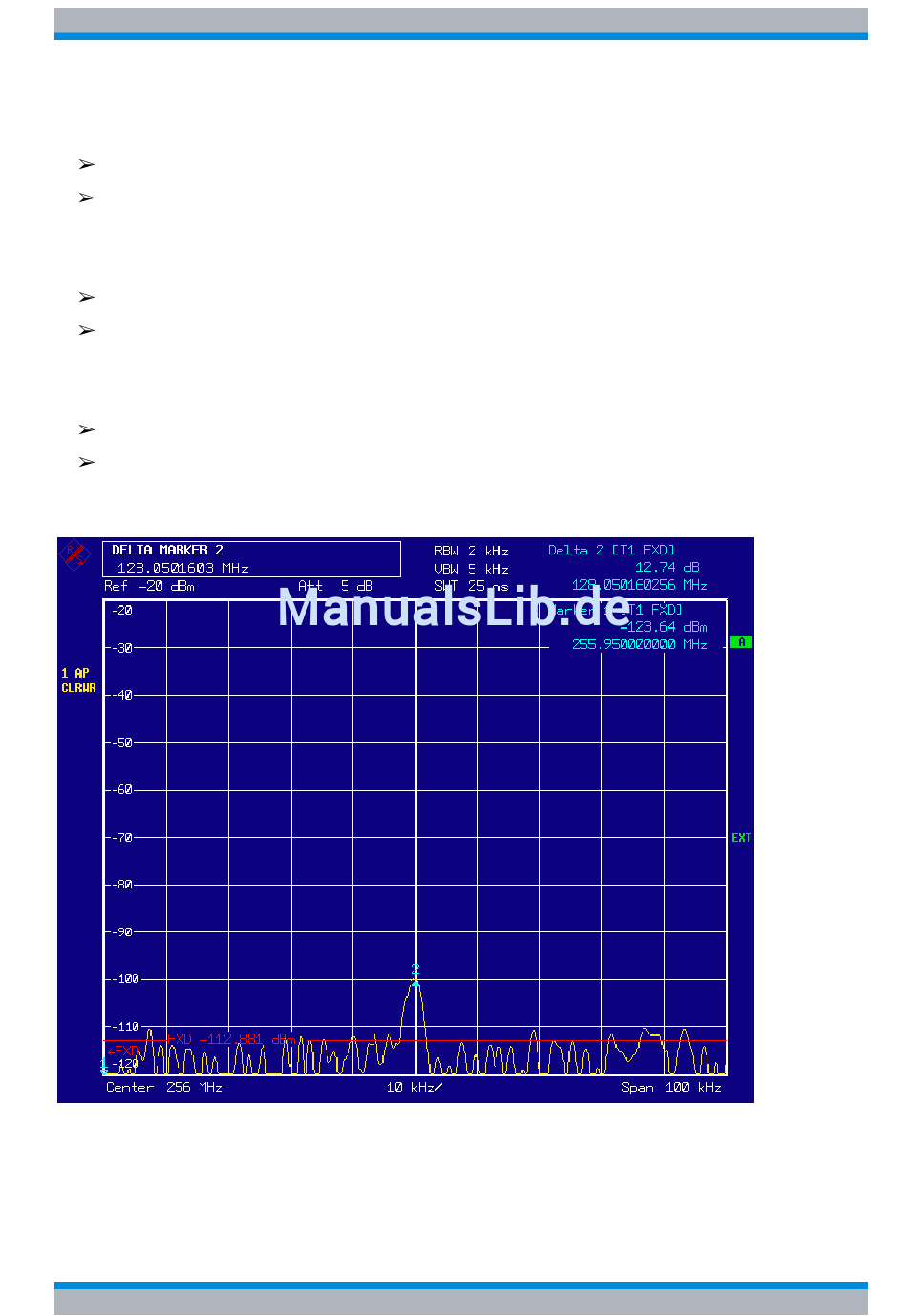

Fig. 5-5 Messung des Pegelabstands der 1. Oberwelle (Abstand zum Bezugspegel = Pegel
des 1. Harmonische)
Kompakthandbuch 1313.9617.11 - 01
Messung von Oberwellen in einem Frequenzablauf
Einfache Messbeispiele
5.13
