Installationsvorbereitung

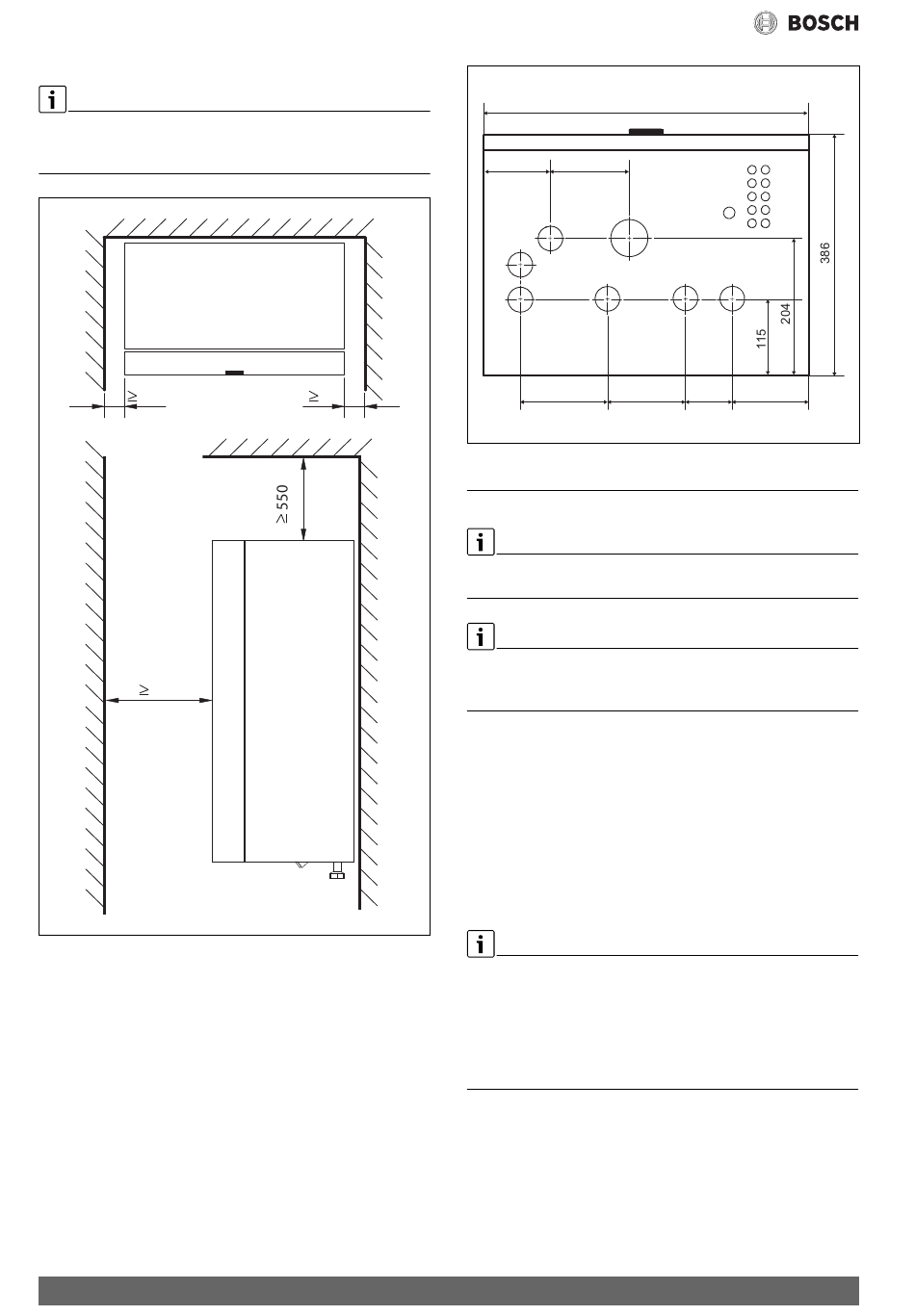

3.6 Abmessungen und Mindestabstände
Die Inneneinheit ausreichend hoch anbringen, sodass die Bedieneinheit
bequem bedient werden kann. Außerdem Rohrverläufe und Anschlüsse
unter der Inneneinheit berücksichtigen.
50
800
Bild 3 Mindestabstand (mm)
6
50
Bild 4
4
Der Partikelfilter wird im Rücklauf der Heizungsanlage horizontal mon-
tiert. Strömungsrichtung des Filters beachten.
Das Ablaufrohr des Sicherheitsventils in der Inneneinheit muss frostge-
schützt installiert werden, das Ablaufrohr muss zum Abfluss geführt wer-
den.
▶ Anschlussrohre für Heizungsanlage und Kalt-/Warmwasser im Ge-
bäude bis zum Installationsort des Inneneinheits verlegen.
4.1
• Die Inneneinheit wird im Haus aufgestellt. Die Rohrleitungen zwi-
schen der Wärmepumpe und der Inneneinheit müssen so kurz wie
möglich sein. Isolierte Rohre verwenden.
• Der Aufstellraum der Inneneinheit muss über einen Abfluss verfügen.
4.2
Um die Wärmepumpenfunktion sicherzustellen und übermäßig viele
Start/Stopp-Zyklen, eine unvollständige Abtauung und unnötige Alarme
zu vermeiden, muss in der Anlage eine ausreichende Energiemenge ge-
speichert werden können. Diese Energie wird einerseits in der Wasser-
menge der Heizungsanlage und andererseits in den
Anlagenkomponenten (Heizkörper) sowie im Betonboden (Fußboden-
heizung) gespeichert.
Da die Anforderungen für verschiedene Wärmepumpeninstallationen
und Heizungsanlagen stark variieren, wird generell kein Mindestwasser-
volumen in Litern angegeben. Stattdessen wird das Anlagenvolumen als
ausreichend angesehen, wenn bestimmte Bedingungen erfüllt sind.
Fußbodenheizung ohne Pufferspeicher
Im größten Raum (Referenzraum) sollte anstelle von Raumthermostaten
ein Raumregler installiert sein. Kleine Fußbodenflächen können dazu
485
110 118
125
117
Abmessungen und Anschlüsse
Installationsvorbereitung

Montage der Inneneinheit

Mindestvolumen und Ausführung der Heizungsanla-
ge
Compress 7000i | 7001i AW AWB – 6721817624 (2019/12)
70
114
