EVU 2, nur Abschaltung des Kompressors
1

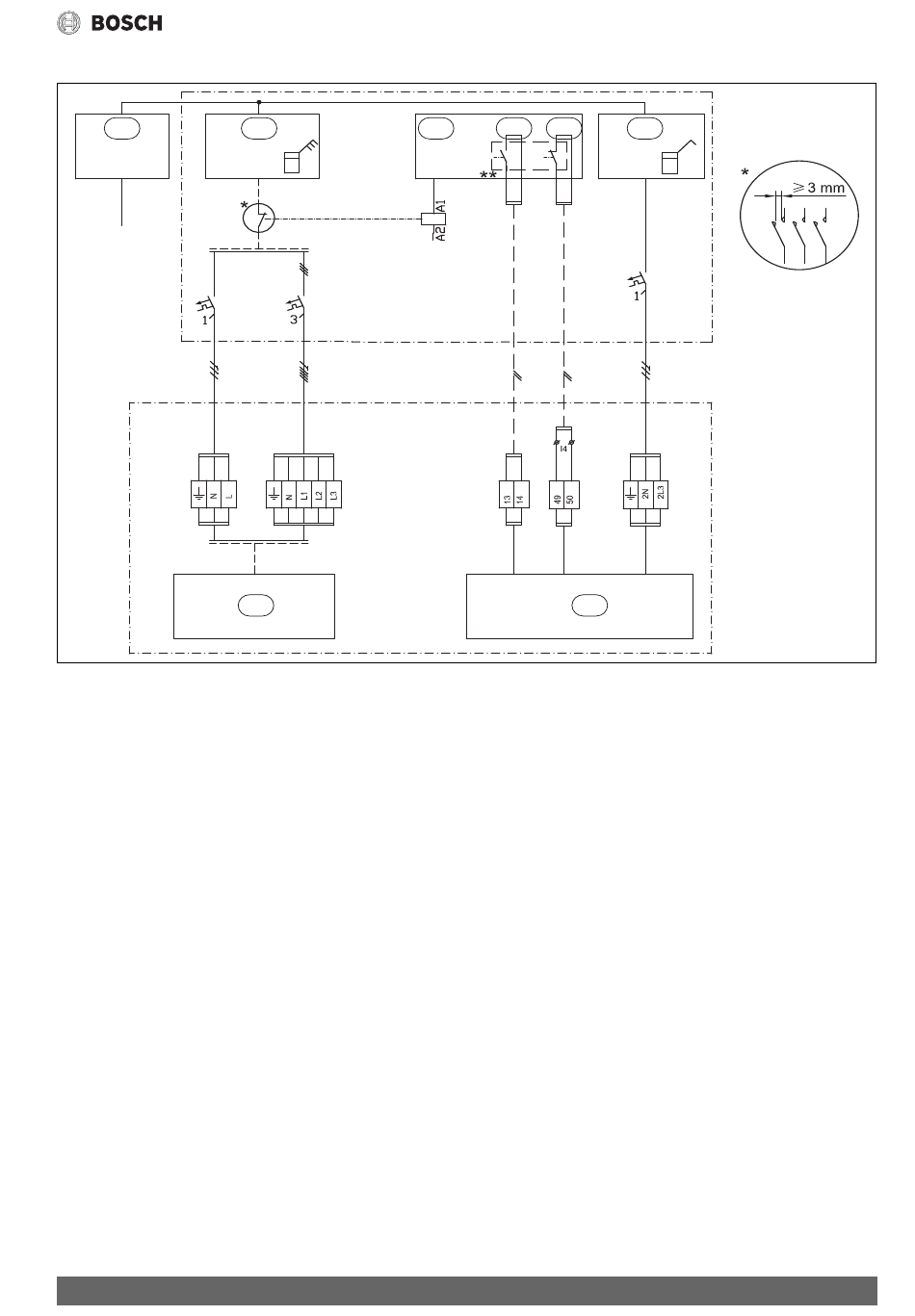

Bild 37 EVU Typ 2
[1] Spannungsversorgung
[2] Stromzähler Wärmepumpe, Niedrigtarif
[3] Tarifkontrolle
[4] Tarifsteuerung, EVU
[5] Tarifsteuerung, SG
[6] Stromzähler, Gebäude 1 Phase Hochtarif
[7] Wärmepumpe (Kompressor)
[8] Bedieneinheit und Inneneinheit
* Das Relais muss für die Leistung der Wärmepumpe und des elektri-
schen Zuheizers ausgelegt werden. Das Relais muss vom Installateur
oder dem Energieversorger geliefert werden. Der externe Eingang auf
dem Installationsmodul (Pin 13/14) benötigt ein potentialfreies Signal.
Der Schaltzustand für die Aktivierung der EVU bzw SmartGrid-Funktion
(geschlossen oder offen) kann in der Regelung eingestellt werden. Wäh-
rend der Sperrzeit wird das Sperrzeitsymbol im Display angezeigt.
** Der Schaltkontakt des Relais, welches an den Anschlüssen 13, 14 und
49, 50 des Installationsmoduls angeschlossen wird, muss für 5V und
1mA ausgelegt sein.
Compress 7000i | 7001i AW AWB – 6721817624 (2019/12)
2
7
3 4 5
8
Technische Daten
6
0010022429-001
