11.3.3 Dreiphasige Wärmepumpe und Inneneinheit mit externem Zuheizer
1
12

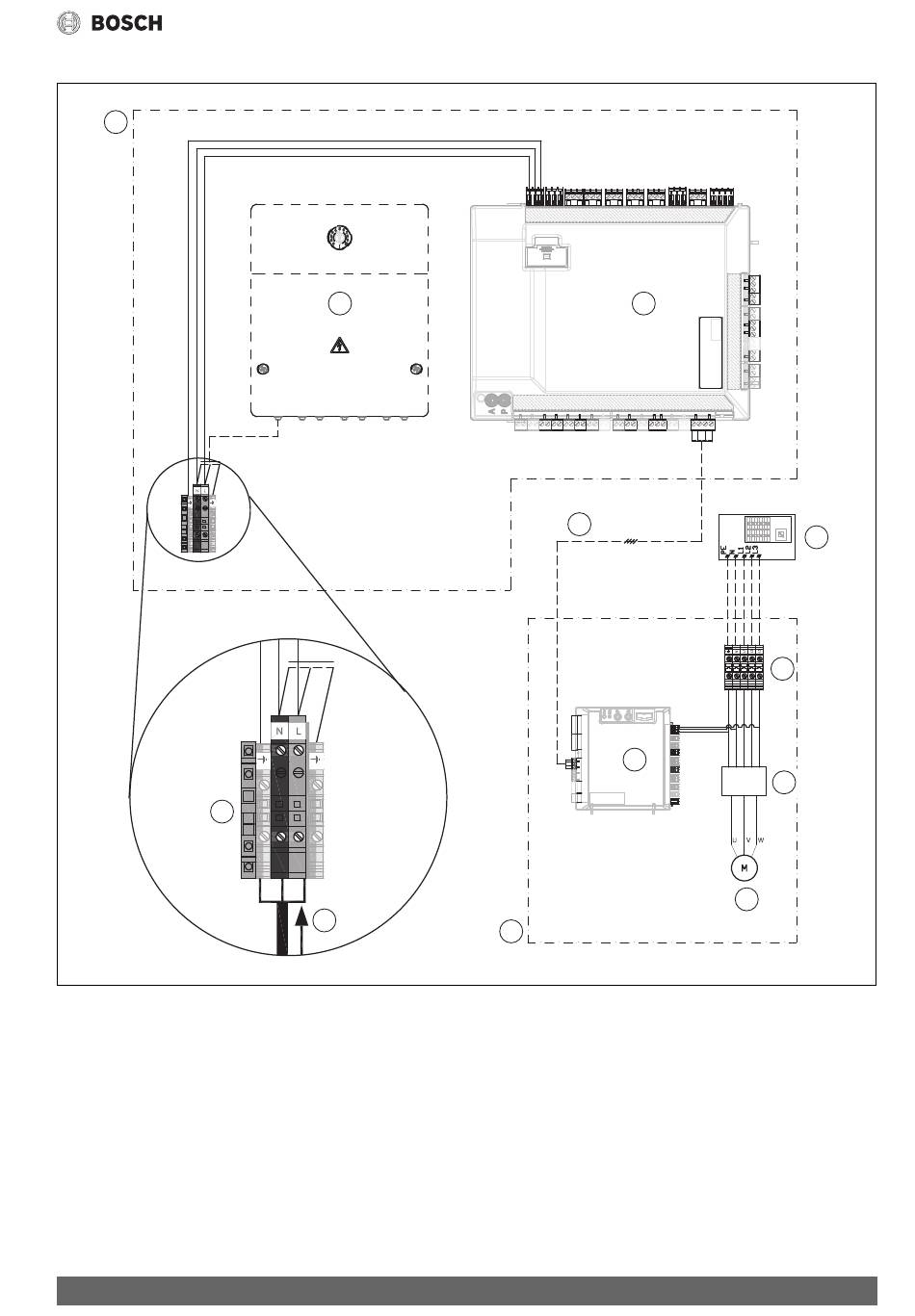

Bild 31 Dreiphasige Wärmepumpe und Inneneinheit mit externem Zuheizer
[1] Inneneinheit
[2] Wärmepumpe
[3] Zubehör
[4] Installationsleiterplatte
[5] CAN-BUS
[6] Hauptverteiler
[7] Netzspannung Wärmepumpe 400V ~3N
[8] I/O - modul
[9] Inverter
[10] Kompressor
[11] Netzspannung Inneneinheit 230V ~1N
[12] Anschlussklemmen
Compress 7000i | 7001i AW AWB – 6721817624 (2019/12)
3
11
4
5
8
2
Technische Daten
6
7
9
10
6 720 809 064-19.3T
