Technische Daten
11.3.2 Einphasige Wärmepumpe und Inneneinheit mit externem Zuheizer
1
12

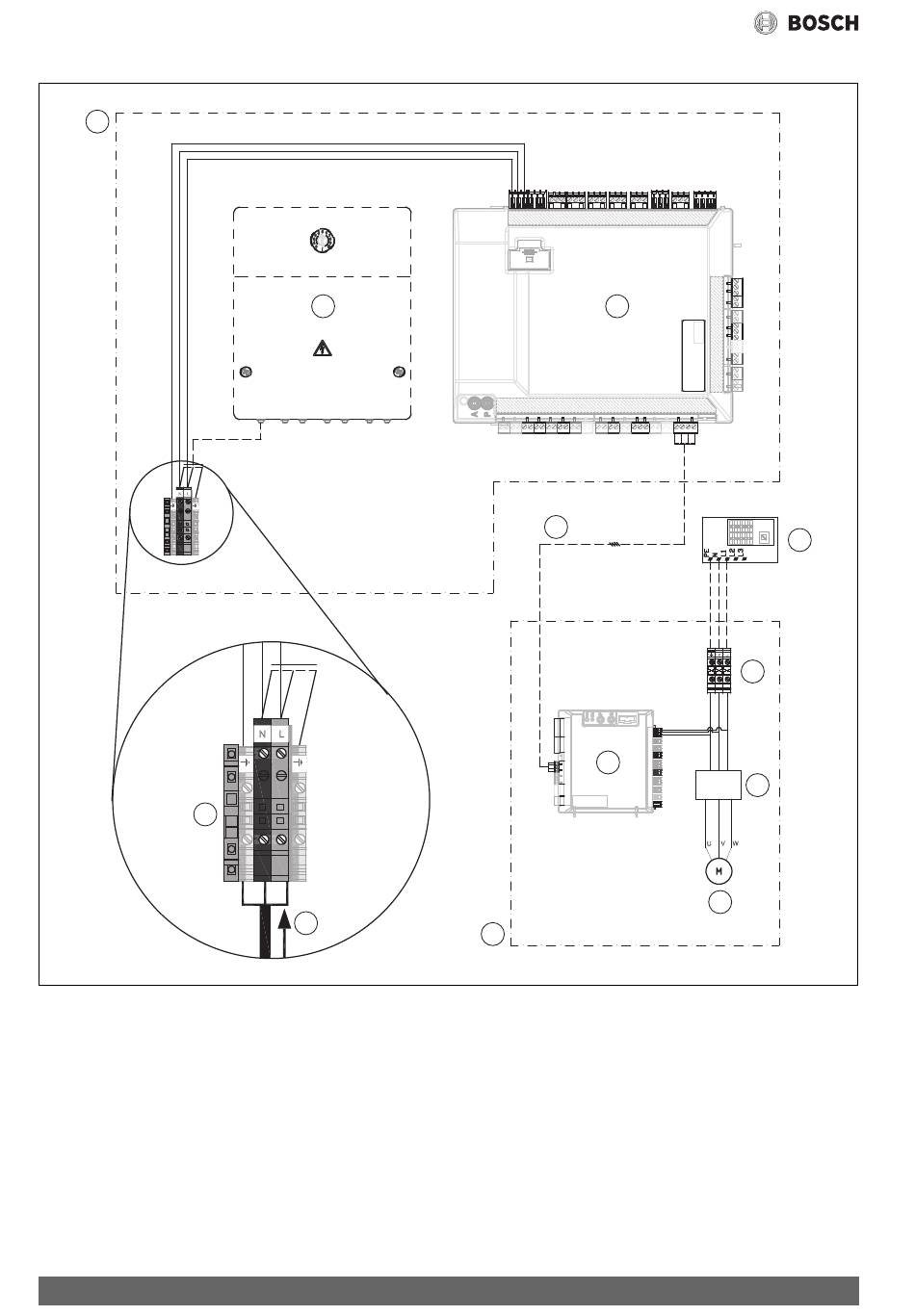

Bild 30 Einphasige Wärmepumpe und Inneneinheit mit externem Zuheizer
[1] Inneneinheit
[2] Wärmepumpe
[3] Zubehör
[4] Installationsleiterplatte
[5] CAN-BUS
[6] Hauptverteiler
[7] Netzspannung Wärmepumpe 230V ~1N
[8] I/O - modul
[9] Inverter
[10] Kompressor
[11] Netzspannung Inneneinheit 230V ~1N
[12] Anschlussklemmen
28
3
11
4
5
8
2
Compress 7000i | 7001i AW AWB – 6721817624 (2019/12)
6
7
9
10
6 720 809 064-18.3T
