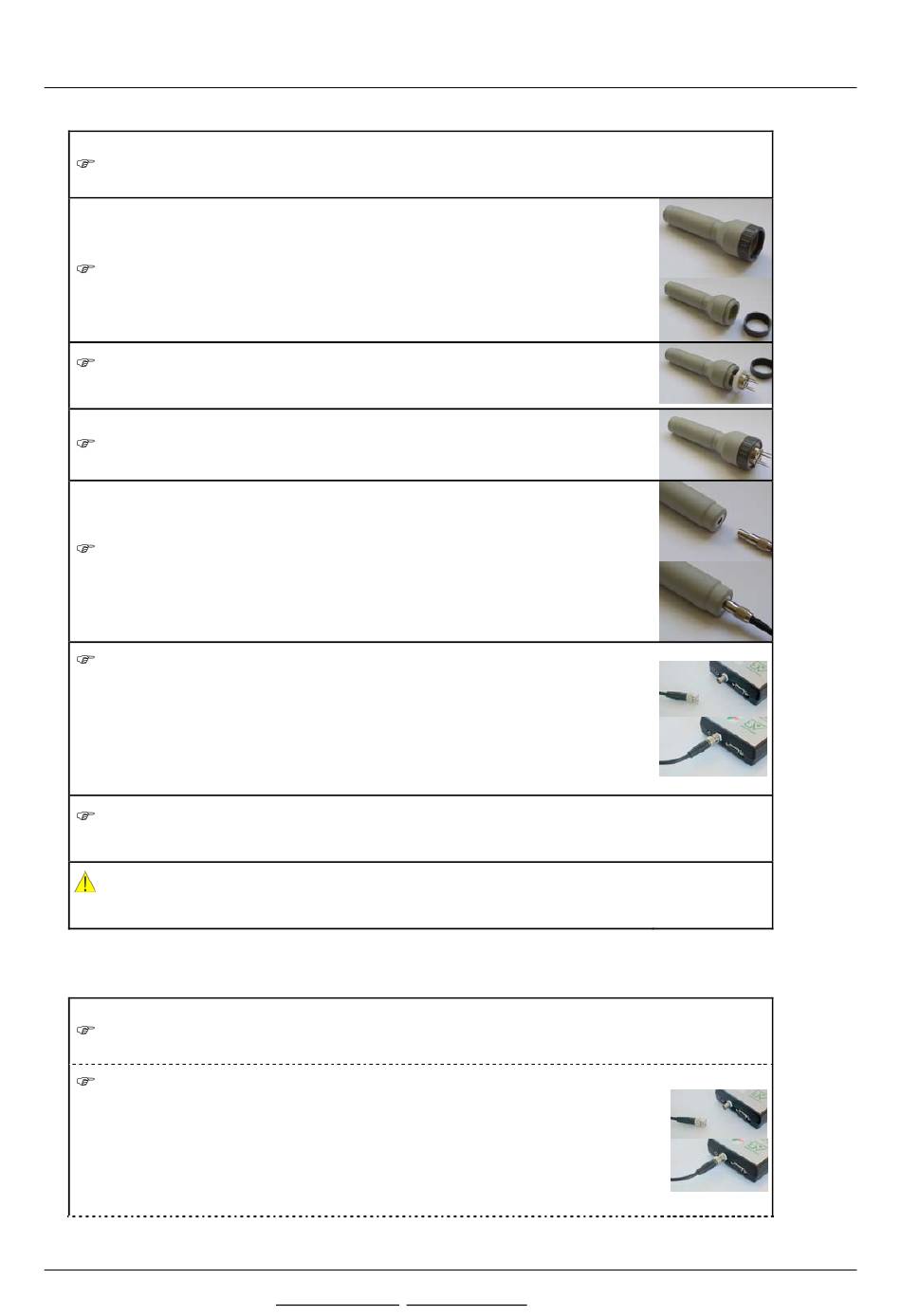

5.2.2 Anschluss der Universalelektrode

Batterien gemäß den Anweisungen in Kapitel 5.1 einlegen.
Den Kunststoffring von der Halterung abschrauben.
Die Elektrode in die Halterung einsetzen und fest
hineindrücken.
Den Kunststoffring der Halterung festschrauben.
Den für diesen Zweck vorgesehenen Steckverbinder der
Messleitung in die Rückseite der Halterung einsetzen.
Den Stecker der Messleitung an die Buchse des FMD6
anschließen. Achten Sie darauf, dass die Einkerbung in dem
Stecker über den Nocken der Buchse liegt. Das
Metallgehäuse des Steckers im Uhrzeigersinn drehen, bis
es in den entsprechenden Aussparungen der Buchse
eingerastet ist.
Die Messspitzen der Elektrode je nach Ausführung in oder
auf dem zu untersuchenden Material platzieren.
Das Messgerät ist jetzt einsatzbereit und kann eingestellt
werden (siehe Kapitel 7).

5.2.3 Anschluss der Becherelektrode

Batterien gemäß den Anweisungen in Kapitel 5.1 einlegen.
Den Stecker der Messleitung an die Buchse des FMD6
anschließen. Achten Sie darauf, dass die Einkerbung in dem
Stecker über den Nocken der Buchse liegt. Das
Metallgehäuse des Steckers im Uhrzeigersinn drehen, bis es
in den entsprechenden Aussparungen der Buchse
eingerastet ist.
©
