Inbetriebnahme

7.1 Ultraschallsensoren mit Schaltausgang
7.1.1 Schaltpunkt einlernen – Methode A
Distanz zu Objekt (DtO)
7.1.2 Schaltpunkt einlernen – Methode B
Distanz zu Objekt (DtO)
8014864/2013-06-05 • © SICK AG • Irrtümer und Änderungen vorbehalten
→ Für eine Übersicht der verschiedenen Einstellmöglichkeiten siehe
Seite 47, Kapitel 13.1 und Seite 48, Kapitel 13.3.
Bei der Methode A wird der Schaltausgang gesetzt, wenn sich das Objekt
innerhalb des eingelernten Schaltbereiches befindet. Die orange LED
leuchtet bei aktivem Schaltausgang.
1

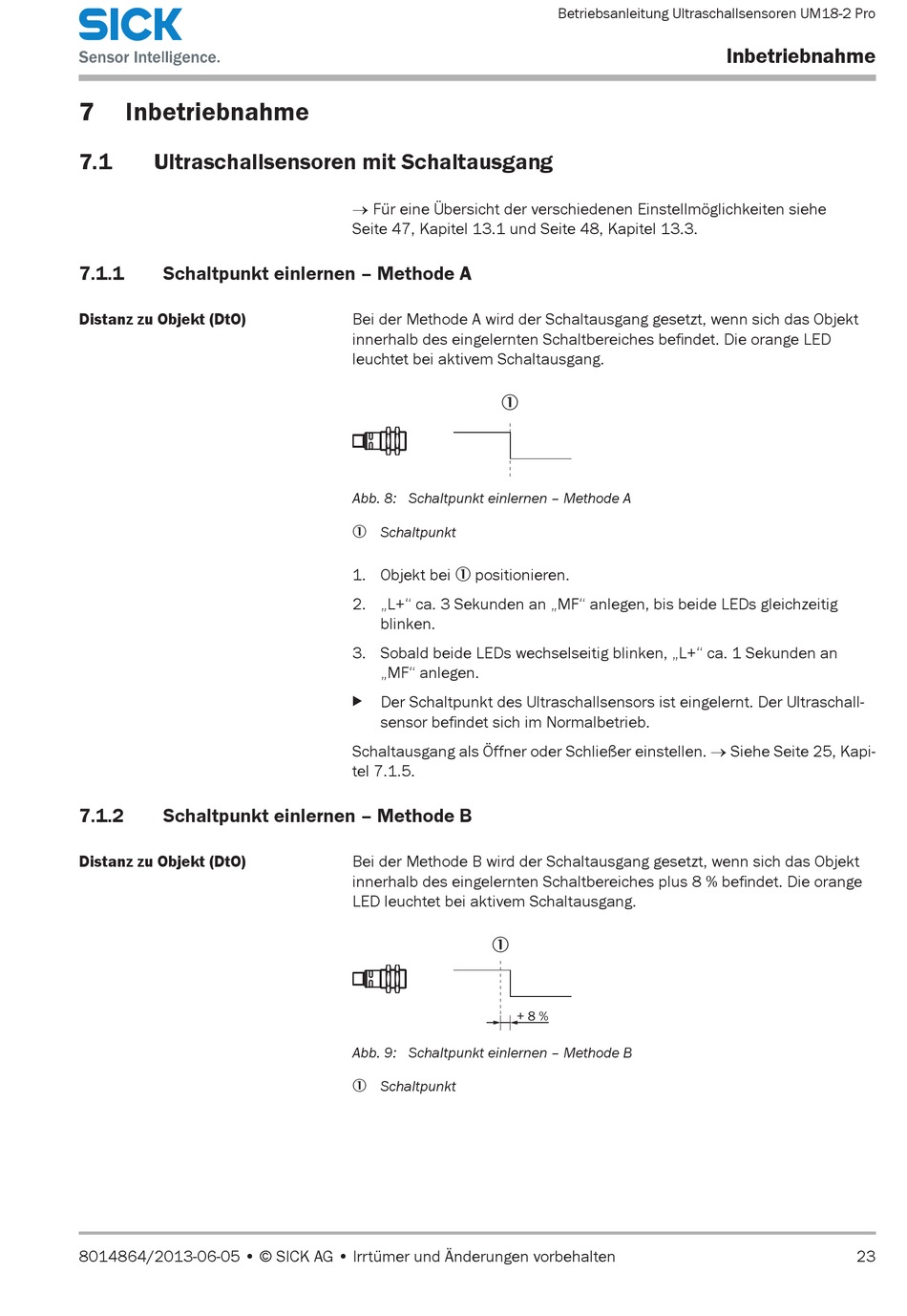

Abb. 8: Schaltpunkt einlernen – Methode A
1 Schaltpunkt
1. Objekt bei 1 positionieren.
2. „L+" ca. 3 Sekunden an „MF" anlegen, bis beide LEDs gleichzeitig
blinken.
3. Sobald beide LEDs wechselseitig blinken, „L+" ca. 1 Sekunden an
„MF" anlegen.
b
Der Schaltpunkt des Ultraschallsensors ist eingelernt. Der Ultraschall-
sensor befindet sich im Normalbetrieb.
Schaltausgang als Öffner oder Schließer einstellen. → Siehe Seite 25, Kapi-
tel 7.1.5.
Bei der Methode B wird der Schaltausgang gesetzt, wenn sich das Objekt
innerhalb des eingelernten Schaltbereiches plus 8 % befindet. Die orange
LED leuchtet bei aktivem Schaltausgang.
1
+ 8 %
Abb. 9: Schaltpunkt einlernen – Methode B
1 Schaltpunkt
