Kalibrierung

Der Rugby wird im Werk nach
einer festgelegten Genauigkeitsspezi-
fikation kalibriert. Es wird empfohlen,
die Kalibrierung Ihres Lasers nach
dem Erhalt und periodisch vor dem
Gebrauch des Lasers zu überprüfen
um sicherzustellen, dass die Kalibrie-
rung beibehalten wird.
Wenn Ihr Laser kalibriert werden
muss, senden Sie ihn an das nächst-
gelegene autorisierte Servicezentrum
oder kalibrieren Sie den Laser gemäss
der folgenden Verfahrensvorschrift.
Stellen Sie diese Betriebsart nur
dann ein oder versuchen Sie nur dann,
das Gerät zu kalibrieren, wenn Sie
beabsichtigen, die Kalibrierung zu
verändern. Die Kalibrierung darf nur
von einem qualifizierten Fachmann
ausgeführt werden, der die Grundprin-
zipien der Kalibrierung versteht.

Kontrolle der Nivellierung:

1 Um die Nivellierung Ihres Rugby
Laser zu kontrollieren, stellen Sie ihn
ungefähr 30 m (100 ft) von einer
Wand entfernt auf eine ebene, hori-
zontale Fläche oder auf ein Stativ.
2 Richten Sie die Achse eins des
Rugby so aus, dass sie rechtwinklig
zur Wand steht. Lassen Sie das
Gerät ungefähr eine Minute lang
sich vollständig selbst nivellieren
und markieren Sie dann die Lage
des Strahls (Stellung 1).
Kalibrierung
3 Drehen Sie den Rugby um 180°,
lassen Sie ihn sich selbst nivel-
lieren und markieren Sie die entge-
gengesetzte Seite der ersten
Achse (Stellung 2).
4 Richten Sie die zweite Achse des
Rugby aus, indem sie diese um 90°
drehen, so dass diese Achse jetzt
senkrecht auf die Wand steht.
Lassen Sie das Gerät sich voll-
ständig selbst nivellieren und
markieren Sie die Lage des Strahls
(Stellung 3).
5 Drehen Sie den Rugby um 180°,
lassen Sie ihn sich selbst nivel-
lieren und markieren Sie die entge-
gengesetzte Seite der zweiten
Achse (Stellung 4). Der Rugby liegt
innerhalb seiner Spezifikation,
wenn die vier Marken innerhalb von
± 1.5 mm vom Mittelpunkt liegen.

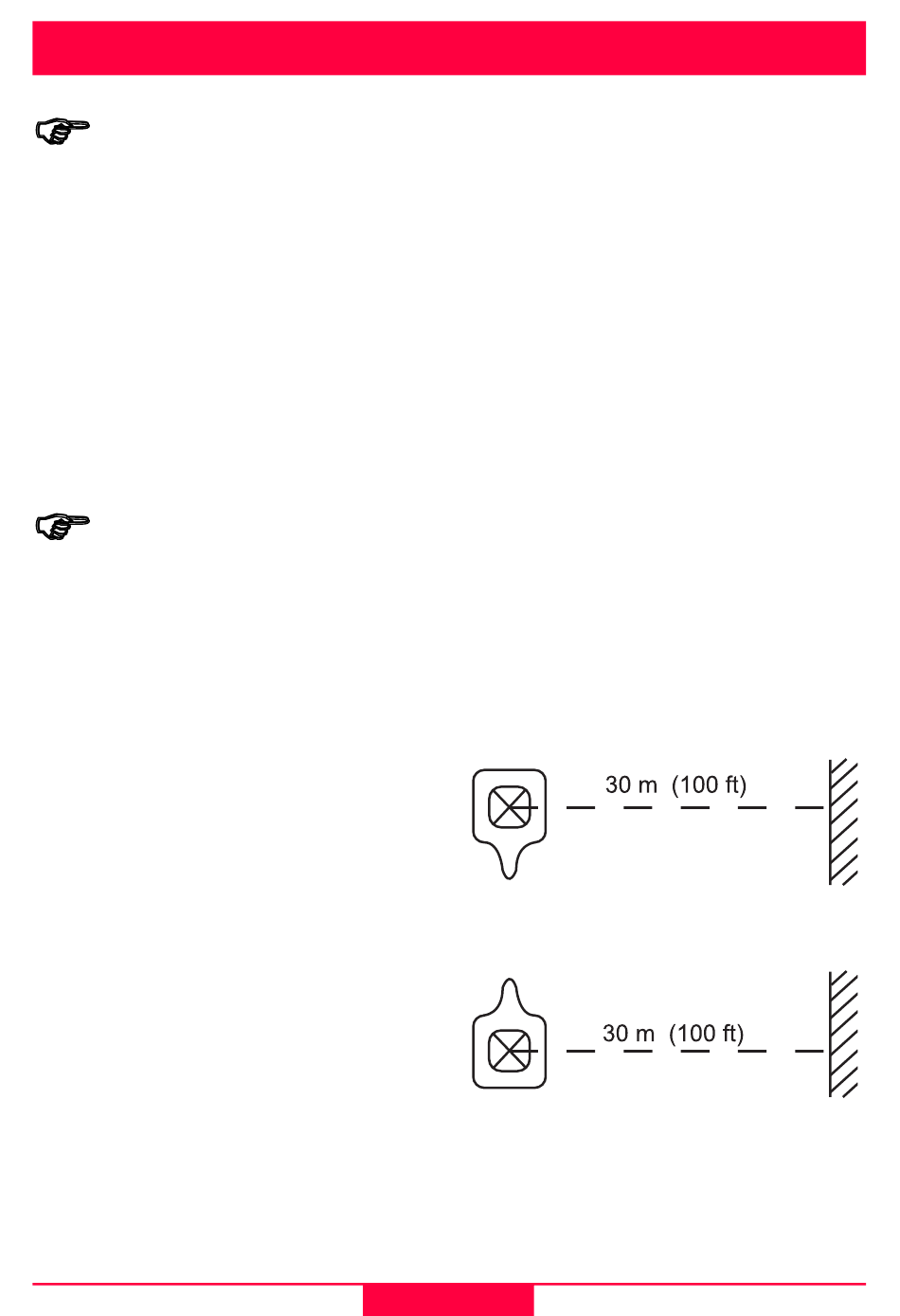

Achse 1 (Position 1)
