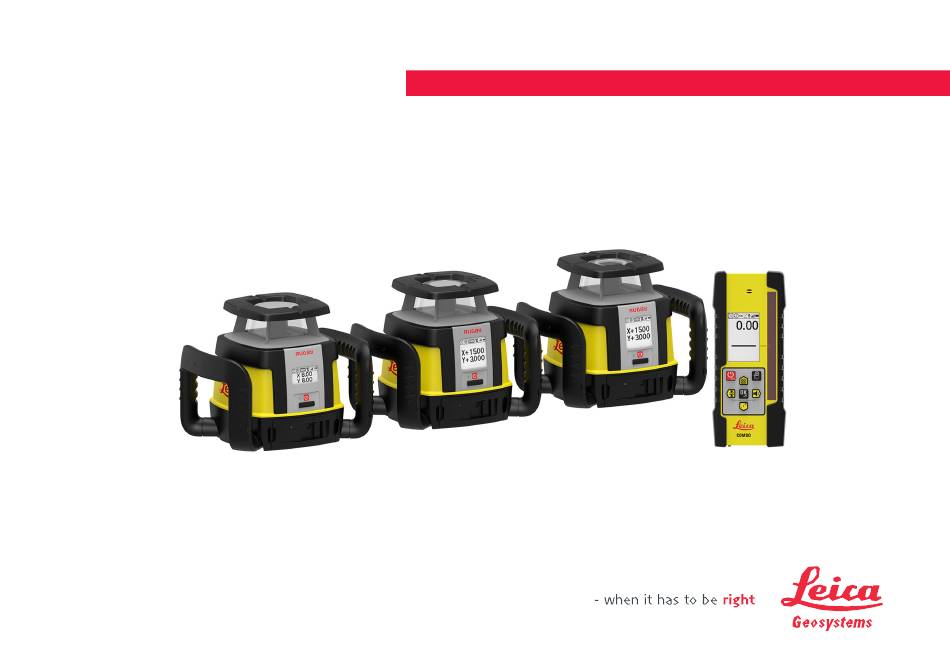

- Seite 1 Leica Rugby CLH/CLA/CLI Quick Guide Version 1.2 Deutsch...
- Seite 2 Produkt oder mitgeliefertes Zubehör verwenden. ☞ Sorgfältig aufbewahren! Verwendungs- Der Rugby CLH und der Rugby CLI emittieren zum Zwecke der Nivellierung • zweck eine horizontale Laserebene oder einen Laserstrahl. Der Rugby CLA emittiert zum Zwecke der Nivellierung eine horizontale und vertikale Laserebene oder einen Laserstrahl.
- Seite 3 Laserprodukt Laserklasse Klassifikation Rugby CLI EDM (Elektronische Klasse 1 IEC 60825-1 (2014-05) Distanzmessung) VORSICHT Laserprodukt der Klasse 2 Aus sicherheitstechnischer Sicht können Klasse-2-Laserprodukte grundsätzlich die Augen gefährden. Gegenmaßnahmen: ▶ Nicht in den Laserstrahl blicken und ihn nicht durch optische Instrumente betrachten.
- Seite 4 Wichtige Informationen über Ihr Instrument Beschilderung Rugby CLH 0015815_001 0016015_001 Laserstrahl...
- Seite 5 Beschilderung Rugby CLA 0015815_001 0015816_001 Laserstrahl, Laserlot Rotierender Laserstrahl Wichtige Informationen über Ihr Instrument...
- Seite 6 Wichtige Informationen über Ihr Instrument Beschilderung Rugby CLI 0015815_001 0015815_001 Nicht sichtbarer Laserstrahl...
- Seite 7 Bei AC/DC-Netzteil und Akkuladegerät: WARNUNG Stromschlaggefahr bei Verwendung in feuchten und rauen Bedingungen Wenn das Produkt feucht wird, kann dies einen elektrischen Schlag verursachen. Gegenmaßnahmen: ▶ Wenn das Produkt feucht wird, darf es nicht verwendet werden! ▶ Das Produkt nur in trockener Umgebung verwenden, zum Beispiel in Gebäuden oder Fahrzeugen.
- Seite 8 Folgende Aktionen können einen Stromschlag verursachen: Stromführende Komponenten berühren • Verwenden des Produkts nach unsachgemäßer Reparatur. • Gegenmaßnahmen: ▶ Das Produktgehäuse nicht öffnen! ▶ Diese Produkte dürfen nur von durch Leica Geosystems autorisierte Service- zentren repariert werden. Das Produkt darf nicht im Hausmüll entsorgt werden.
- Seite 9 Konformität mit FCC Teil 15 (gültig in den USA) • nationalen Vor- Hiermit erklärt Leica Geosystems AG, dass die Funkausrüstung des Typs • schriften Rugby CLH/CLA/CLI, Combo der Richtlinie 2014/53/EU und anderen anwendbaren europäischen Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung kann eingesehen werden unter: http://www.leica-geosystems.com/ce.

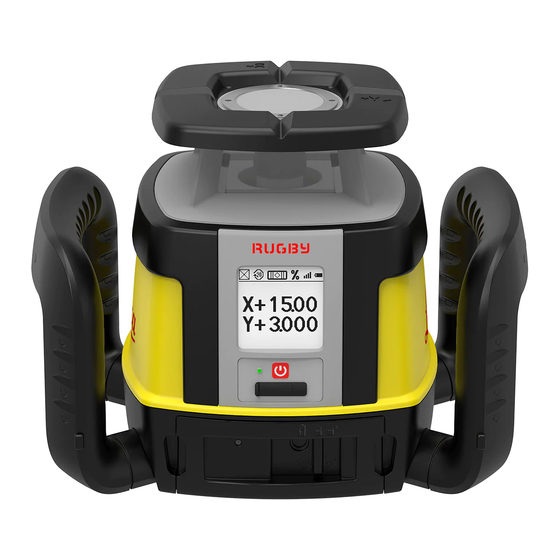

- Seite 10 Instrumentenkomponenten Instrumentenkomponenten Rugby-Laserkom- Rugby CLH ponenten Tragegriff Display Steuerungseinheit USB-C-Anschluss, nur für Rugby Manager-Software Batteriefach 0015827_001...
- Seite 11 Rugby CLA Vertikales Lotfenster Aufnahme für optionales Fernrohr Tragegriff Display 0015826_001 Steuerungseinheit USB-C-Anschluss, nur für Rugby Manager-Software Batteriefach 0015826_001 Instrumentenkomponenten...
- Seite 12 Instrumentenkomponenten Rugby CLI Aufnahme für optionales Fernrohr Tragegriff Display 0015828_001 0015828_ _ 001 Steuerungseinheit USB-C-Anschluss, nur für Rugby Manager-Software Batteriefach 0015828_001...
- Seite 13 Übersicht Rugby CLA/CLI LCD-Anzeige Status-LED Ein-/Aus-Taste USB-C-Anschluss, nur für Rugby Manager-Software 0015851_001 Instrumentenkomponenten...
- Seite 14 Instrumentenkomponenten Rugby CLH LCD-Anzeige Status-LED Ein-/Aus-Taste USB-C-Anschluss, nur für Rugby Manager-Software 0015850_001 Funktionen LCD-Anzeige Zeigt alle erforderlichen Benutzerinformationen. Ein-/Aus-Taste Drücken zum Ein- und Ausschalten des Rugby. Status-LED Anzeige des Rugby-Nivellierstatus.
-
Seite 15: Technische Daten
Technische Daten Arbeitsbereich Arbeitsbereich (Durchmes- Wert ser) Rugby CLH/CLA/CLI 1300 m Umweltspezifika- Temperatur tionen für Rugby Betriebstemperatur Lagertemperatur und Combo –20 °C bis +50 °C –40 °C bis +70 °C Schutz gegen Wasser, Staub und Sand Schutzart Rugby: IP68 (IEC 60529) / MIL-STD-810G w/CHANGE 1 512.6 Procedure I Combo: IP67 (IEC 60529) / MIL-STD-810G w/CHANGE 1 512.6 Procedure I... - Seite 16 Technische Daten A100 Lithium- Wert Ionen Ladegerät Li-Ion Batterie-Ladegerät Eingangsspannung 100 V AC-240 V AC, 50 Hz-60 Hz Ausgangsspannung 12 V DC Ausgangsstrom 3,0 A Polarität Schaft: negativ, Spitze: positiv Interne Batterie Betriebszeiten* bei 20 °C für Rugby und Lithium-Ionen (Li-Ion-Akku- 50 h Combo pack)
- Seite 17 Wert Eingangsstrom 2,5 A Ladedauer 5 Stunden (maximal) bei 20 °C Technische Daten...
-
Seite 18: Wartung Und Transport
Wartung und Transport Wartung und Transport Transport im Feld Beim Transport der Ausrüstung im Feld immer darauf achten, dass das Produkt entweder im Originalbehälter transportiert, • oder das Stativ mit aufgesetztem und angeschraubtem Produkt aufrecht • zwischen den Stativbeinen über der Schulter getragen wird. Feldjustierung Wird das Produkt hohen mechanischen Kräften ausgesetzt, z. -
Seite 19: Bedienung
Es ist normal, dass die Batterie während des Ladevorgangs warm wird. Mit • den von Leica Geosystems empfohlenen Ladegeräten ist es nicht möglich, die Batterie bei zu hohen Temperaturen zu laden. Für neue Batterien oder Batterien, die für lange Zeit (> drei Monate) gela- •... - Seite 20 Bedienung 0015878_001 ☞ Die Batterien werden in die Vorderseite des Lasers eingesetzt. ☞ Das wiederaufladbare Batteriepaket muss zum Laden nicht aus dem Laser entfernt werden. Siehe Laden des Li-Ion Batteriepakets Schritt für Schritt. Die Verriegelung am Batteriefach nach rechts schieben und die Abde- ckung des Batteriefachs öffnen.
- Seite 21 Die Abdeckung des Batteriefachs schließen und die Verriegelung nach links schieben, bis sie in der Mittelposition einrastet. Laden des Li-Ion Der wiederaufladbare Li-Ion-Akkupack im Rugby muss zum Laden nicht aus dem Batteriepakets Laser entfernt werden. Schritt für Schritt 0015889_001 Die Verriegelung am Batteriefach nach links schieben, um die Auflade- buchse freizulegen.
- Seite 22 Bedienung Die kleine, blinkende LED neben der Aufladebuchse zeigt an, dass der Rugby aufgeladen wird. Die LED leuchtet ununterbrochen, wenn das Batteriepaket vollständig geladen ist. Wenn das Batteriepaket vollständig geladen ist, den Stecker des Lade- gerätes aus der Aufladebuchse ziehen. Die Verriegelung in die Mittelposition schieben, um zu verhindern, dass Schmutz in die Aufladebuchse gelangt.
- Seite 23 Nach dem Einschalten: Die LCD-Anzeige schaltet sich ein und zeigt den aktuellen Status des Rugby • Wenn das Gerät innerhalb des Selbstnivellierbereichs von +/-6° (horizontal • oder vertikal) aufgestellt wurde, nivelliert sich der Rugby automatisch, um eine präzise horizontale Ebene durch den Laserstrahl zu erzeugen. Nach Abschluss der Nivellierung beginnt der Laserkopf zu rotieren und der •...
-
Seite 24: Eu-Konformitätserklärung
EU-Konformitätserklärung EU-Konformitätserklärung EU Declaration of The product Rugby CLH/CLA/CLI Conformity following the provisions of Directive(s) 2014/53/EU Radio equipment (RED) (in accordance with annex III) • 2006/42/EC Machinery (MD) • This corresponds 2011/65/EU Restriction of hazardous substances (RoHS) • to EN ISO/IEC 17050-1. - Seite 26 871546-1.2.0de Übersetzung der Urfassung (871343-1.2.0en) Gedruckt in der Schweiz © 2019 Leica Geosystems AG, Heerbrugg, Switzerland www.leica-geosystems.com...
