Die Typenbezeichnung und die Serien-Nr. Ihres Produkts sind auf dem Typenschild identifizierung angebracht. Übertragen Sie diese Angaben in Ihre Gebrauchsanweisung und beziehen Sie sich immer auf diese Angaben, wenn Sie Fragen an Ihre Leica Geosystems Vertretung oder an eine von Leica Geosystems autorisierte Servicestelle haben. Typ: _______________ Serien-Nr.:...
Seite 3
Dienstange- Beschreibung bote myProducts Hier können Sie alle Ihre Leica Geosystems Produkte ganz einfach eintragen, detaillierte Informationen über Ihre Produkte erfassen und zusätzliche Optionen oder Supportverträge (Customer Care Pakete = CCPs) abschliessen. Weiterhin können Sie Ihre Produkte mit der neuesten Software aktualisieren und Ihre Dokumentationen auf dem neuesten Stand halten.
Kopplung des Rod Eye 180 mit dem Rugby 840 Applikationen Einrichtung von Schalungen Kontrolle von Neigungen Manuelle Neigungen Anwendungen - Rugby 840 und der digitale Rod Eye 180 RF Empfänger 5.4.1 Smart Target (Automatische Neigungserfassung) 5.4.2 Smart Target Lock (Neigungssperre/Überwachung) 5.4.3...
Seite 5
Justierung der Nivellierung Automatische Feldjustierung Störungsbehebung Wartung und Transport 10.1 Transport 10.2 Lagerung 10.3 Reinigen und Trocknen Technische Daten 11.1 Konformität zu nationalen Vorschriften 11.2 Allgemeine technische Daten des Lasers 11.2.1 RC400 Fernbedienung Lebenslange Herstellergarantie Zubehör Stichwortverzeichnis Rugby 840, Inhaltsverzeichnis...
Gebrauchsgefahr oder sachwidrige Verwendung, die geringe bis VORSICHT mittlere Personenschäden bewirken kann. Gebrauchsgefahr oder sachwidrige Verwendung, die erhebliche HINWEIS Sach-, Vermögens- oder Umweltschäden bewirken kann. Nutzungsinformation, die dem Benutzer hilft, das Produkt tech- nisch richtig und effizient einzusetzen. Rugby 840, Sicherheitshinweise...
• Er stellt sicher, dass das Produkt entsprechend den Anweisungen verwendet wird. • Er kennt die ortsüblichen, betrieblichen Unfallverhütungsvorschriften. • Er benachrichtigt Leica Geosystems umgehend, wenn am Produkt und der Anwen- dung Sicherheitsmängel auftreten. • Er stellt sicher, dass landesübliche Gesetze, Bestimmungen und Konditionen betreffend der Verwendung von z.B.
Einwirkungen, z.B. Sturz oder Schlag, Ihr Produkt beschädigt, Schutzvorrichtungen unwirksam oder Personen gefährdet werden. Gegenmaßnahmen: Stellen Sie bei Aufstellung des Produkts sicher, dass Zubehör richtig angepasst, einge- baut, gesichert und eingerastet ist. Schützen Sie Ihr Produkt vor mechanischen Einwirkungen. Rugby 840, Sicherheitshinweise...
Seite 9
Homepage von Leica Geosystems unter http://www.leica-geosystems.com/treatment zum Download bereit oder können bei Ihrem Leica Geosystems Händler angefordert werden. Lassen Sie die Produkte nur von einer von Leica Geosystems autorisierten Servicestelle WARNUNG reparieren. Starke mechanische Belastungen, hohe Umgebungstemperaturen oder das Eintauchen WARNUNG in Flüssigkeiten können zum Auslaufen, Brand oder zur Explosion der Batterien führen.
Möglichkeit einer Störung anderer Geräte durch elektromagnetische Strahlung. WARNUNG Obwohl die Produkte die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllen, kann Leica Geosystems die Möglichkeit einer Störung anderer Geräte nicht ganz ausschließen. Möglichkeit einer Störung anderer Geräte, wenn Sie das Produkt mit Fremdgeräten VORSICHT verwenden, z.B.
Gegenmaßnahmen: Obwohl das Produkt die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllt, kann Leica Geosystems die Möglichkeit einer Störung anderer Geräte beziehungsweise die Schädigung bei Mensch oder Tier nicht ganz ausschließen. • Betreiben Sie das Produkt mit Funkgeräten oder Mobiltelefonen nicht in der Nähe von Tankstellen, chemischen Anlagen und Gebieten mit Explosionsgefahr.
Seite 13
(1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. Type: Rugby 840 Power : 8.4V / 0.5A Art.No.: 795434 Made in China Contains FCC ID: RFD-CT100 IC ID: 3177A-CT100...

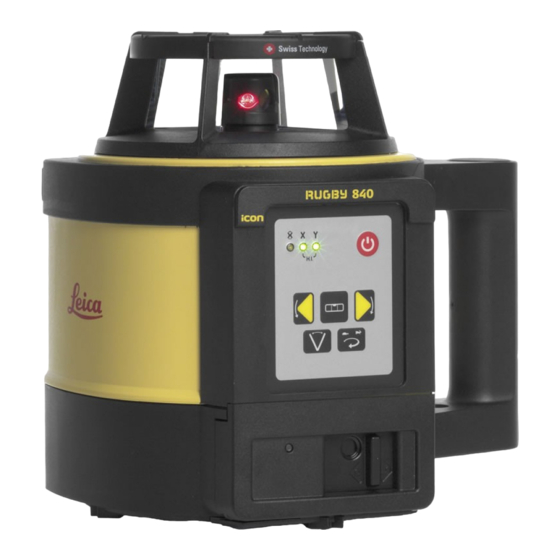

Systembeschreibung Systemkomponenten Allgemeine Der Rugby 840 ist ein Lasergerät für allgemeine Bau- und Nivellieranwendungen wie Beschreibung • Einrichten von Schalungen • Kontrolle von Neigungen • Kontrolle von Aushubtiefen Wenn das Gerät innerhalb des Selbstnivellierbereichs aufgestellt wurde, nivelliert sich der Rugby automatisch, um eine präzise horizontale oder vertikale Ebene durch den Laserstrahl zu erzeugen.
Vergewissern Sie sich, dass alle Schrauben, Bolzen und Muttern fest angezogen sind. • Bei einem Stativ mit Ketten müssen die Ketten etwas locker sein, um die Wärmeausdehnung im Laufe des Tages zu erlauben. • Sichern Sie das Stativ zusätzlich an extrem windigen Tagen. Rugby 840, Systembeschreibung...
Modus zu wechseln. Modus Strahl nach Drücken Sie die Taste, um die Rotation des Kopfes zu stoppen unten (Null U/s). Die Position des Strahls bewegt sich nach unten, damit der Anwender den Rugby über einen Referenzpunkt posi- tionieren kann. Rugby 840, Systembeschreibung...
Scan Modus Taste. Die LEDs für die X-Achse und für die Y-Achse blinken grün und der Rugby 840 gibt fünf schnelle akustische Signale ab, wenn die Kopplung erfolgreich war. Die LEDs für die X-Achse und für die Y-Achse blinken fünfmal schnell rot, wenn die Kopplung nicht erfolgreich war.
Drücken Sie die Taste, um die Breite des Scanstrahls zu ändern - 10° • 45° • 90° Kopfrotations- Drücken Sie die Taste, um die Rotationsgeschwindigkeit des geschwindigkeit Kopfes zu ändern - 0 • 2 • 5 U/s Rugby 840, Bedienung...
überwacht den Laser gegen Änderungen in der Höhe, die durch Bewegungen oder Einsinken des Stativs verursacht wurden. • Das Selbstnivelliersystem und die H.I. Alarmfunktion überwacht die Position des Laserstrahl weiter, um konsistentes und genaues Arbeiten zu garantieren. Rugby 840, Bedienung...
• Die Y-Achse nivelliert sich weiterhin selbst und die LED der Y-Achse blinkt grün, bis diese nivelliert ist. Wenn sich die X-Achse im manuellen Modus befindet, kann die X-Achse wie dargestellt nach oben oder nach unten geneigt werden. 004797_001 Rugby 840, Bedienung...
Seite 22
• Die LED der Y-Achse leuchtet rot. Wenn sich die X- und Y-Achse im manuellen Modus befinden, kann die Y-Achse mit Hilfe der Links und Rechts Pfeiltasten geneigt werden. 004799_001 Bei Verwendung der RC400 Fernbedienung kann jede der Achsen unabhängig geneigt werden. Rugby 840, Bedienung...
Höhenalarms • Drücken und halten Sie die Links und Rechts Pfeiltasten bei eingeschaltetem Rugby. • Drücken Sie die Taste Automatischer/Manueller Modus. Der Rugby gibt einmal ein akustisches Signal, um die Änderungen anzuzeigen. Rugby 840, Bedienung...
Empfänger Beschreibung Der Rugby 840 wird mit dem digitalen Rod Eye 180 RF Empfänger geliefert. Die gemeinsame Verwendung des Rugby 840 mit dem Rod Eye 180 ermöglicht dem Anwender, spezielle Funktionen, wie die automatische Neigungserfassung und -über- wachung und die Ausrichtung der vertikalen Ebene für Schnurgerüste und Fassaden- anwendungen, auszuführen.
Rote LED leuchtet: Die Funktion ist ausgeschaltet. Der komplette Abwärtspfeil blinkt. Misst die Drehkopfgeschwindigkeit Die gemessene Drehkopfgeschwindig- des Lasers. keit wird angezeigt. Zur Messung halten Sie den Empfänger in den rotie- renden Strahl. Rugby 840, Empfänger...
5 Sekunden. Die LEDs für die X-Achse und für die Y-Achse blinken grün und der Rugby 840 gibt fünf schnelle akustische Signale ab, wenn die Kopplung erfolgreich war. Die LEDs für die X-Achse und für die Y-Achse blinken fünfmal schnell rot, wenn die Kopplung nicht erfolgreich war.
Setzen Sie die Messlatte mit dem Empfänger oben auf die Schalung. Passen Sie die Höhe der Schalung an, bis das Sollniveau erneut angezeigt wird. Setzen Sie dies mit weiteren Positionen fort, bis die Schalung relativ zur Rotationsebene des Rugby nivelliert ist. Rugby 840, Applikationen...
Setzen Sie die Messlatte mit dem Empfänger für die Kontrolle der korrekten Höhe oben auf den Aushub bzw. auf das Betonbauteil. Genaue Abweichungen können am digitalen Empfänger abgelesen werden. • 7a: Position ist zu hoch. • 7b: Position ist zu niedrig. • 7c: Position ist auf Sollniveau. Rugby 840, Applikationen...
Verwenden Sie die Pfeiltasten auf dem Rugby, um den Laserstrahl auf und ab zu bewegen, bis die Sollneigung auf dem Empfänger angezeigt wird durch: • die Mittellinie • die grün blinkende LED • einen Dauerton • die Digitalanzeige Rugby 840, Applikationen...
004803_001 Schritt Beschreibung Stellen Sie den Rugby 840 am Fuß der geneigten Ebene so auf, dass die X- Achse in Richtung der Neigung weist. Passen Sie die Höhe des Empfängers auf der Messlatte am Fuß der geneigten Ebene an, bis die Sollneigung auf dem Empfänger angezeigt wird durch: •...
004804_001 Schritt Beschreibung Stellen Sie den Rugby 840 am Fuß der geneigten Ebene so auf, dass die X-Achse in Richtung der Neigung weist. Passen Sie die Höhe des digitalen Rod Eye 180 RF Empfängers am Fuß der geneigten Ebene an, bis die Sollneigung auf dem Empfänger angezeigt wird durch: •...
Aufstellungen mit beide Achsen des Lasers zu erfassen und zu überwachen. Führen Sie dafür die dem Rugby 840 Aktionen für die erste Achse wie oben beschrieben durch und wiederholen Sie die Aktionen für die zweite Achse mit einem zweiten Empfänger.
5.4.4 Schnurgerüste Beschreibung Der Rugby 840 und der digitale Rod Eye 180 Empfänger erstellen mit dem Laserlicht eine vertikale Ebene, die als virtuelle Bezugsschnur für Schnurgerüst Aufstellungen fungiert. Aufstellung Aufstellung des Lasers 004805_001 Schritt Beschreibung Befestigen Sie den Rugby an der Klemme und die Klemme am Schnurgerüst.
Seite 34
überwachen. Drücken Sie die Laserbedientaste auf dem Empfänger für 5 Sekunden, um die Ausrichtung und die Neigungserfassung und den Sperr-/Überwachungsprozess zu starten. Der Empfänger zeigt YSL und anschließend LOC an, wenn der Prozess beendet ist. Rugby 840, Applikationen...
5.4.5 Fassaden Beschreibung Der Rugby 840 und der digitale Rod Eye 180 Empfänger erstellen mit dem Laserlicht eine vertikale Ebene, die auf das Gebäude ausgerichtet ist und als eine konstante Referenz für Fassadeninstallationen dient. Aufstellung Befestigen der Adapterhalterungen für Fassaden...
Seite 36
• Verwenden Sie die Smart Target Funktion des Empfängers, um die vertikale Rotationsebene automatisch auf den Empfänger auszurichten. Drücken Sie die Laserbedientaste auf dem Empfänger für 1.5 Sekunden, um den Prozess zu starten. Der Empfänger zeigt XSC an. Rugby 840, Applikationen...
Sperr-/Überwachungsprozess zu starten. Der Empfänger zeigt YSL und anschlie- ßend LOC an, wenn der Prozess beendet ist. 5.4.6 Abgehängte Decken Beschreibung Der Rugby 840 kann auch für abgehängte Deckenkonstruktionen verwendet werden. Befestigung des Lasers 004811_001 Schritt Beschreibung Bringen Sie den Rugby an der Wandhalterung an.
Seite 38
Sichtbarkeit in den Scan Modus zu wechseln (1). Der Scanstrahl kann mit den Tasten für Drehung im Uhrzeigersinn/Gegenuhrzeigersinn auf der Fernbedie- nung rotiert werden (2). Der Scanstrahl kann mit der 90° Scan Taste schnell in 90° Schritten bewegt werden (3). 004812_001 Rugby 840, Applikationen...
5.4.7 Absteckung Beschreibung In der liegenden Position kann der Rugby 840 für die Absteckung von Wandpositionen, rechten Winkeln, Übertragung von Punkten und Weiteres verwendet werden. Absteckung Der Rugby 840 projiziert zwei Laserstrahlen mit einem Winkel von 90° zueinander. 004813_001 Schritt Beschreibung Platzieren Sie den Rugby in die liegende Position.
Seite 40
• Übertragung von Punkten vom Boden an die Decke • Vertikales Lot • Konstruktion von Böden • Rechte Winkel • Installation von Schränken • Wandschutzleisten und Vertäfelung • Ausrichten von Wand- und Bodenfliesen • Zimmermannsarbeiten • Setzen von Höhen von Sprinklerköpfen • Geneigte Decken Rugby 840, Applikationen...
Batterien Beschreibung Der Rugby 840 kann mit Alkali Batterien oder einem aufladbaren Li-Ion Batteriepaket erworben werden. Die folgenden Informationen sind nur für das Modell, das Sie gekauft haben, zutref- fend. Bedienungskonzept Laden / • Batterien müssen geladen werden, bevor sie zum ersten Mal verwendet werden, Erstverwendung weil sie mit einem sehr niedrigen Ladezustand geliefert werden.
Seite 42
Entfernen Sie die Batterien aus dem Batteriefach. Einsetzen der Batterien: Schieben Sie die Batterien in das Batteriefach. Schließen Sie die Abdeckung des Batteriefachs und schieben Sie die Verrie- gelung nach links, bis es in die Mittelposition einrastet. Rugby 840, Batterien...
Seite 43
Setzen Sie die Batterie in das Batteriefach ein, stellen Sie dabei sicher, dass die Kontakte in die richtige Richtung weisen. Die korrekte Polarität wird auf dem Batteriehalter angezeigt. Schließen Sie die Abdeckung des Batteriefachs und schieben Sie die Verrie- gelung nach links, bis es in die Mittelposition einrastet. Rugby 840, Batterien...
Markieren Sie die Position des Strahls. Drehen Sie den Laser um 180° und geben Sie ihm Zeit, sich selbst zu nivel- lieren. Markieren Sie die entgegengesetzte Seite der ersten Achse. 30 m (100 ft) 30 m (100 ft) Y— 004826_001 Rugby 840, Genauigkeitsjustierung...
• Die LEDs der X-Achse und der Y-Achse blinken abwechselnd dreimal. • Die LED der X-Achse blinkt dreimal, dann blinkt sie langsam, bis der Laser nivelliert ist. Wenn der Rugby nivelliert ist, leuchtet die LED der X-Achse ständig. • Die LED der Y-Achse leuchtet nicht. Rugby 840, Genauigkeitsjustierung...
Seite 46
Position des Laserstrahls. Bei jedem Schritt blinkt die LED der X-Achse und Schritt ein akustisches Signal ertönt. Setzen Sie das Drücken der Links und Rechts Pfeiltasten fort und beob- achten Sie den Punkt, bis sich der Rugby im angegebenen Bereich befindet. Rugby 840, Genauigkeitsjustierung...
Seite 47
Justierung zu speichern und den Justiermodus zu verlassen. Schritt-für-Schritt Die LEDs der X-Achse und der Y-Achse blinken abwechselnd dreimal, dann schaltet der Rugby ab. Man kann den Justiermodus jederzeit ohne Speichern der Änderungen durch Drücken der Ein-/Aus-Taste verlassen. Rugby 840, Genauigkeitsjustierung...
Setup Schritt Beschreibung Koppeln Sie den Empfänger mit dem Laser (falls noch nicht geschehen). Siehe "4.3 Kopplung des Rod Eye 180 mit dem Rugby 840" für weitere Infor- mationen. Befestigen Sie den Laser auf einer ebenen, horizontalen Fläche oder auf einem Stativ.
Seite 49
Blinkt rot Aus X-Achse Warten Sie, bis die nivelliert entgegengesetzte sich Seite der X-Achse gemessen ist. Leuchtet Leuchtet X-Achse Y-Achse nicht Drehen Sie den Laser grün ausgerichtet um 90°, bis die LED der beendet Y-Achse rot blinkt. Rugby 840, Automatische Feldjustierung...
Seite 50
Wenn die Justierung erfolgreich war, blinken die LEDs der X- und Y-Achse dreimal abwechselnd, es ertönt ein akustisches Signal und der Rugby schaltet aus. Wenn der Rugby den Vorgang nicht wie oben beschrieben beendet, ist der Vorgang fehlgeschlagen und muss wiederholt werden. Rugby 840, Automatische Feldjustierung...
Umgebung, in welcher der Laser bei der Inbetrieb- nahme beschädigt würde. Dies könnte durch Hitze wegen direkter Sonneneinstrahlung hervorgerufen werden. Beschatten Sie den Rugby vor der Sonne. Nach zwei Minuten Höhen- alarm schaltet der Laser auto- matisch aus. Rugby 840, Störungsbehebung...
Seite 52
Der Ladezustand der Batterien Wechseln Sie die Batterien des des Empfängers ist zu niedrig. Empfängers. Der Rugby kann Der Rugby 840 und der Koppeln Sie den Rugby 840 nicht mit der Empfänger wurden nicht gekop- und den Empfänger. Siehe RC400 Fernbedie- pelt und können nicht mitein-...
Seite 53
Modus ein. Anwender deaktiviert. Rugby auszuschalten. Drücken Sie gleichzeitig für fünf Sekunden die Taste Auto- matischer/Manueller Modus und die Ein-/Aus-Taste, um diese Funktion zu aktivieren oder deaktivieren. Der Rugby gibt einmal ein akustisches Signal, um die Änderungen anzuzeigen. Rugby 840, Störungsbehebung...
Vibrationen stark beeinträchtigt werden. Es muss daher immer im Transportbe- hälter transportiert und entsprechend gesichert werden. Versand Verwenden Sie beim Versand per Bahn, Flugzeug oder Schiff immer die komplette Leica Geosystems Originalverpackung mit Transportbehälter und Versandkarton, bzw. entsprechende Verpackungen. Die Verpackung sichert das Produkt gegen Schläge und Vibrationen.
Batteriefach. Ausrüstung erst wieder einpacken, wenn sie völlig trocken ist. Den Trans- portbehälter beim Feldeinsatz immer schließen. Kabel und Stecker Stecker dürfen nicht verschmutzen und sind vor Nässe zu schützen. Verschmutzte Stecker der Verbindungskabel ausblasen. Rugby 840, Wartung und Transport...
Konformität zu nationalen Vorschriften Konformität mit • FCC Teil 15 (gültig in USA) nationalen • Hiermit erklärt Leica Geosystems AG, dass das Produkt Rugby 840 grundlegende Vorschriften Vorschriften und andere wichtige Bestimmungen der Richtlinie 1999/5/EC und anderer Europäischer Richtlinien bestimmungsgemäß erfüllt. Die Konformitätser- klärung kann unter http://www.leica-geosystems.com/ce eingesehen werden.
Seite 57
Laserabmessungen 240.5 mm (9.47") 196 mm (7.72") 004818_001 Gewicht Gewicht des Rugby 840 mit Batterie: 3 kg/6.6 lbs. Interne Batterie Betriebszeiten* bei 20°C Lithium-Ion (Li-Ion Paket) 50 h Alkali (vier D-Zellen) 40 h *Betriebszeiten sind von den Umweltbedingungen abhängig. ...
Zweijahres-Garantie bei Sturzschäden Zusätzlich zur lebenslangen Herstellergarantie und zur kostenfreien Reparatur und dem Service wird auch das interne Selbstnivellierungssystem des Rugby 840 unab- hängig vom Schaden durch die Garantieleistung abgedeckt. Sollte das Gerät durch einen Unfall oder Sturz innerhalb der zwei Jahre Garantiezeit beschädigt werden, über- nimmt Leica Geosystems alle Reparaturkosten der internen Selbstnivellierungseinheit gemäß...
Ion Batterie Ladegerät muss ebenfalls erworben werden, um die Li-Ion Batterielösung zu vervollständigen. A200 - Wandhalterung (790421) Die A200 Wandhalterung befestigt den Rugby 840 sicher an der Deckenkonstruktion für abgehängte Decken. A210 - Deckenzieltafel (732791) Die A210 Deckenzieltafel wird magnetisch an der Konstruktion für abgehängte Decken befestigt.
