2.2.1 Listwy zaciskowe
Wszystkie przewody muszą zostać podłączone zgodnie ze
schematem połączeń elektrycznych dostarczonym z szafą
Control MP 204.
X0
X1
N PE
Q00
U V W PE

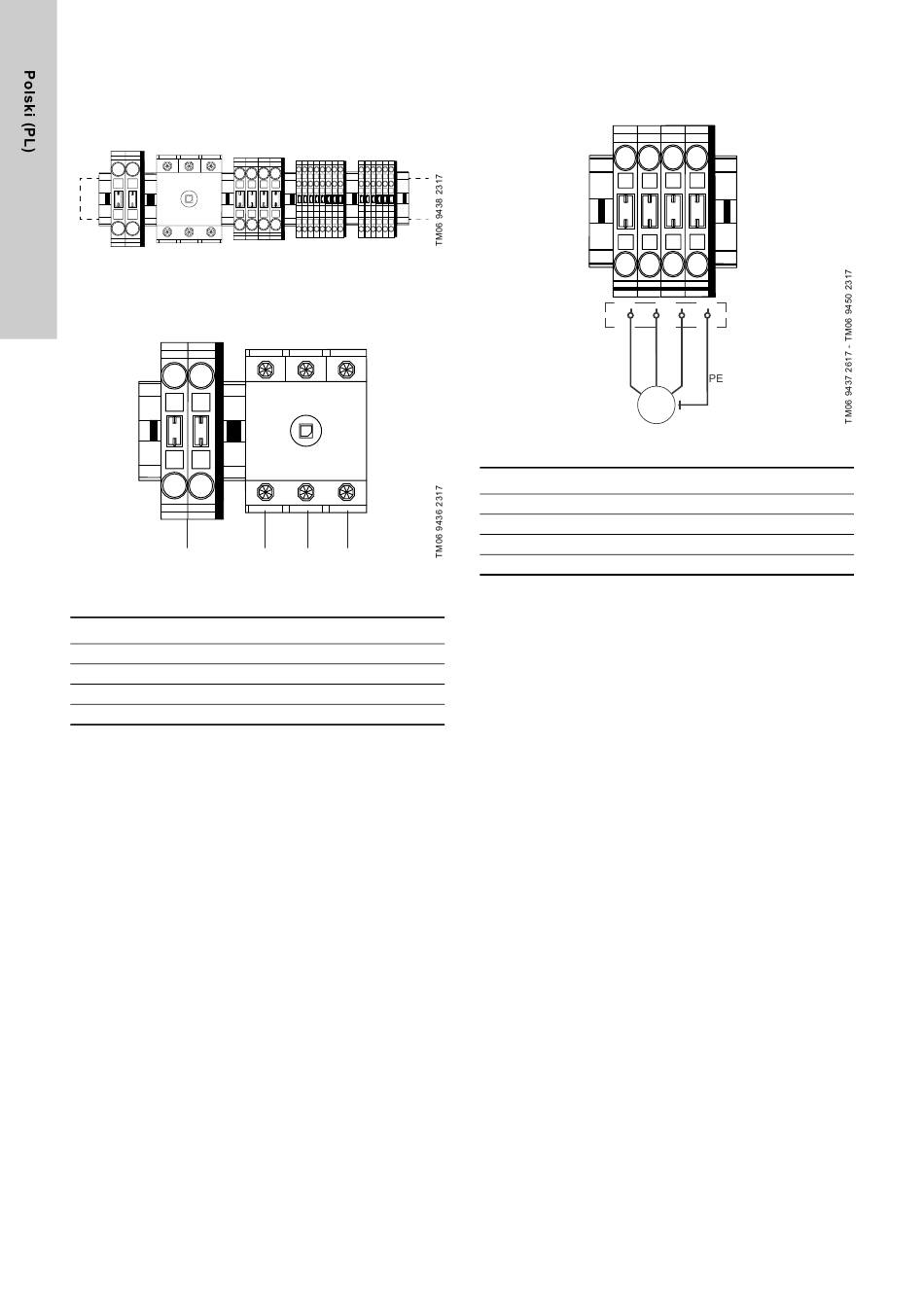

Rys. 3 Wersja DOL, zaciski w szafie sterowniczej
Listwa zaciskowa do podłączenia zasilania sieciowego, X0
X0
N PE
1
Rys. 4 Listwa zaciskowa do podłączenia zasilania
sieciowego, X0
Poz. Opis
1 N, PE
2 L1
3 L2
4 L3
46
X10
X11
1 2 3 4 5 6
PE1 PE2
32 33 343 3 37 5 6
Q00
2 3 4
Listwa zaciskowa do podłączenia pompy, X1, DOL
X1
U V W PE
X1 U
U1
M
M1
3
Rys. 5 Listwa zaciskowa do podłączenia pompy, X1
Połączenie Opis
U Faza U
V Faza V
W Faza W
PE Uziemienie
Do zabezpieczenia MP 204 należy bezpośrednio podłączyć:
• Termistor lub przetwornik T1-T2, PTC. Jeżeli nie jest
podłączony żaden przetwornik lub termistor, zaciski te zależy
zmostkować.
• Wyjście przekaźnikowe NO, maks. 2 A, MP 204
• GENIbus A
• GENIbus Y
• GENIbus B
• +, przetwornik Pt100 lub Pt1000
• C, przetwornik Pt100 lub Pt1000
V W PE
V1 W1
~
