3. Puesta en servicio del producto

Comprobaciones previas a la puesta en marcha inicial:
• La bomba debe estar instalada de acuerdo con las instruccio-
nes de instalación y funcionamiento de la misma.
• El sistema de protección de motores MP 204 debe haberse
configurado mediante PC Tool o Grundfos GO Remote con-
forme a las especificaciones del motor y la bomba.

3.1 Puesta en marcha

La corriente del motor y las condiciones de disparo deben
ajustarse y configurarse durante la puesta en marcha. Para
ajustar y configurar estos parámetros, consulte las instrucciones
de instalación y funcionamiento del sistema de protección de
motores MP 204.
Compruebe que el motor y la bomba funcionen conforme a
dichas especificaciones.

3.2 Funcionamiento

El cuadro Control MP 204 se controla mediante un interruptor
"H-O-A" ubicado en la parte frontal del cuadro o desde un PC.
Denominación Descripción
H Funcionamiento manual
O Apagado
A Funcionamiento automático
Modo manual (H)
En el modo manual, la bomba arranca directamente en modo
directo en línea (DOL) o estrella-triángulo (SD).
Apagado (O)
Al situar el interruptor en esta posición, la bomba permanece
apagada.
Automático (A)
En el modo automático, la bomba se controla mediante un pre-
sostato, un interruptor de flotador o una señal de un sistema
PLC.
Para el modo de funcionamiento manual, ambas variantes del
cuadro Control MP 204 incorporan los componentes siguientes
en la parte frontal.
2
3
Q00
On
off
o

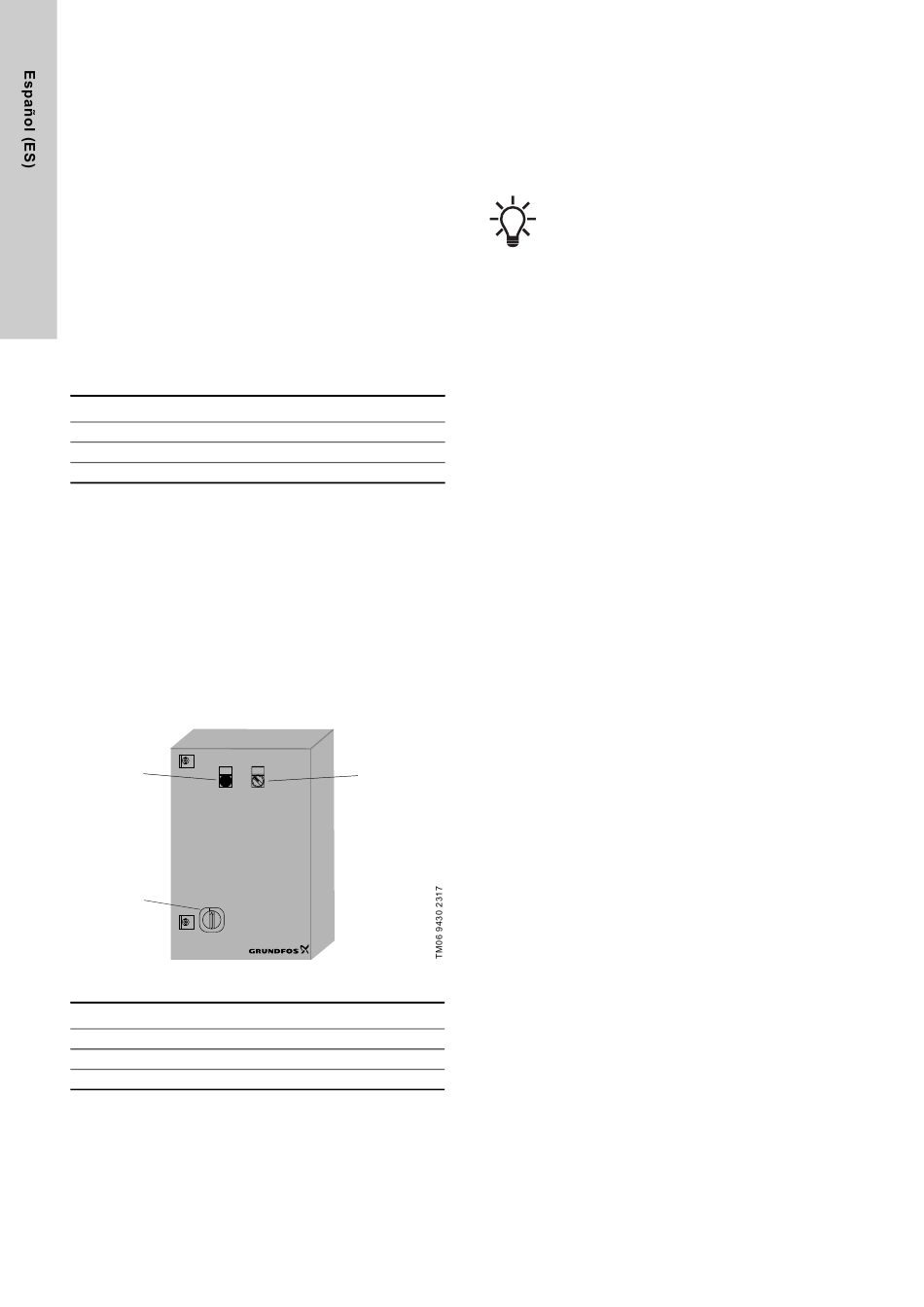

Fig. 8 Ejemplo de cuadro Control MP 204
Pos. Descripción
1 Interruptor selector "H-O-A"
2 Indicador luminoso rojo
3 Interruptor principal
24
El cuadro Control MP 204 funciona con dos grupos de límites:
• un grupo de límites de aviso;
• un grupo de límites de alarma (disparo).
Si se sobrepasan uno o varios límites de aviso, el motor seguirá
funcionando.
Si se sobrepasa alguno de los límites de alarma, el motor se
detendrá.
4. Presentación del producto
El cuadro Control MP 204 se usa para arrancar y parar la bomba
en función de una señal de entrada. Dicha señal de entrada
puede proceder de un sistema principal de control (por ejemplo,
un PLC) o un elemento individual (por ejemplo, un interruptor). El
cuadro de control lleva integrado un sistema de protección de
motores MP 204 que garantiza una larga vida útil de la bomba.
Además, el cuadro Control MP 204 ofrece la opción de incorporar
una interfaz de comunicaciones (CIU) de Grundfos, que permite
transmitir los datos recopilados.
4.1 Módulos
El cuadro Control MP 204 está diseñado como elemento de pro-
tección eléctrica y mecánica de motores.
Sistema de protección de motores MP 204
El sistema de protección de motores MP 204 ofrece protección
eléctrica al motor, ya que desconecta el motor o la bomba si se
alcanza alguno de los límites de disparo.
Condiciones de disparo:
• sobrecarga;
• carga excesivamente baja (marcha en seco);
• temperatura, sensor Tempcon, PTC/interruptor térmico o sen-
sor Pt;
• falta de fase;
• secuencia de fases;
• sobretensión;
• tensión excesivamente baja;
• factor de potencia (cos φ);
• asimetría de corriente.
1
Entradas y salida de sensores:
• sensor Pt100 o Pt1000;
• sensor PTC.
Consulte las instrucciones de instalación y funcionamiento del
sistema de protección de motores MP 204.
El sistema de protección de motores MP 204 está
configurado de fábrica para realizar un rearranque
automático tras dispararse.
