5. Funciones de control

Esta sección describe los distintos modos de control disponibles.
•

Control mediante un interruptor:

– cuadro Control MP 204 controlado mediante un presostato;
– cuadro Control MP 204 controlado mediante un interruptor
de flotador;
– cuadro Control MP 204 controlado mediante un sistema
principal de control (por ejemplo, un PLC).
Existe la opción de instalar un relé de electrodo
como protección contra marcha en seco.
5.1 Control mediante un interruptor
Cuadro Control MP 204 controlado mediante un presostato
Si se requiere una presión constante en un sistema cerrado, se
puede conectar un presostato. El presostato arrancará y deten-
drá la bomba en función del punto de ajuste de presión estable-
cido. Use los terminales siguientes del bloque X10: 3 + 4.
Control MP 204
Q00
On
off
o

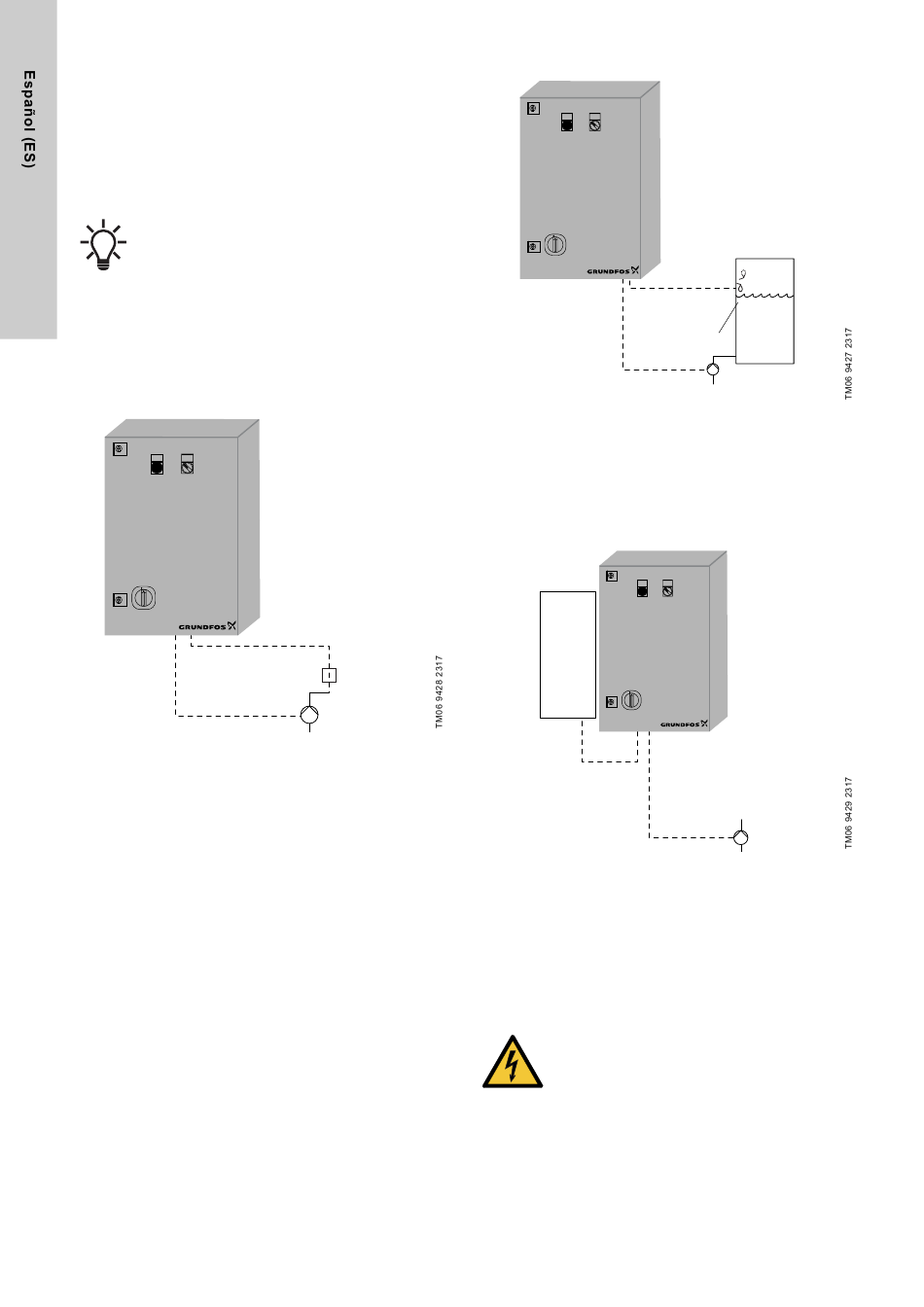

Fig. 11 Ejemplo de control mediante un presostato
Cuadro Control MP 204 controlado mediante un interruptor
de flotador
Si se requiere un nivel constante en un sistema abierto, se puede
usar un sensor de nivel (interruptor de flotador) para arrancar y
detener la bomba.
A la hora de bombear líquido a un depósito abierto, la bomba
arrancará cuando el agua alcance el nivel de arranque. Asi-
mismo, la bomba se detendrá cuando se alcance el nivel de
parada.
Los sensores digitales empleados deben ser interruptores libres
de potencial; por ejemplo, interruptores de flotador u otros tipos
similares de interruptores. Use los terminales siguientes del blo-
que X10: 3 + 4.
26
Fig. 12 Ejemplo de control mediante un interruptor de flotador
Cuadro Control MP 204 controlado mediante un sistema
principal de control
El cuadro Control MP 204 puede controlarse mediante un
sistema principal de control (fig. 13, pos. 1); por ejemplo, un PLC
u otro sistema similar.
Presostato
Bomba
Fig. 13 Ejemplo de control mediante un sistema principal de

6. Puesta del producto fuera de servicio

6.1 Retirada del servicio

Respete las siguientes indicaciones si debe poner el producto
fuera de servicio permanentemente.
Control MP 204
Q00
On
Depósito intermedio
off
o
Parada
Arranque
Interruptor de
flotador
Bomba
Control MP 204
1
Q00
On
off
o
control
ADVERTENCIA
Descarga eléctrica
Muerte o lesión grave
Antes de comenzar a trabajar con el producto,
asegúrese de que el suministro eléctrico esté
desconectado y no pueda conectarse
accidentalmente.
Bomba
