2.2.1 Bloques de terminales
Los cables y los conductores deben conectarse según se indica
en el esquema de conexiones incluido con el cuadro Control
MP 204.
X0
X1
N PE
Q00
U V W PE

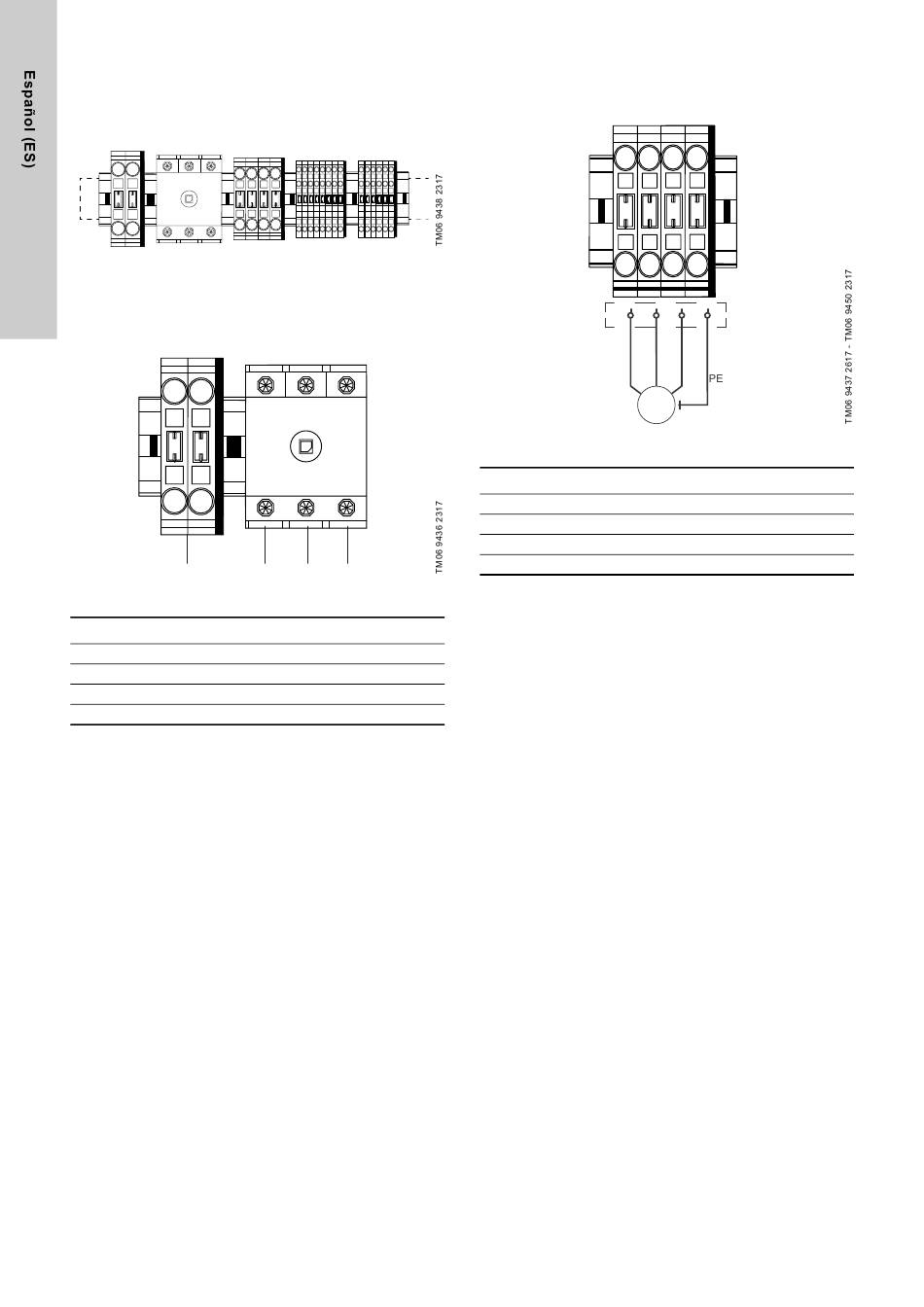

Fig. 3 Ejemplo de terminales del cuadro de control (versión
DOL)
Bloque de terminales de alimentación (X0)
X0
N PE
1
Fig. 4 Bloque de terminales de alimentación (X0)
Pos. Descripción
1 N y PE
2 L1
3 L2
4 L3
22
X10
X11
1 2 3 4 5 6
PE1 PE2
32 33 343 3 37 5 6
Q00
2 3 4
Bloque de terminales para la bomba (X1; versión DOL)
X1
U V W PE
X1 U
U1
M
M1
3
Fig. 5 Bloque de terminales para la bomba (X1)
Conexión Descripción
U Fase U
V Fase V
W Fase W
PE Conexión a tierra
Las conexiones siguientes deben efectuarse directamente en el
sistema de protección de motores MP 204:
• T1-T2, sensor PTC o termistor; deben cortocircuitarse si no
hay conectado un sensor o un termistor
• Salida de relé NA; 2 A, máx.; MP 204
• GENIbus A
• GENIbus Y
• GENIbus B
• +, sensor Pt100 o Pt1000
• C, sensor Pt100 o Pt1000
V W PE
V1 W1
~
