4.2 Grundfos GO Remote

Este producto está diseñado para configurarlo por infrarrojos con
Grundfos GO Remote. Asimismo, también habrá que configurar
el sistema de protección de motores MP 204 con Grundfos GO
Remote.
Grundfos GO Remote permite ajustar las funciones y proporciona
acceso a información acerca del estado, los datos técnicos del
producto, los registros de alarmas y los parámetros de funciona-
miento reales.
+

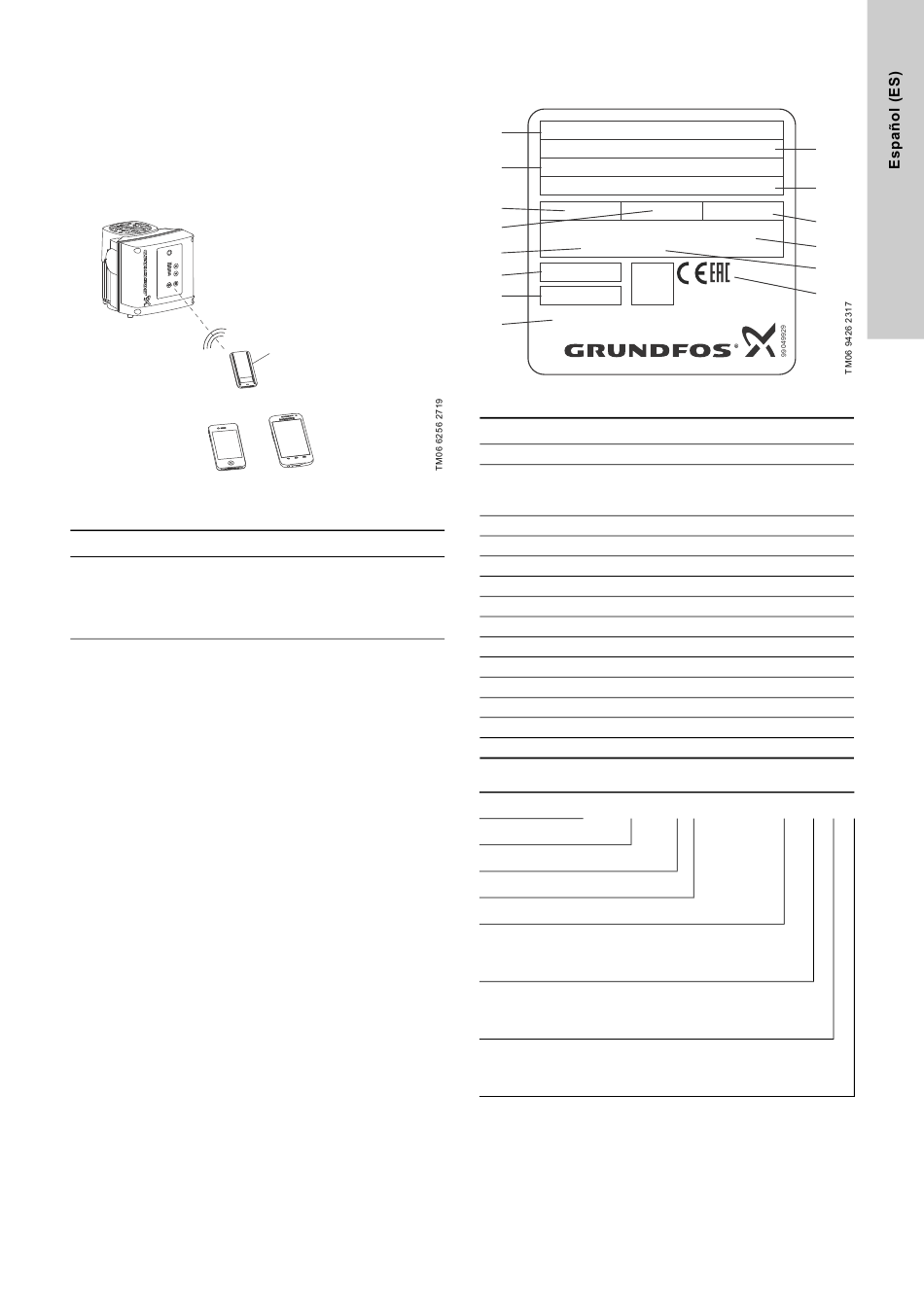

Fig. 9 Comunicación con Grundfos GO Remote por infrarro-
jos (IR)
Pos. Descripción
Grundfos MI 301:
Módulo independiente que permite la comunicación
1 por radio o infrarrojos. Use el módulo en conjunto con
un dispositivo inteligente Android o iOS con conexión
Bluetooth.
4.2.1 Comunicación por infrarrojos
Si la comunicación tiene lugar por infrarrojos, Grundfos GO
Remote deberá orientarse hacia el panel de control.
4.3 Comunicación
Si es necesario usar una interfaz de comunicaciones (CIU) de
Grundfos, se recomienda instalarla según lo descrito en el
esquema de conexiones y el diagrama incluidos con el cuadro
Control MP 204.
Todas las variantes permiten incorporar comunicación externa de
forma opcional.
1
4.4 Identificación
4.4.1 Placa de características
Type: Control MP 204 2x13-21 A DOL U1 A
1
Model: A_Partnumber_Serial number_PX_YYWW
3
Mains: 3x400 V, 50 Hz, PE
Order No.:
5
25 A Icc:
In:
6
No. I
min
13 A
Pumps: 2
8
QR
IP Class: 54
11
code
13 Weight: 341.5 kg
MADE IN GERMANY
14
DK - 8850 - Bjerringbro - Denmark
Fig. 10 Placa de características
Pos. Descripción
1 Denominación de tipo
Modelo
2 (referencia del producto, número de serie y código de
producción)
3 Tensión y frecuencia de alimentación
4 Referencia
5 Corriente nominal
6 Corriente nominal de cortocircuito
7 Temperatura ambiente máxima
8 Número de bombas
9 Método de arranque
10 I /I
mín. máx.
11 Categoría de aislamiento
12 Marcas de homologación
13 Peso
14 País de origen
4.4.2 Nomenclatura
Ejemplo Control MP 204 1x 100.0 - 150.0 A DOL U1 AB
Tipo de producto
Rango de control
Número de bombas
Rango de corriente de las bombas
Método de arranque
DOL: directo en línea
SD: estrella-triángulo
Alimentación:
U1: 3 x 400 V, 50 Hz, PE
U2: 3 x 400 V, 50 Hz, N, PE
Opciones:
A: Protección contra marcha en seco
B: Válvula magnética con interruptor de flotador
2
4
10 kA T
: 35°C
ambmax
7
I Starting Method
max
21 A DOL
9
10
12
