Konica Minolta CM-25cG Benutzerhandbuch Seite 54

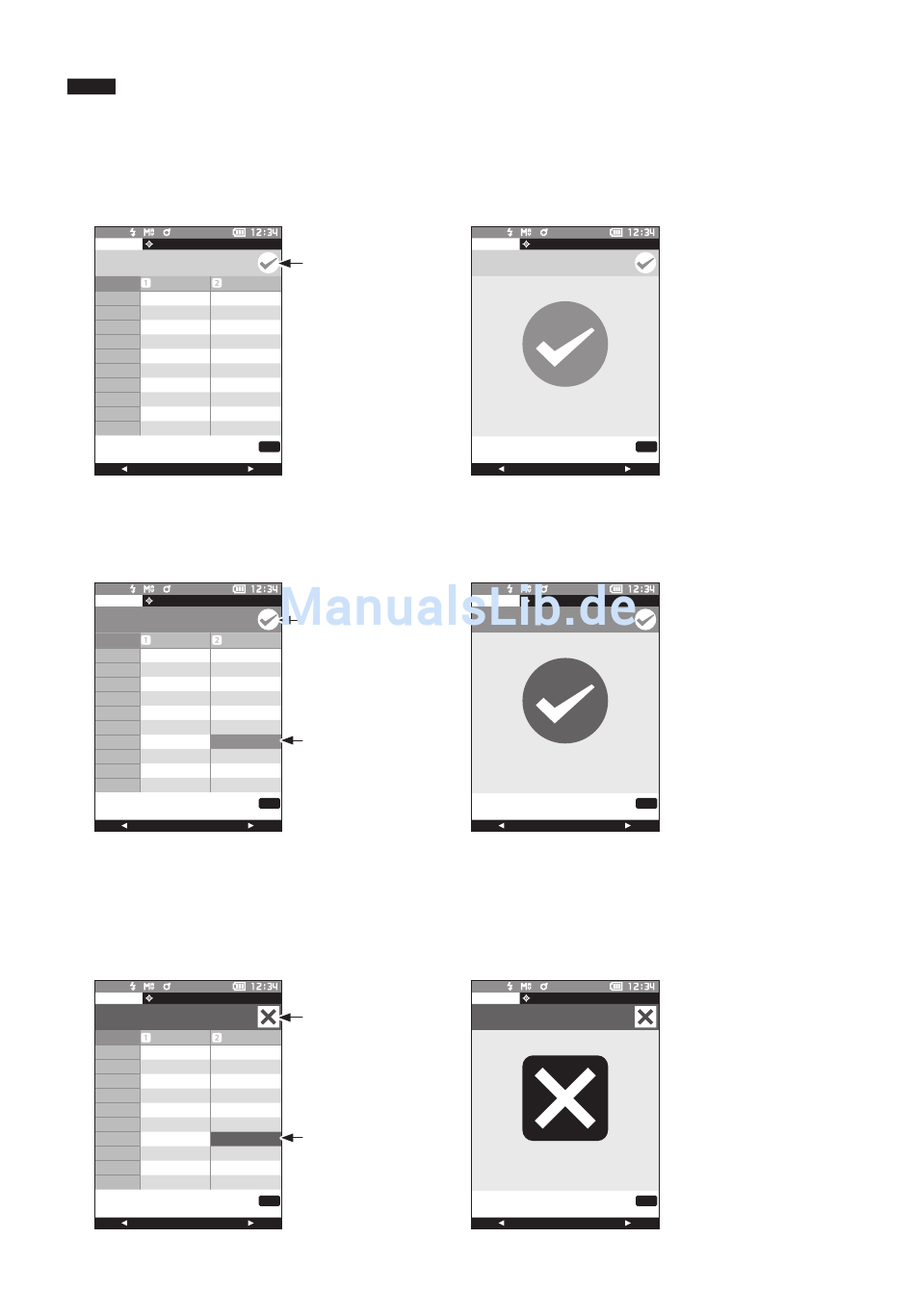

Bildschirm <Probe>
• Wenn kein relevanter Bezug eingestellt wurde, wird kein Farbdifferenzwert oder Pass/Fail-Symbol angezeigt.
Anmerkungen
Wird angezeigt, wenn keine der Farbdifferenzen und Glanzwertdifferenzen die Toleranz überschreiten
{
oder sich ihr nähern
Bildschirm „Absolut", „Differenz", „Abs. & Diff." und „Benutzerdefiniert"
Beispiel: Bildschirm „Abs. & Diff."
Probe
0003 Bumper
Sample
0003
10°/D65
99.06
L *
-0.05
a *
0.02
b *
0.07
∆ L *
-0.01
∆ a *
0.00
∆ b *
0.07
∆ E * a b
94.06
G U
0.10
∆ G U
0.08
M I
2016/07/21 13:52:16
0002 Panel
○ ○ ● ○ ○
Bei der Druckausgabe wird „PASS" gedruckt.
Wird angezeigt, wenn eine Farbdifferenz oder eine Glanzwertdifferenz sich der Toleranz nähert
{
Bildschirm „Absolut", „Differenz", „Abs. & Diff." und „Benutzerdefiniert"
Beispiel: Bildschirm „Abs. & Diff."
Probe
0003 Bumper
Test02
0002
10°/D65
99.06
L *
-0.05
a *
0.02
b *
0.07
∆ L *
-0.01
∆ a *
0.00
∆ b *
0.07
∆ E * a b
94.06
G U
0.10
∆ G U
0.08
M I
2016/07/21 11:52:10
0002 Panel
○ ○ ○ ● ○
Bei der Druckausgabe wird „WARNING" gedruckt
und „w" wird an jeden Wert angehängt, der sich der
Toleranz nähert.
Wird angezeigt, wenn eine Farbdifferenz oder eine Glanzwertdifferenz die Toleranz überschreitet
{
Bildschirm „Absolut", „Differenz", „Abs. & Diff." und „Benutzerdefiniert"
Beispiel: Bildschirm „Abs. & Diff."
Probe
0003 Bumper
No Name
0004
10°/D65
99.07
L*
-0.09
a*
0.03
b*
0.08
∆ L *
-0.05
∆ a *
0.01
∆ b *
0.09
∆ E * a b
94.26
G U
0.10
∆ G U
0.13
M I
2016/07/21 11:56:14
0002 Panel
○ ○ ● ○ ○
Bei der Druckausgabe wird „FAIL" gedruckt und „x" wird
an jeden Wert angehängt, der die Toleranz überschreitet.
51
Symbol zur
Kennzeichnung einer
2°/C
„Pass"-Bewertung
99.01
-0.04
0.05
0.05
0.06
-0.04
0.09
94.06
0.10
0.08
MAV
○ ○ ○
Das Symbol für die
„Pass"-Bewertung wird
2°/C
angezeigt und die
99.02
Hintergrundfarbe ist gelb.
-0.04
0.03
0.06
0.06
-0.06
Der Hintergrund jedes
0.10
Werts, der nah bei der
94.06
0.10 Toleranz liegt, ist gelb.
0.08
MAV
○ ○ ○
Das Symbol für die
„Fail"-Bewertung wird
2°/C
angezeigt und die
99.03
Hintergrundfarbe ist rot.
-0.05
0.01
0.07
0.05
-0.08
Der Hintergrund jedes
0.12
Werts, der die Toleranz
94.26
0.10 überschreitet, ist rot.
0.13
MAV
○ ○ ○
Bildschirm „Pass/Fail"
Probe
0003 Bumper
Sample
0003
Pass
2016/07/21 11:54:16
MAV
0002 Panel
○ ○ ○ ● ○ ○ ○ ○
Das Pass-Symbol und „Pass" werden angezeigt.
Bildschirm „Pass/Fail"
Probe
0003 Bumper
Test02
0002
Warnung
2016/07/21 11:52:10 MAV
0002 Panel
○ ○ ○ ● ○ ○ ○ ○
„Warnung" wird angezeigt und das Symbol ist gelb.
Bildschirm „Pass/Fail"
Probe
0003 Bumper
No Name
0004
Fail
2016/07/21 11:56:14
MAV
0002 Panel
○ ○ ○ ● ○ ○ ○ ○
„Fail" wird angezeigt und das Symbol ist rot.
