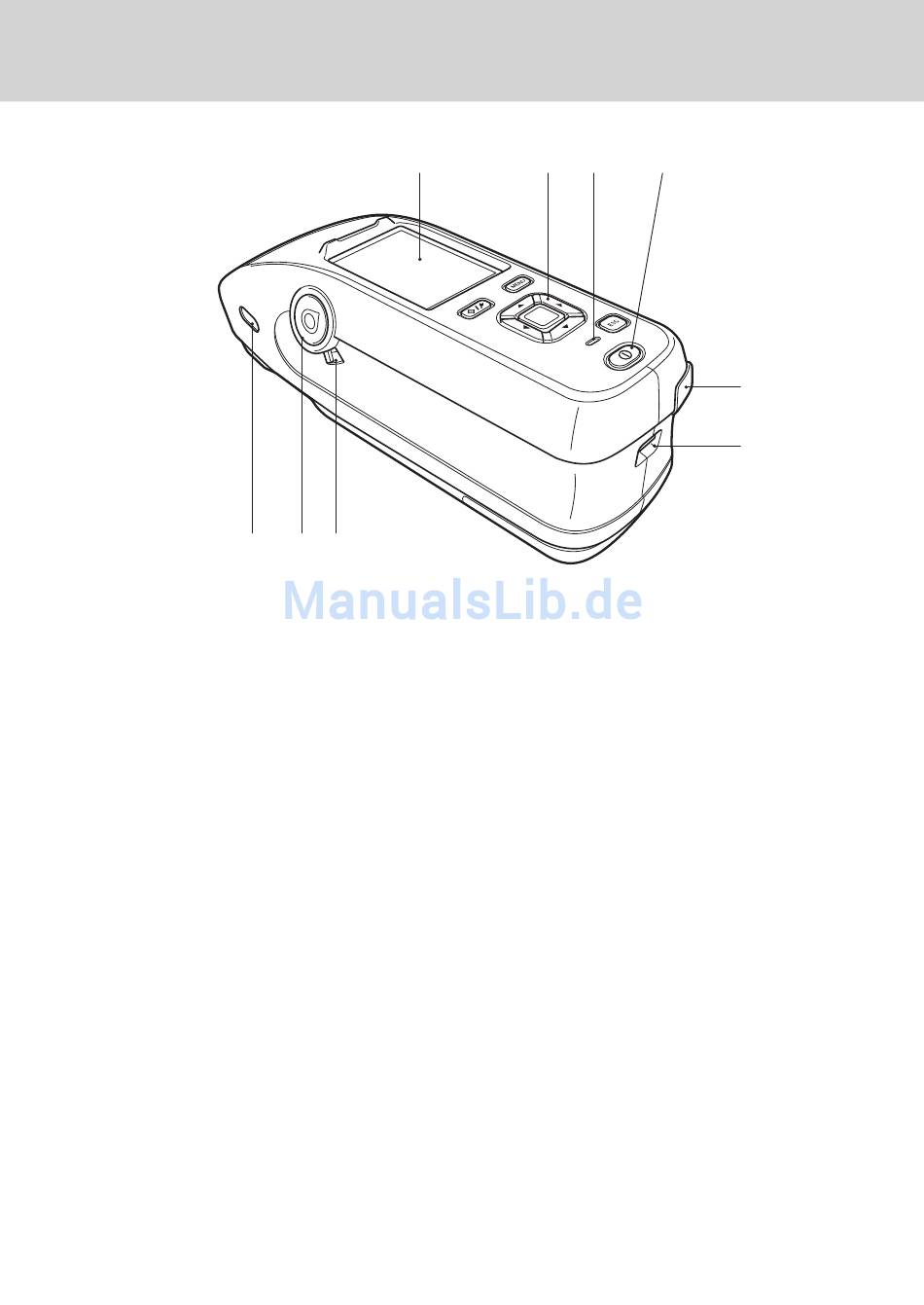

Bezeichnungen und Funktionen der Teile

1 LCD-Bildschirm
2 Bedienfeld
3 Ladelampe
4 Ein/Aus-Schalter
5 Messtaste
6 Sucher
(Probenüberprüfungsfenster)
7 Sucherhebel
8 USB-Anschluss (Micro-B)
9 Tragschlaufenhalterung
15
1
6 5 7
Zeigt Einstellungen, Messergebnisse, Meldungen usw. an.
Über die Tasten kann zwischen Bildschirmen gewechselt und Einstellungen
ausgewählt, festgelegt oder gespeichert werden. Nähere Informationen
finden Sie auf Seite 21 „Steuerungstasten".
Die Ladelampe leuchtet beim Laden über USB-Strom orange. Wenn der
Ladevorgang abgeschlossen ist, leuchtet die Lampe grün.
Wird zum Ein-und Ausschalten des Geräts verwendet. Durch Betätigen des
Ein/Aus-Schalters wird das Messgerät ein- bzw. ausgeschaltet.
Dient der Durchführung einer Messung. Eine Messtaste befindet sich
sowohl auf der rechten als auch auf der linken Seite des Messgeräts.
Messungen können mit beiden Tasten durchgeführt werden.
Über das Fenster kann der Messort der Probe bestimmt werden. Öffnen Sie
den Verschluss, um den Messort der Probe zu überprüfen. Diese Fenster
befinden sich sowohl auf der rechten als auch auf der linken Seite des
Messgeräts.
Mit diesem Hebel wird das Probenüberprüfungsfenster geöffnet. Diese
Fenster befinden sich sowohl auf der rechten als auch auf der linken Seite
des Messgeräts.
Wird verwendet, um das Messgerät über das mitgelieferte USB-Kabel
(IF-A26) mit einem PC zu verbinden.
Dient der Befestigung der Tragschlaufe.
