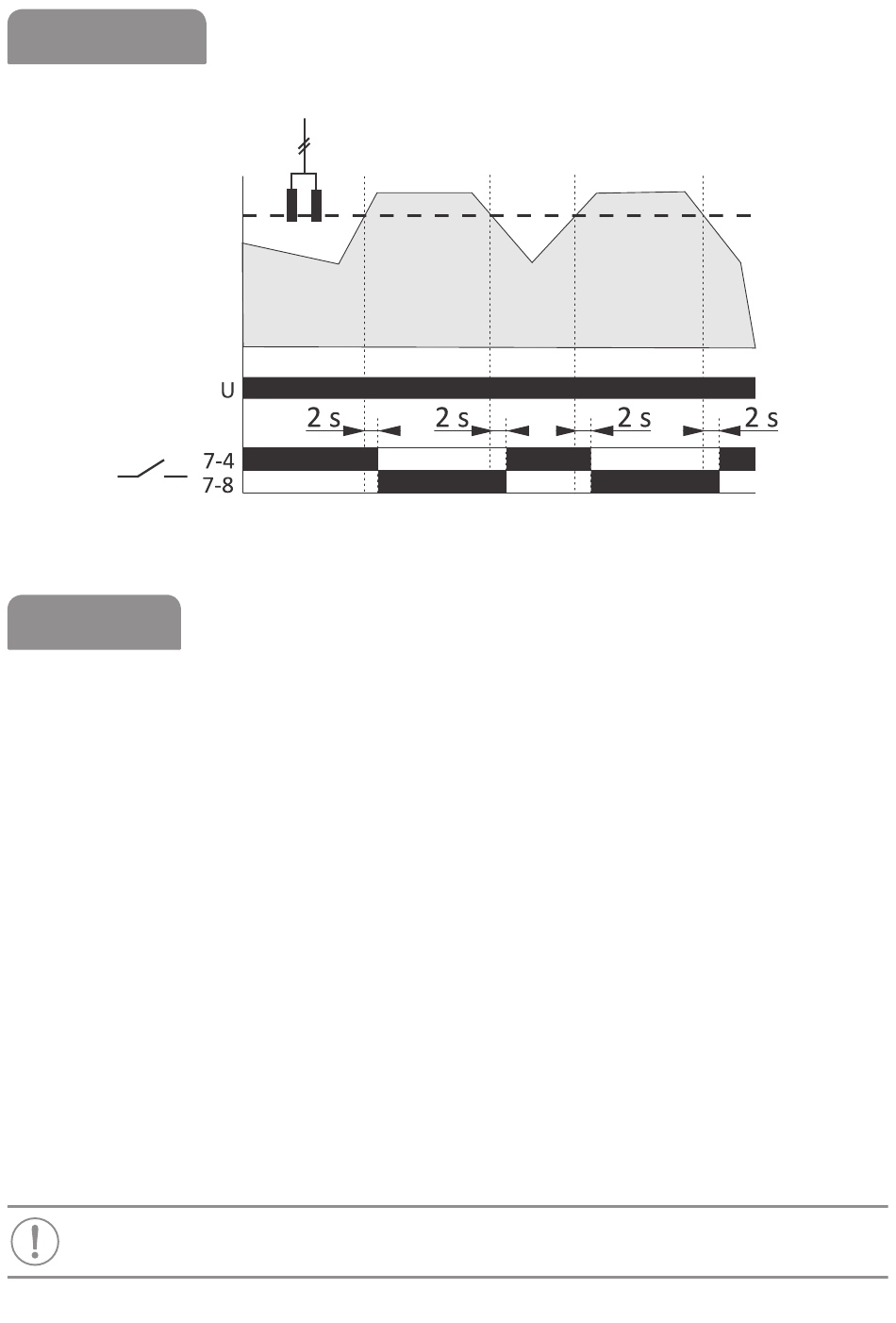

Diagramm
Montage
1. Schalten Sie die Stromversorgung ab.
2. Montieren Sie das Relais auf einer Schiene im Schaltkasten.
3. Schließen
Anschlussschema an die Klemmen 1-2 an.
4. Wenn Sie das Sondenkabel verlängern, isolieren Sie den
Anschlusspunkt gut, so dass kein Kurzschluss auftritt (das
Relais wird dies als Überflutungszustand erkennen). Schließen
Sie den Sondenkabel an die Klemmen 5-6 an.
5. Montieren Sie den Flutungssensor in einer Höhe, die dem
Niveau der Flüssigkeitskontrolle entspricht.
6. Schalten Sie in Reihe (Klemmen 7-8) den Relaiskontakt in den
Stromversorgungskreis des gesteuerten Empfängers.
7. Stellen Sie die Empfindlichkeit mit dem Einstellknopf ein.
Die Klemmen 5-6 sind vom Netz getrennt.
Sie
die
Stromversorgung
- 3 -
gemäß
dem
