Bistabiles Relais
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck

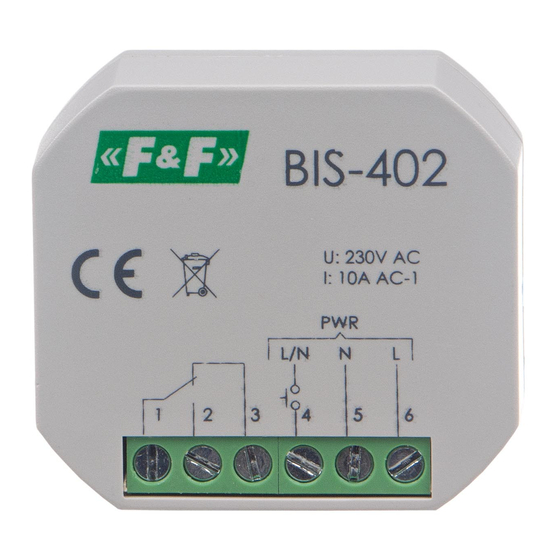

Das elektronische bistabile Impulsrelais BIS-402 ermöglicht
das Schalten der Beleuchtung oder eines anderen Geräts von
mehreren verschiedenen Punkten aus über parallel geschaltete
Drucktaster (Klingeltaster).
Funktion
Das Einschalten des Empfängers erfolgt nach einem Strom-
impuls, der durch das Drücken eines beliebigen, an das Relais
angeschlossenen Drucktasters ausgelöst wird. Nach dem näch-
sten Impuls wird der Empfänger ausgeschaltet. Das Relais
verfügt über keinen „Speicher" (Memory-Funktion) der Kontakt-
position, d.h. bei einem Stromausfall und seiner Rückkehr wird
der Relaiskontakt auf „Aus" eingestellt. Dadurch wird verhindert,
dass die gesteuerten Empfänger nach einem längeren Strom-
ausfall automatisch und ohne Aufsicht eingeschaltet werden.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
Verwandte Anleitungen für F&F BIS-402
Inhaltszusammenfassung für F&F BIS-402
- Seite 1 Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas- sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar. Verwendungszweck Das elektronische bistabile Impulsrelais BIS-402 ermöglicht das Schalten der Beleuchtung oder eines anderen Geräts von mehreren verschiedenen Punkten aus über parallel geschaltete Drucktaster (Klingeltaster).
-
Seite 2: Montage
Klemme 4 und an den L- oder N-Leiter an. 5. Schließen Sie die Spannungsversorgung des Empfängers an die Klemme 1 an. 6. Schließen Sie den Empfänger an die Klemme 2 und den N-Leiter an. BIS-402 ist mit den hinterleuchteten Tasten nicht kom- patibel. - 2 -... - Seite 3 Schaltplan gemeinsamer Kontakt COM Kontakt NO Kontakt NC Auslöseeingang Relais-Stromversorgung 165÷265 V AC - 3 -...
- Seite 4 Technische Daten Stromversorgung 165÷265 V AC Kontakt separiert 1×NO/NC Belastungsstrom (AC-1) (max.) 10 A Strom des Steuerimpulses 1 mA ausgelöst mit L- oder N-Pegel Ansprechverzögerung 0,1÷0,2 Sek. Leistungsaufnahme 0,4 W Anschluss Schraubklemmen 2,5 mm² Anzugsdrehmoment 0,4 Nm Betriebstemperatur -25÷50°C Abmessungen ø54 (Größe 48×43 mm), h= 20 mm Montage Unterputzdose ø60 Schutzart...
-
