F&F PP-1Z-LED 230 V Kurzanleitung

F&F PP-1Z-LED 230 V Kurzanleitung

Elektromagnetisches relais

Werbung

PP-1Z-LED
Elektromagnetisches
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck

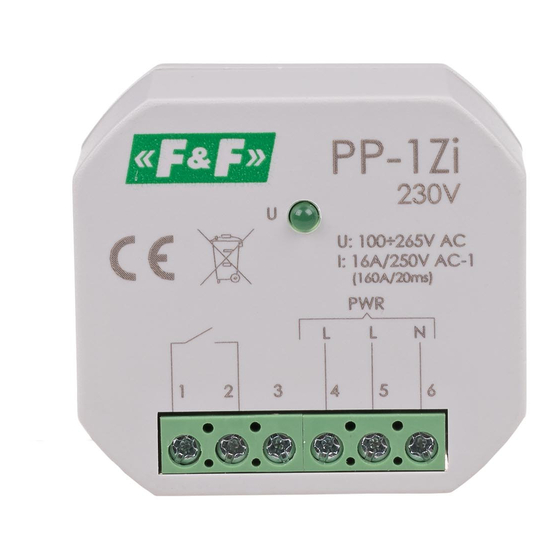

Elektromagnetisches Relais im Gehäuse zur direkten Montage in
einer Unterputzdose �60.
Die Version mit dem „LED" Index verfügt über einen
Kontakt, der für Empfangsgeräte mit hohem Startstrom
geeignet ist, wie z. B. LED-Lampen, ESL-Leuchtstoffl am-
pen, elektronische Transformatoren, Entladungslampen
usw.
Funktion
Wenn die Versorgungsspannung auf das Relais angelegt wird,
wird der Kontakt 2-1 geschlossen. Dieser Zustand wird durch eine
grüne LED angezeigt. Nach dem Ausfall der Stromversorgung
wird der Kontakt geöffnet.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
230 V
Relais
- 1 -

Werbung

loading

Inhaltszusammenfassung für F&F PP-1Z-LED 230 V

  • Seite 1 F&F Filipowski sp. j. Konstantynowska 79/81, 95-200 Pabianice, POLEN Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71 www.fif.com.pl; E-Mail: biuro@fif.com.pl PP-1Z-LED 230 V Elektromagnetisches Relais Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf der Elektroschro�...
  • Seite 2 Montage 1. Trennen Sie die Stromversorgung. 2. Montieren Sie das Relais in einer Unterputzdose. 3. Schließen Sie die Stromversorgung an: N an Klemme 6; L an Klemme 4 oder 5. 4. Der Stromkreis des gesteuerten Empfängers wird über die Kontakte 2-1 (Schließkontakt) angeschlossen. Für die gleiche Stromquelle für das Relais und den ge- steuerten Empfänger kann eine „Brücke“...
  • Seite 3 Verschiedene Versorgungsspannungen für Relais und Empfänger Technische Daten Stromversorgung 100÷265 V AC Kontakt 1×NO Maximale Laststrom (AC-1) 16 A (120 A/20 ms) Benutzerkategorie AC-7a Auslösezeit Max 40 ms Abschaltzeit Max 20 ms Mechanische Dauerhaftigkeit Min. 5×10⁶ Zykles Signalisierung der Stromversorgung grüne LED Leistungsaufnahme Standby...
  • Seite 4 Montage in der Unterputzdose �60 Schutzart IP20 Leistungstabelle Tabelle für Belastung, die mit 230 V AC versorgt werden: Leuchtstof- Glühbirne Halogene Energiesparlampe LED fröhre 3000 W 2500 W 1500 W 750 W 750 W Die obigen Daten sind Richtwerte und hängen in hohem Maße vom Design eines bestimmten Empfangsgerätes (insbesondere für LED-Lampen, Energiesparlampen, elektronische Transformatoren und Impulsstromversorgungen), der Schaltfrequenz und den Betriebsbedingungen ab.
