PCU-510 DUO
Universelles Zeitrelais
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck

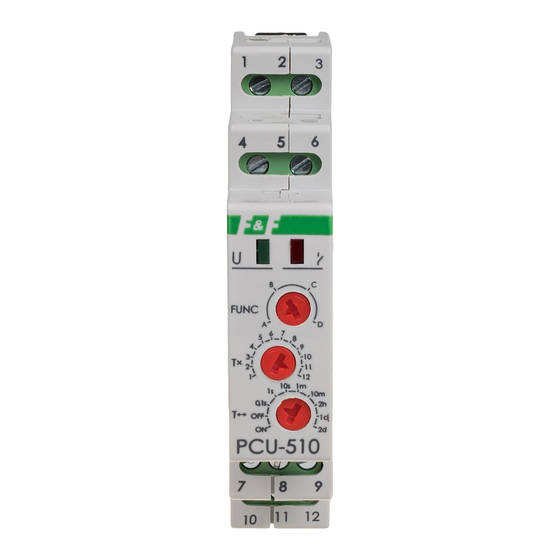

Das Zeitrelais PCU-510 DUO wird zur Zeitsteuerung in
Industrieautomatisierung Systemen und Hausautomatisierung
Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung
usw.) verwendet.
Funktion
Verzögerte Abschaltung (A)
Bis zum Einschalten des Relais bleiben die Schaltkontakte
in den Positionen 8-7 und 11-10. Nach dem Anlegen der
Versorgungsspannung (grüne LED leuchtet auf) werden die
Schaltkontakte in die Positionen 8-9 und 11-12 geschaltet und
die eingestellte Betriebszeit t (rote LED leuchtet auf) läuft ab.
Nachdem die Zeit t abgelaufen ist, kehren die Schaltkontakte zu
den Positionen 8-7 und 11-10 zurück. Eine erneute Ausführung
des Relais Betriebsmodus ist nur dann möglich, nachdem die
Versorgungsspannung ausgeschaltet und wieder eingeschaltet
wurde.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für F&F PCU-510 DUO
Inhaltszusammenfassung für F&F PCU-510 DUO
- Seite 1 Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas- sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar. Verwendungszweck Das Zeitrelais PCU-510 DUO wird zur Zeitsteuerung in Industrieautomatisierung Systemen und Hausautomatisierung Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.) verwendet.
- Seite 2 Verzögerte Einschaltung (B) Vor und nach dem Anlegen der Versorgungsspannung (grüne LED leuchtet auf) bleiben die Schaltkontakte in den Positionen 8-7 und 11-10 und die eingestellte Betriebszeit t läuft ab. Nachdem die Zeit t abgelaufen ist, werden die Schaltkontakte in die Positionen 8-9 und 11-12 geschaltet (rote LED leuchtet auf).
-
Seite 3: Zeitbereiche
Wenn das Relais eingeschaltet ist, reagiert das System nicht auf Änderungen der Einstellungen des Zeitbereiches und des Betriebsmodus. Die Arbeit mit dem neu eingestellten Zeitbereich und Betriebsmodus ist nach Aus- und Wiedereinschalten der Stromversorgung möglich. Wenn das Relais im eingestellten Zeitbereich einge- schaltet wird, ist es möglich, die Zeit im Bereich des Zeiteinstellwerts 1÷12 stufenlos einzustellen. -
Seite 4: Einstellung Der Betriebszeit
Einstellung der Betriebszeit Verwenden Sie den Zeitbereich-Einstellknopf T↔, um einen der ausgewählten Zeitbereiche einzustellen und den Zeiteinstellknopf T×, um den ausgewählten Wert auf einer Skala von 1 bis 12 einzustellen. Das Produkt dieser Werte beträgt die Dauer der Betriebszeit (z. B. 1 m × 7 = 7 Min.). Einstellung der Betriebsmodus Verwenden Sie den Einstellknopf der Betriebsfunktionen ����, um eine der Funktionen einzustellen (z. - Seite 5 Montage 1. Schalten Sie die Stromversorgung ab. 2. Montieren Sie das Relais auf einer Schiene im Schaltkasten. 3. Schließen Sie die Stromkabel nach dem Schema an: 230 V an die Klemmen 1-3 und 24 V an die Klemmen 4-3. Schließen Sie nur eine der gewählten Spannungen an! 4.
- Seite 6 Beschreibung der Ausgänge - 6 -...
-
Seite 7: Technische Daten
Stromversorgung des Relais 230 V Stromversorgung des Relais 24 V Eingang – Kontaktversorgung COM1 Eingang – Kontaktversorgung COM2 Schaltausgang 1: Öffner (passiv) Schaltausgang 2: Öffner (passiv) Schaltausgang 1: Schließer (aktiv) Schaltausgang 2: Schließer (aktiv) Technische Daten Versorgung 195÷253 V AC 21÷27 V AC/DC Belastungsstrom (AC-1) (max.) 2×8 A... -
Seite 8: Eu-Konformitätserklärung
Garantie F&F-Produkte haben eine 24-monatige Garantie ab dem Kaufdatum. Die Garantie gilt nur bei Vorlage des Kaufnachweises. Nehmen Sie Kontakt zu Ihrem Händler oder wenden Sie sich direkt an uns. EU-Konformitätserklärung F&F Filipowski sp. j. erklärt, dass das Gerät den Anforderungen der Richtlinie 2014/35/EU (Niederspannungsrichtlinie) und der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) entspricht.
