F&F PZ-828 RC Bedienungsanleitung

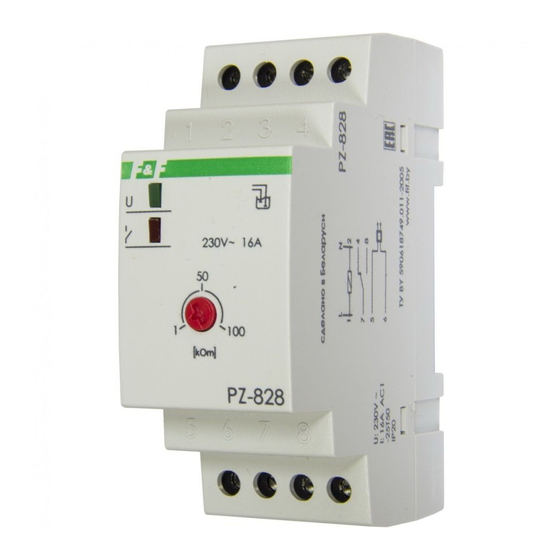

PZ-828 RC
Füllstandsüberwachung
Relais, ein Stand
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschrott aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschäft abgegeben werden.
Elektroschrott, der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck
Die Ein-Stand-Relais werden verwendet, um das Vorhandensein
von elektrisch leitfähigen Flüssigkeiten auf dem Niveau der in-
stallierten Sonde zu erkenne.
Funktion
Im trockenen Zustand bleibt der Relais-Schaltkontakt in Position
7-4. Wenn die Sonde mit Flüssigkeit geflutet wird (d.h. die
Sonden-Elektroden kurzgeschlossen sind), wechselt der Relais-
Schaltkontakt in die Position 7-8. Nach dem Absenken des
Flüssigkeitsstandes („kein Kurzschluss" der Sonden-Elektroden)
kehrt der Relais-Schaltkontakt in Position 7-4 zurück.
Anschlussmöglichkeiten von der Sonde
Die Konstruktion der Sonde ermöglicht eine Montage auf einer
flachen horizontalen Oberfläche, z.B. eine Bodenmontage in
einem Raum mit Hydro-Armaturen, Strömungsrohren oder
in einer Wäscherei (Waschraum). Es ermöglicht eine schnelle
Erkennung von Fehlfunktionen und/oder Überschwemmung
